비표준 플랜지
SDFL

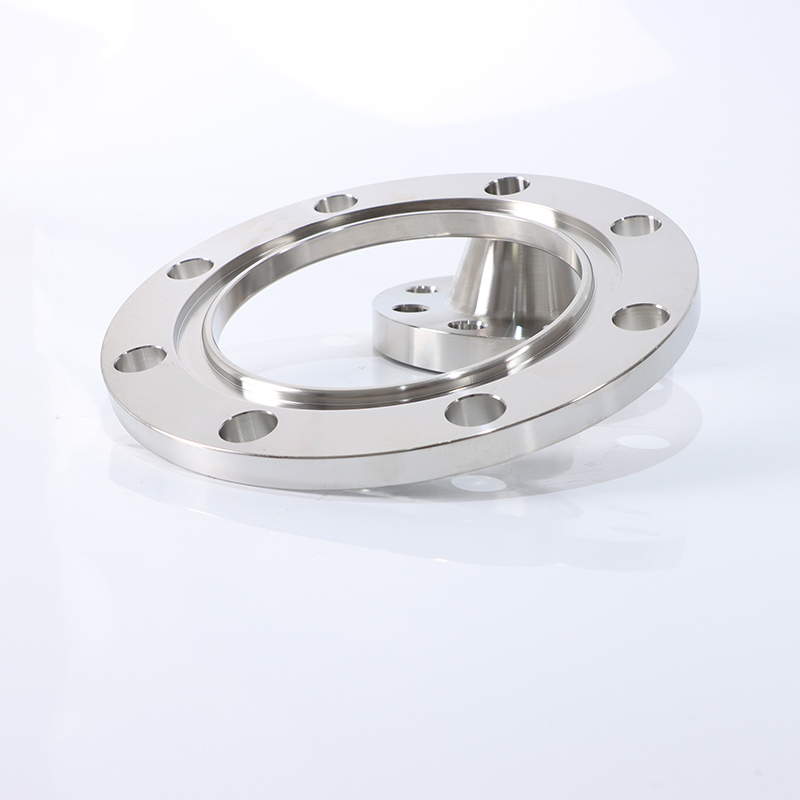

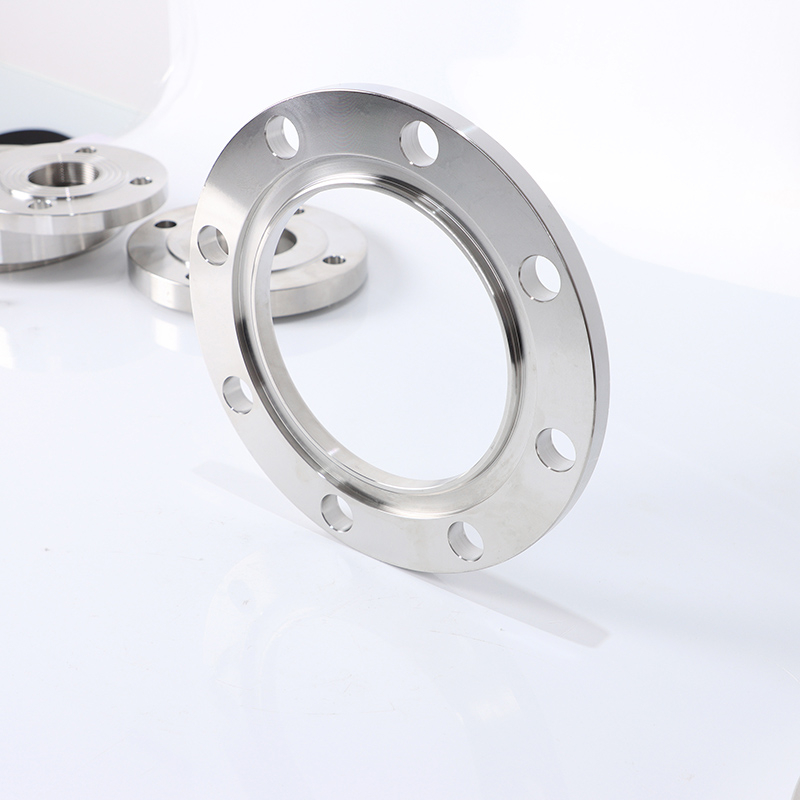

ASME 와 JIS 표준 간의 기술적 차이를 연결하도록 설계된 이 사용자 정의 플랜지는 글로벌 파이프 라인 네트워크에서 중요한 커넥터 역할을합니다. 의 문제를 해결하기 위해 정밀하게 설계된 고압 작업 (클래스 2500/63K)과 부식성 환경 (산성, 식염수 및 화학 물질이 풍부한 환경 포함) 이들은 국경 간 프로젝트의 호환성 문제를 제거합니다. 북미 ASME 시스템을 아시아 JIS 인프라와 통합하든 기존 파이프 라인을 업그레이드하든, 이러한 플랜지는 석유 및 가스 탐사, 화학 처리장 및 열 발전 시설에 걸친 산업에서 누출이없는 성능을 보장합니다.
매개 변수 | ASME 표준 (B16.5) | JIS 표준 (B2220) |
압력 등급 | 클래스 150–2500 (1.0–42.0 MPa) | 5K – 63K (0.5–6.3 MPa) |
재료 | 탄소강 (A105), 스테인레스 스틸 (18-8/18-10 크롬-니켈 조성물이있는 F304/F316) | 탄소강 (S25C), 스테인레스 스틸 (18% 크롬 함량이있는 SUS304) |
씰 유형 | 고압, 평평한 얼굴 (FF)을위한 링 조인트 (RJ) 옵션 | 평평한 얼굴 (FF), 올린 얼굴 (RF), 혀 & 홈 (TG)을 향상된 밀봉을위한 |
크기 범위 | NPS 1/2 ' - 24 '(DN15 – DN600) | DN15 – DN600 (NPS 1/2 ' - 24 ') |
듀얼 표준 준수 : ASME의 강력한 압력 처리 기능 (클래스 900+ 응용 프로그램에 중요한)을 JIS의 정밀 가공 표준 (메트릭 파이프 시스템에 대한 치수 제어 보장)과 합병하여 대륙 전체의 교환 가능한 설치를 가능하게합니다.
부식 저항성 : 프리미엄 스테인레스 스틸 등급 (F304/F316)은 공격적인 화학 물질, 바닷물 침수 및 산업 연기를 견딜 수있는 수동 산화물 층을 특징으로하며 가혹한 환경에서 탄소강 대안에 비해 서비스 수명을 50% 연장합니다.
사용자 정의 가능한 디자인 : 비표준 크기 (예 : 대규모 자극 파이프 라인의 경우 NPS 26 '), 특수 코팅 (에폭시, 녹 예방을위한 아연 도금) 또는 얇은 벽 구성 (해상 플랫폼과 같은 체중 감정 응용 프로그램의 JIS 10K 얇은 유형)을 포함한 프로젝트 별 요구에 맞게 조정됩니다.
정밀 공차 : ASME B16.5는 플랜지 ≤ 610mm의 ± 1.6mm 외부 직경 공차를 시행하는 반면, JIS B2220은 임계 밀봉 표면에서 더 엄격한 ± 0.8mm 공차를 유지하여 균일 한 개스킷 압축을 보장하고 누출 위험을 최소화합니다.
해외 플랫폼 : 고리 조인트 (RJ) 씰이있는 고강도 ASME 클래스 600 플랜지는 해저 파이프 라인 조건을 견뎌냅니다. 높은 정수압 (최대 10 MPa) 및 심해 드릴링 작업의 염분 스프레이 부식에 저항합니다.
화학 플랜트 : 부식 내성 SUS304 스테인리스 스틸로 만들어진 JIS 16K 플랜지는 2의 낮은 pH 수준을 갖는 산 전달 라인 (황산 및 염산 포함)을 안전하게 처리합니다.
발전 : 맞춤형 링 조인트 (RJ) 밀봉 된 플랜지는 500 ° C+ 에서 작동하는 증기 시스템을 지원하여 고온 보일러 공급 물 및 응축수 파이프 라인의 무결성을 유지합니다.
Q :이 플랜지를 극저온 응용에 사용할 수 있습니까?
A : 그렇습니다. 저온 안정성 (-196 ° C까지, LNG 운송에서 일반적으로)의 경우 F316L 스테인레스 스틸 (저탄소 변형)을 선택하고 JIS 20K/30K 압력 등급을 지정하여 우스꽝스러운 골절을 보장하지 않도록 극저온 테스트를 거칩니다.
Q : 어떤 인증을 사용할 수 있습니까?
A : 포괄적 인 인증 옵션에는 ASME BPVC 섹션 VIII (압력 용기 준수), PED 2014/68/EU (European Pressure Equipment Safety) 및 러시아 및 유라시아 경제 연합 국가의 EAC 표시 프로젝트에 대한 TR CU 032/2013이 포함됩니다.
Q : 설치 중에 적절한 정렬을 보장하는 방법은 무엇입니까?
A : 모든 플랜지에는 ± 0.5mm 위치 공차를 갖춘 정밀 모반 볼트 구멍이 포함되며, ASME B18.2.1 (인치 볼트) 및 JIS B1180 (메트릭 볼트)과 함께 완벽하게 정렬됩니다.
