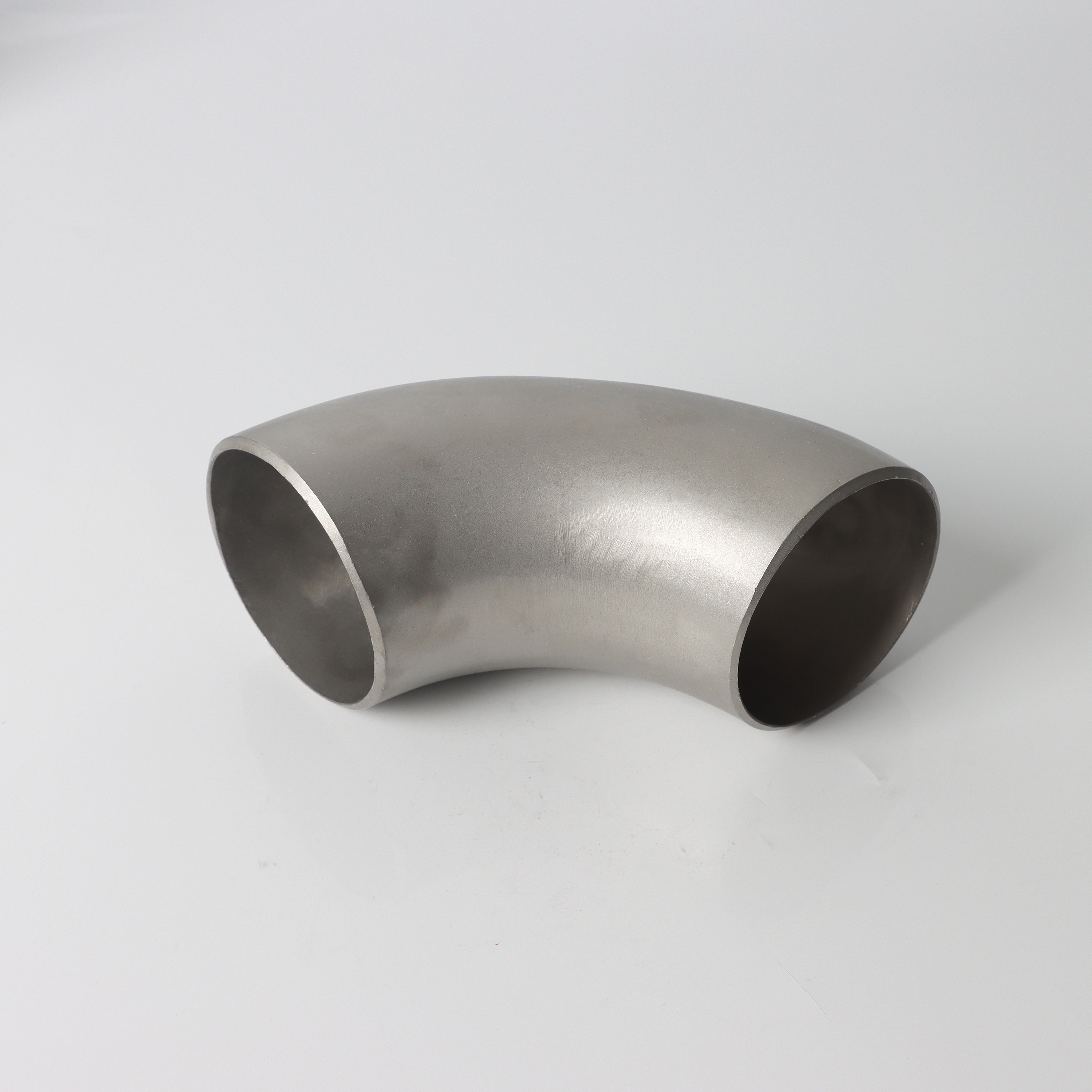

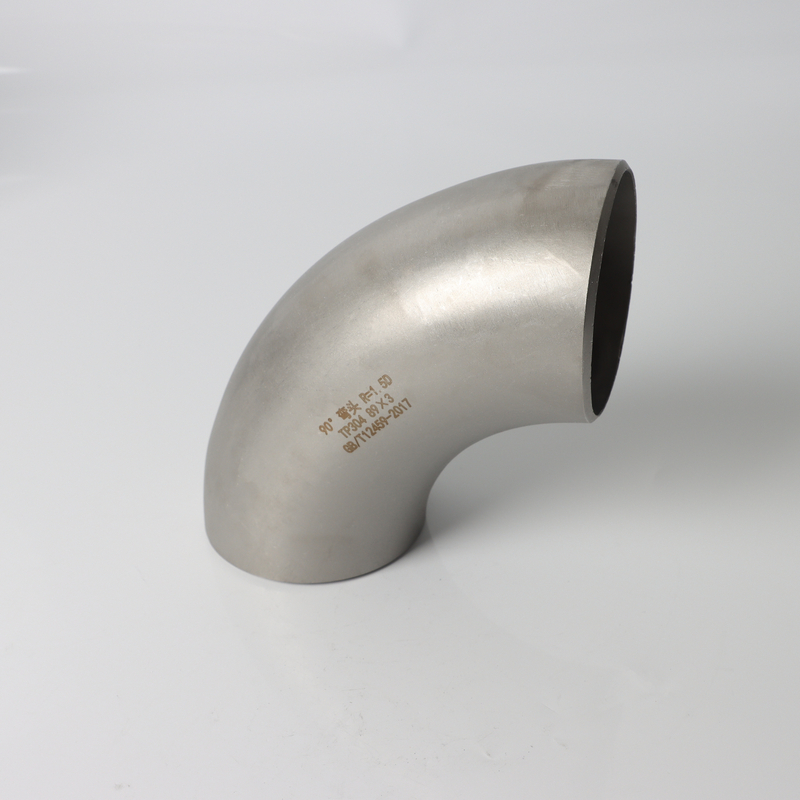

90EL
SDFL

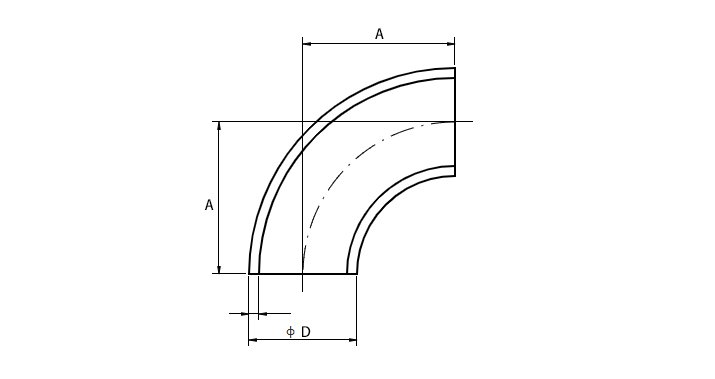

| 공칭 크기 | 외부 직경 | 중심 간 차원 |
| DN | D | A |
| 15 | 21.3 | 38 |
| 20 | 26.9 | 38 |
| 25 | 33.7 | 38 |
| 32 | 42.4 | 48 |
| 40 | 48.3 | 57 |
| 50 | 60.3 | 76 |
| 65 | 73 | 95 |
| 80 | 88.9 | 114 |
| 100 | 114.3 | 152 |
| 125 | 141.3 | 190 |
| 150 | 168.3 | 229 |
| 200 | 219.1 | 305 |
| 250 | 273 | 381 |
| 300 | 323.9 | 457 |
| 350 | 355.6 | 533 |
| 400 | 406.4 | 610 |
| 450 | 457 | 686 |
| 500 | 508 | 762 |
| 550 | 559 | 838 |
| 600 | 610 | 914 |
| 650 | 660 | 991 |
| 700 | 711 | 1067 |
| 750 | 762 | 1143 |
| 800 | 813 | 1219 |
| 850 | 864 | 1295 |
| 900 | 914 | 1372 |
| 950 | 965 | 1448 |
| 1000 | 1016 | 1524 |
| 1050 | 1067 | 1600 |
| 1100 | 1118 | 1676 |
| 1150 | 1168 | 1753 |
| 1200 | 1219 | 1829 |
| 1300 | 1321 | 1981 |
| 1400 | 1422 | 2134 |
| 1500 | 1524 | 2286 |
응용 프로그램 시나리오 :
석유 화학 파이프 라인 : 난류 코킹을 방지하기위한 고온 오일 리디렉션 (예 : 진공 기둥 출구)
제약 세정 시스템 : 죽은 영역이없는 멸균 유체 리디렉션 (EP RA≤0.4μm)
선박 엔진 룸 : 단단한 엔진 룸의 연료 라인 리디렉션 (D≤100mm), 진동 방지 기능
주요 기능 :
조향 효율 : CFD- 최적화 된 곡률 : r = 1.5d는 직경 당 ΔP를 0.2로 줄입니다.
내마모성 디자인 : Expos (≥65 HRC)의 텅스텐 카바이드 오버레이, 5 배의 수명 증가
설치 경제 : Prefab Elbows는 40% 노동 대 DN> 200mm에 대한 필드 굽힘을 절약합니다.
사용자 정의 솔루션 : 공유 P/Velocity/Media → 벤드 반경 최적화!
