응용 프로그램 시나리오

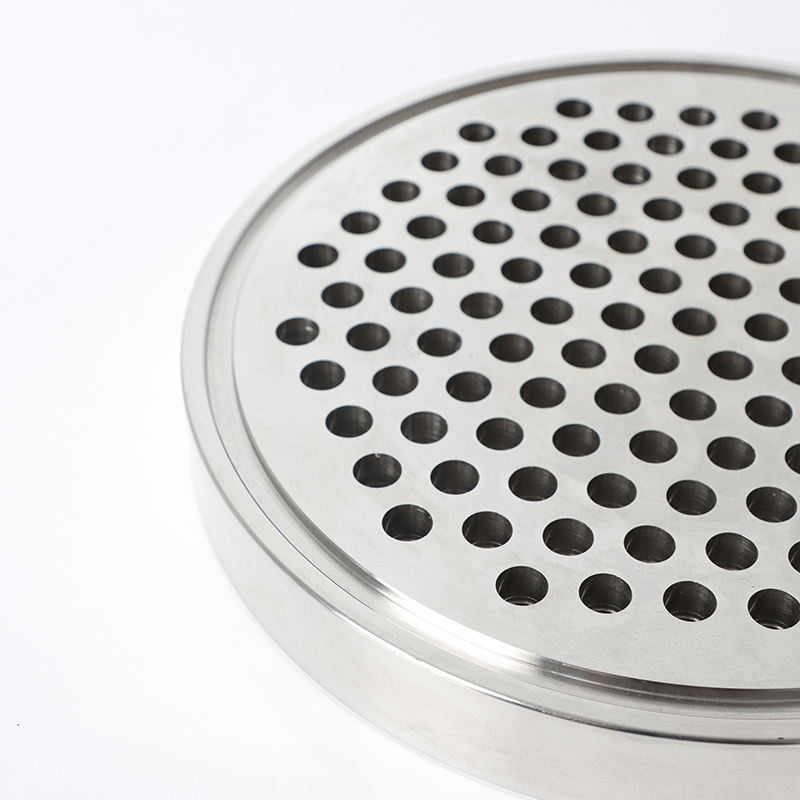

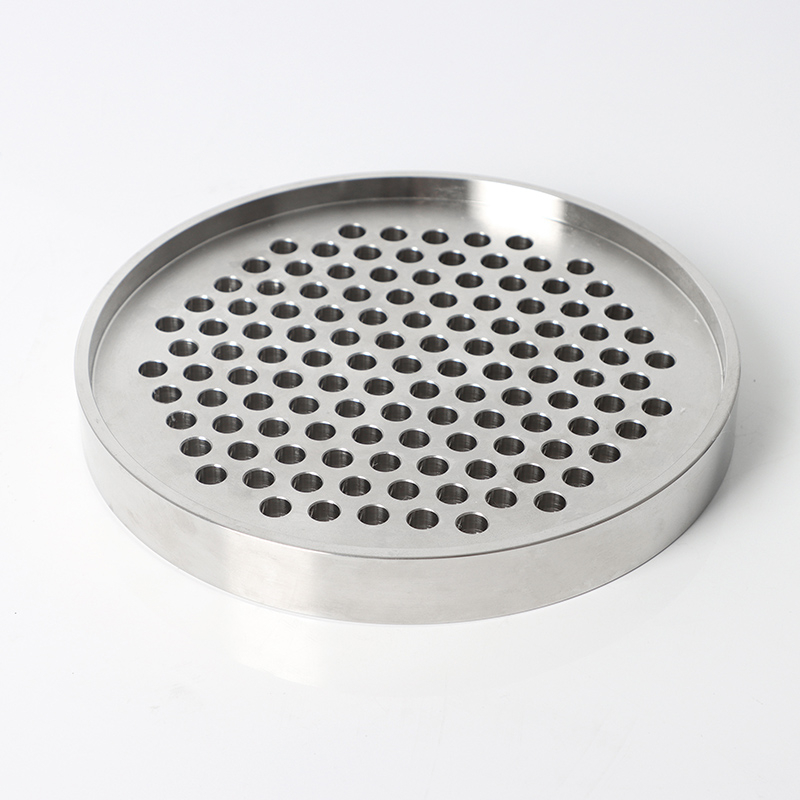

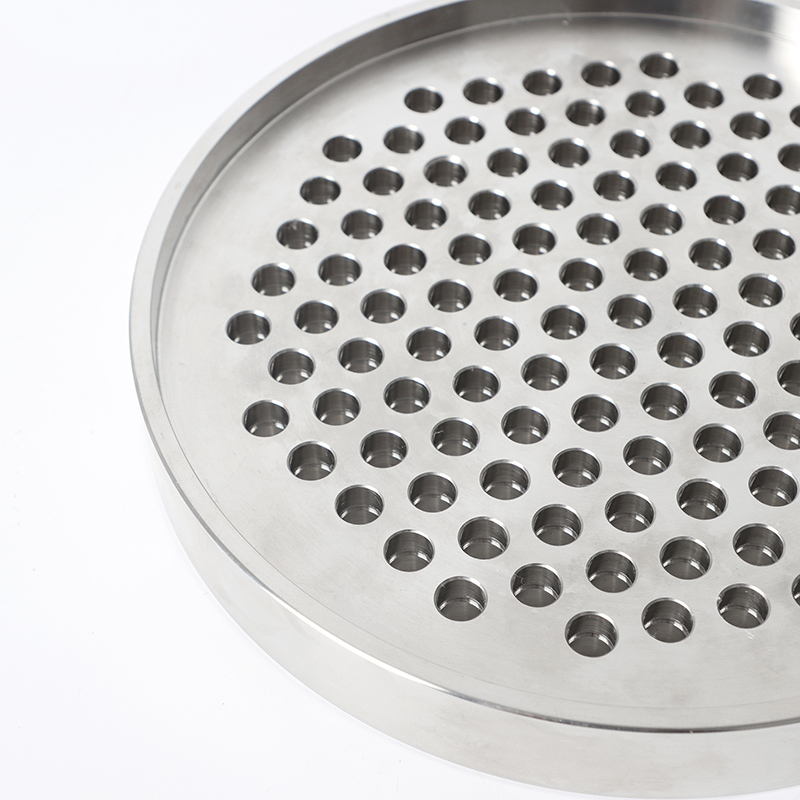

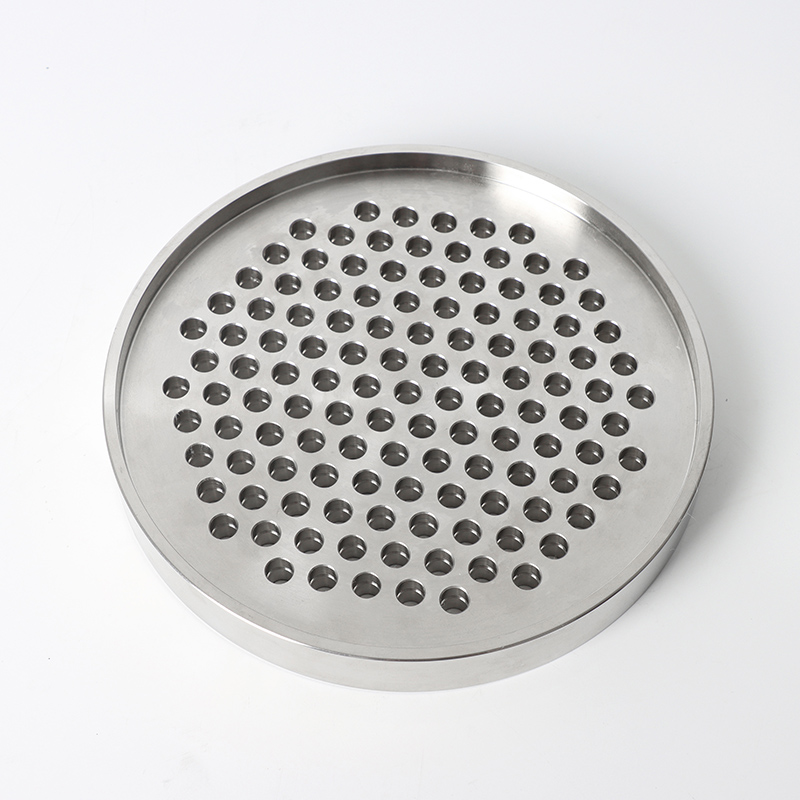

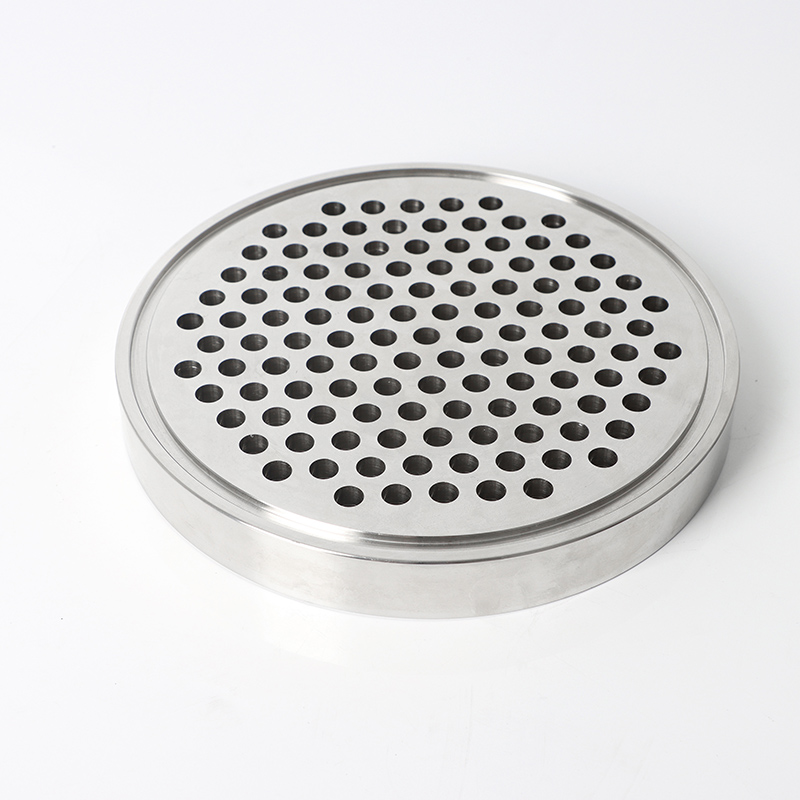

미국 표준 튜브 시트 플랜지 (ASME B16.5 / B16.47을 준수)는 주로 열교환 기, 콘덴서 및 보일러와 같은 장비의 파이프 라인 연결에 주로 사용됩니다. 일반적인 응용 분야에는 석유 화학 산업, 전력 산업, 제약/식품 산업 및 해양 엔지니어링이 포함됩니다.
제조 재료 표준
재료 표준, 응용 시나리오, 온도 저항 한계
ASTM A105 : 탄소강의 일반적인 산업용, -29 ~ 425 ℃
ASTM A182 : F304/F316, 스테인리스 스틸, 부식성, -196 ~ 800 ℃ ASTM A516
GR.70 (황산, 염산과 같은), -196 ~ 400 ℃
: 저지대 압력 용기 -46 ~ 350 ~ 350 ~ 350 ~ 350 ~ 350 ~ 350 ~ 350
설치 예방 조치
용접 요구 사항
튜브 시트 및 플랜지의 용접 :
채우기 + SMAW (차폐 된 금속 아크 용접)에 gtaw (가스 텅스텐 아크 용접)를 사용하십시오.
용접 후, 특히 탄소강 재료의 경우 응력 릴리프 (PWHT)가 필요합니다.
밀봉 표면 보호 : 용접 중에 보호 덮개로 덮개를 덮으십시오.
볼트 조임
토크 컨트롤 (예로 150 DN200 복용) :
볼트 사양 : M24 (ASTM A193 B7)
토크 값 : 450-500 N · M (3 교차 조임 단계에서 조임)
가스켓 선택 : RF 표면의 경우 : 비 금속 가스켓 (흑연); RTJ 표면의 경우 : 금속 고리 개스킷 (팔각형/타원형)
열 팽창 보상
튜브 시트와 쉘 재료 사이의 열 팽창 계수의 차이는 누출로 이어질 수 있습니다. 확장 조인트 또는 유연한 연결을 설계해야합니다.
