GB/T 9124.1-2019 RN16 스테인레스 스틸 플랫 용접 플랜지

에 공유하기:

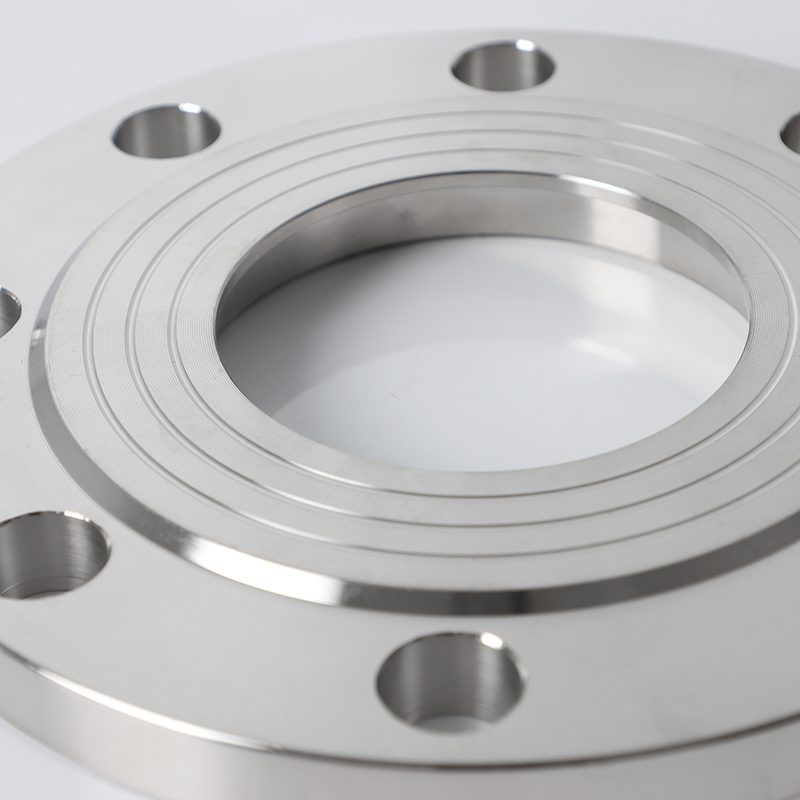

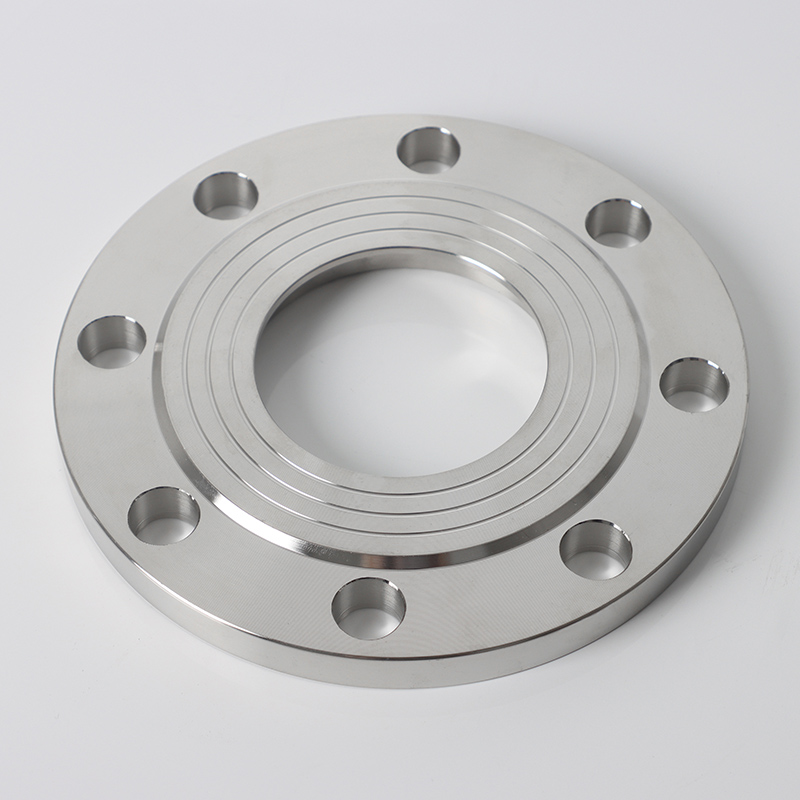

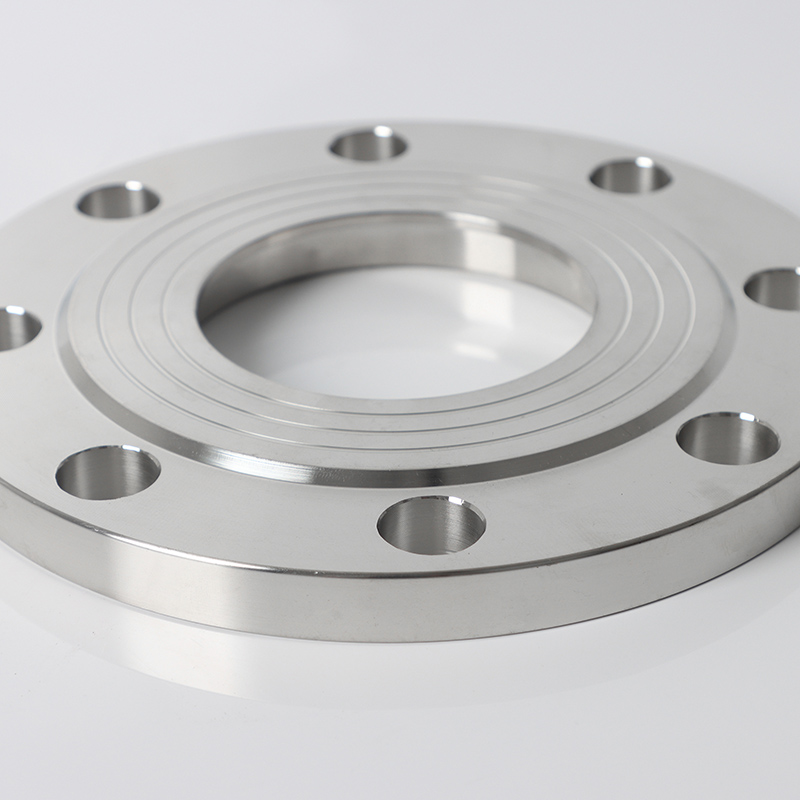

GB/T 9124.1-2019 RN16 스테인레스 스틸 플랫 용접 플랜지

생산 표준 ：ASME B16.5, ASME B16.47, EN 1092-1 Type 01, DIN 2573 ~ 2576, ISO 7005-1, JIS B2220, GOST 12820-80, API 6A, AS/NZS 4087, GB/T 9124.1-2019.

재료:스테인리스 스틸 : ASTM A182, F304/F304L, F316/F316L, F51 (2205), F53 (2507), ASTM B625, UNS N08926 (합금 904L), EN 10088-3, 1.4301 (304), 1.4404 (316L) 및 기간 기간.

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
PL 플랜지
제품 브랜드：
SDFL

제품 설명

고품질 단조 스테인레스 스틸 플랜지 및 파이프 피팅
우리가 생산하는 단조 플랜지-신뢰할 수있는 산업 파이프 라인 파트너

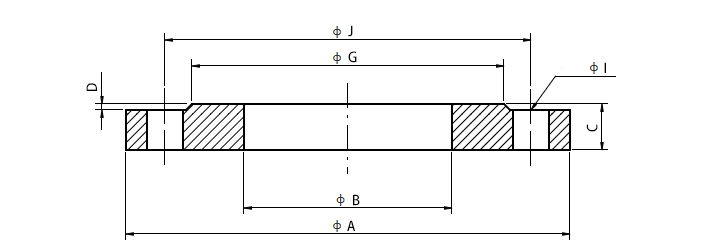

GB/T-9124.1-2019-RN16-PL

공칭 크기	외경	내 직경	플랜지 전체 높이	얼굴 높이를 밀봉합니다	중앙 원의 직경	얼굴 직경을 밀봉합니다	볼트 홀 직경	볼트 구멍의 수
DN	A	B	C	D	J	G	I
10	90	15	14	2	60	40	14	4
15	95	19	14	2	65	45	14	4
20	105	26	16	2	75	58	14	4
25	115	33	16	2	85	68	14	4
32	140	39	18	2	100	78	18	4
40	150	46	18	3	110	88	18	4
50	165	59	20	3	125	102	18	4
65	185	78	20	3	145	122	18	8
80	200	91	20	3	160	138	18	8
100	220	110	22	3	180	158	18	8
125	250	135	22	3	210	188	18	8
150	285	161	24	3	240	212	22	8
200	340	222	26	3	295	268	22	12
250	405	276	29	3	355	320	26	12
300	460	328	32	4	410	378	26	12
350	520	381	35	4	470	438	26	16
400	580	430	38	4	525	490	30	16
450	640	485	42	4	585	550	30	20
500	715	535	46	4	650	610	33	20
600	840	636	55	5	770	725	36	20
700	910	724	63	5	840	795	36	24
800	1025	824	74	5	950	900	39	24
900	1125	924	82	5	1050	1000	39	28
1000	1255	1024	90	5	1170	1115	42	28
