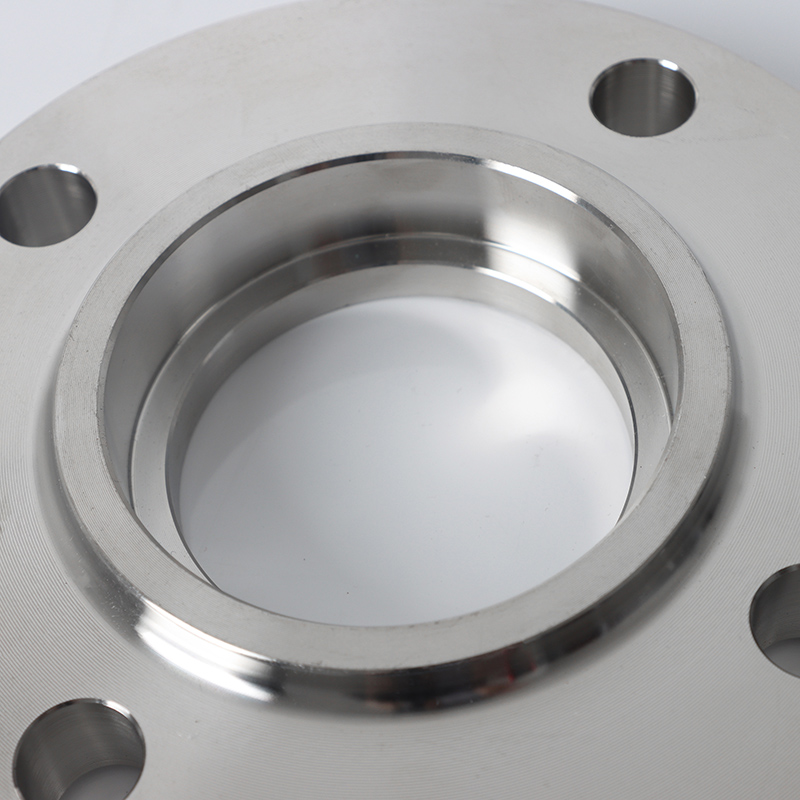

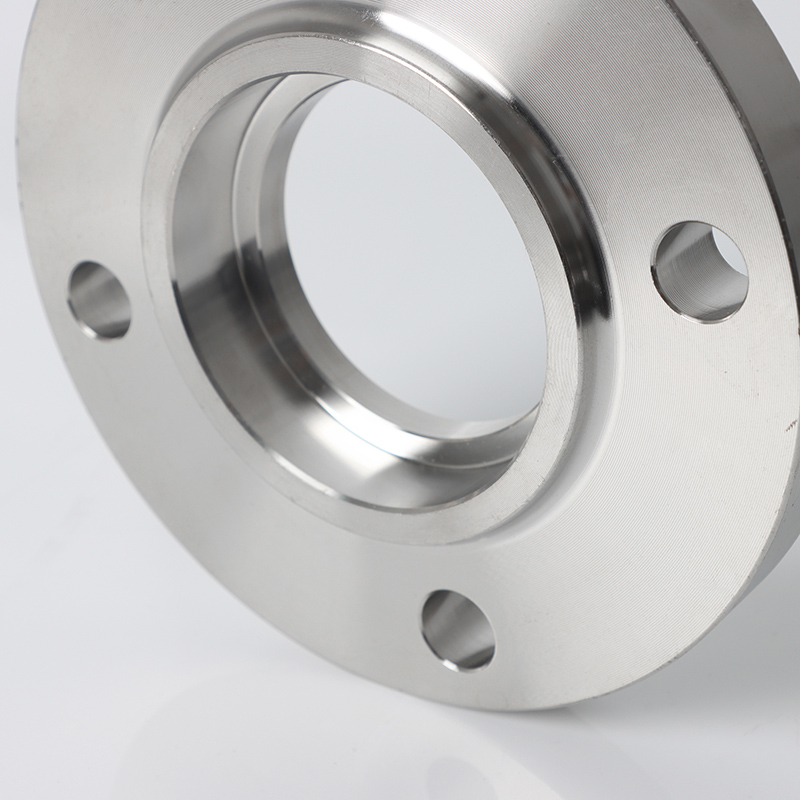

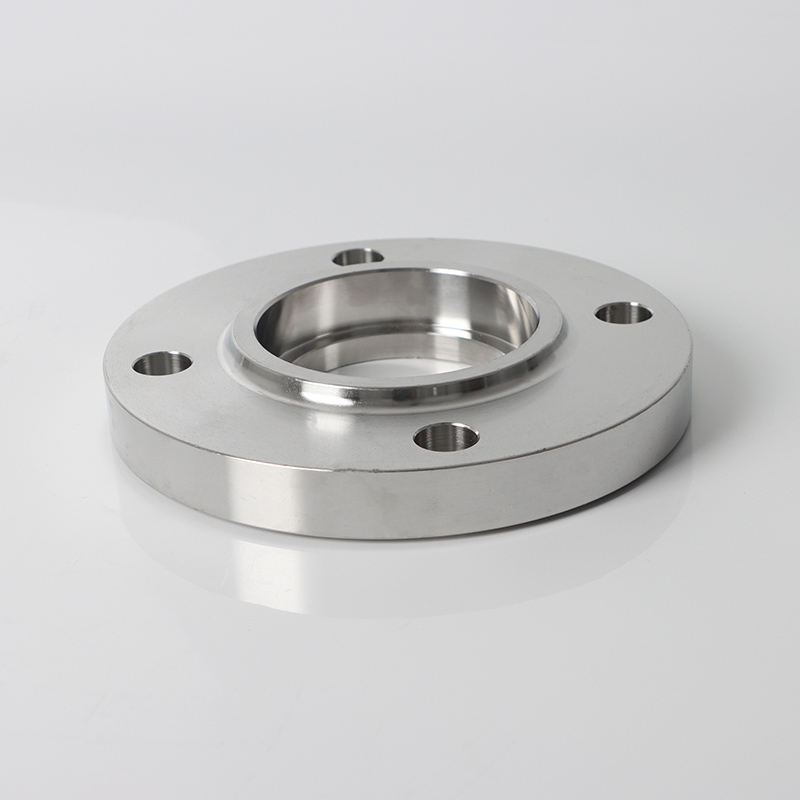

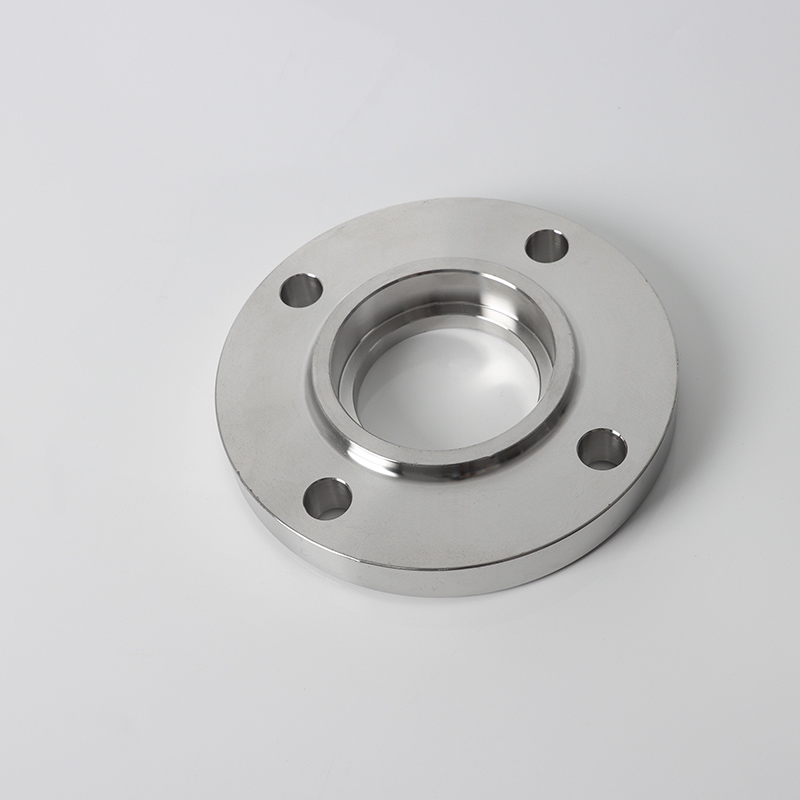

SW 플랜지
SDFL

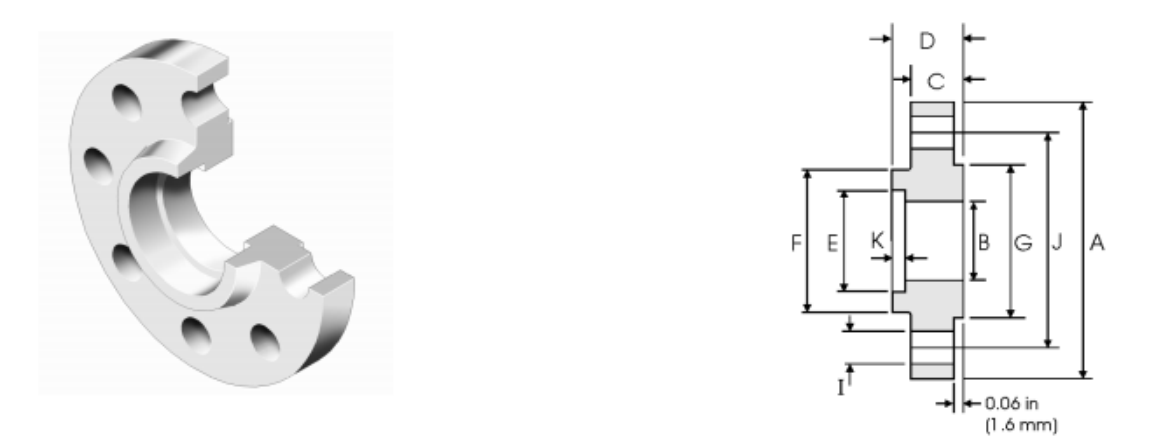

| 공칭 크기 | 외경 | 소켓 직경 | 플랜지 링 높이 | 플랜지 전체 높이 | 지름 지름 | 소켓 깊이 | 용접 그루브 직경 | 얼굴 직경을 밀봉합니다 | 볼트 구멍의 수 | 볼트 홀 직경 | 중앙 원의 직경 | |
| DN | NPS | A | B | C | D | E | K | F | G | I | J | |
| 15 | 1/2 | 88.9 | 15.7 | 11.2 | 15.7 | 22.4 | 9.6 | 30.2 | 35.1 | 4 | 15.7 | 60.5 |
| 20 | 3/4 | 98.6 | 20.8 | 12.7 | 15.7 | 27.7 | 11.1 | 38.1 | 42.9 | 4 | 15.7 | 69.9 |
| 25 | 1 | 108 | 26.7 | 14.2 | 17.5 | 34.5 | 12.7 | 49.3 | 50.8 | 4 | 15.7 | 79.3 |
| 32 | 1-1/4 | 117.3 | 35.1 | 15.7 | 20.6 | 43.2 | 14.2 | 58.7 | 63.5 | 4 | 15.7 | 88.9 |
| 40 | 1-1/2 | 127 | 40.9 | 17.5 | 22.3 | 49.5 | 15.7 | 65 | 73.15 | 4 | 15.7 | 98.6 |
| 50 | 2 | 152.4 | 52.6 | 19.1 | 25.4 | 62 | 17.5 | 77.7 | 91.9 | 4 | 19.1 | 120.7 |
| 65 | 2-1/2 | 177.8 | 62.7 | 22.4 | 28.4 | 74.7 | 19 | 90.4 | 104.6 | 4 | 19.1 | 139.7 |
| 80 | 3 | 190.5 | 78 | 23.9 | 30.2 | 90.7 | 20.6 | 108 | 127 | 4 | 19.1 | 152.4 |
소켓 용접 플랜지의 응용 및 기능
응용 프로그램 시나리오 :
1. 고압 소형 보어 라인 (기기 임펄스 라인, 유압 제어, NPS ≤ 2 ')
2. 스팀 트레이싱 라인, 릴리프 밸브 연결 (온도 ≤ 400 ° C)
3. 고속 유체 시스템 (Dead Space Free Weld, RA ≤ 0.8μm)
4. 직무 연료/윤활유 라인 (진동 저항)
5. 핵 섬 기기 라인 (ASME III-NC 인증)
주요 기능 :
강력한 씰 : 소켓에 삽입 된 파이프 + 필렛 용접 → 제로 누출
진동 저항 : 흐름에서 멀어지고, 견딜 수있는> 500Hz
쉬운 설치 : 파이프 경사 없음, 40% 더 빠른 정렬 및 용접
높은 P/T 용량 : 클래스 3000/PN 100, ≤550 ° C (합금 강)
제로 침체 : 부드러운 유체 접촉, 3-A/EHEDG 위생을 충족합니다
사용자 정의 솔루션 : 유체 사양 공유 - 소켓 깊이 및 갭을 최적화합니다!
