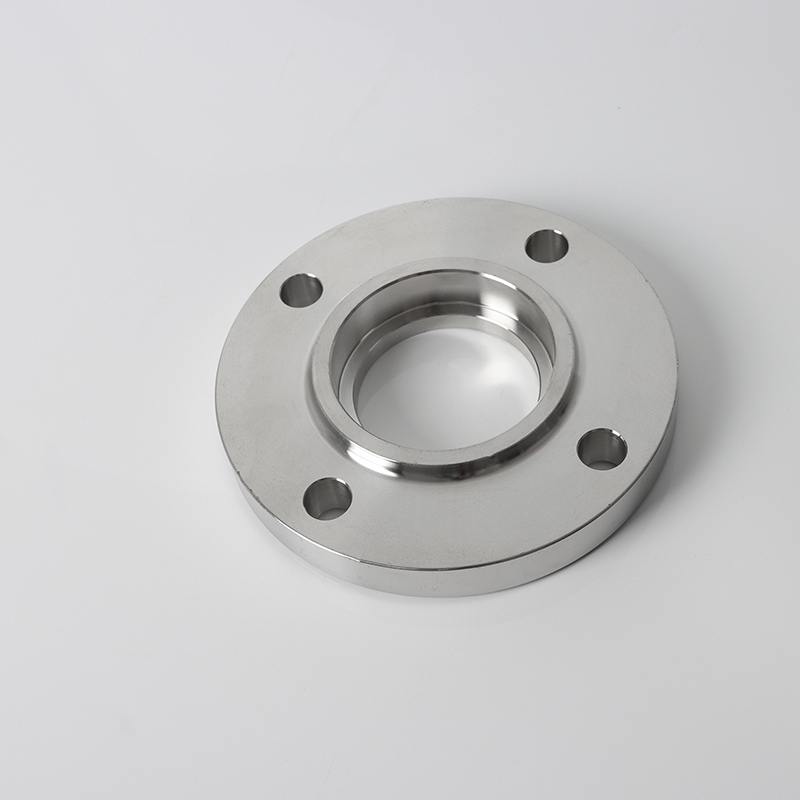

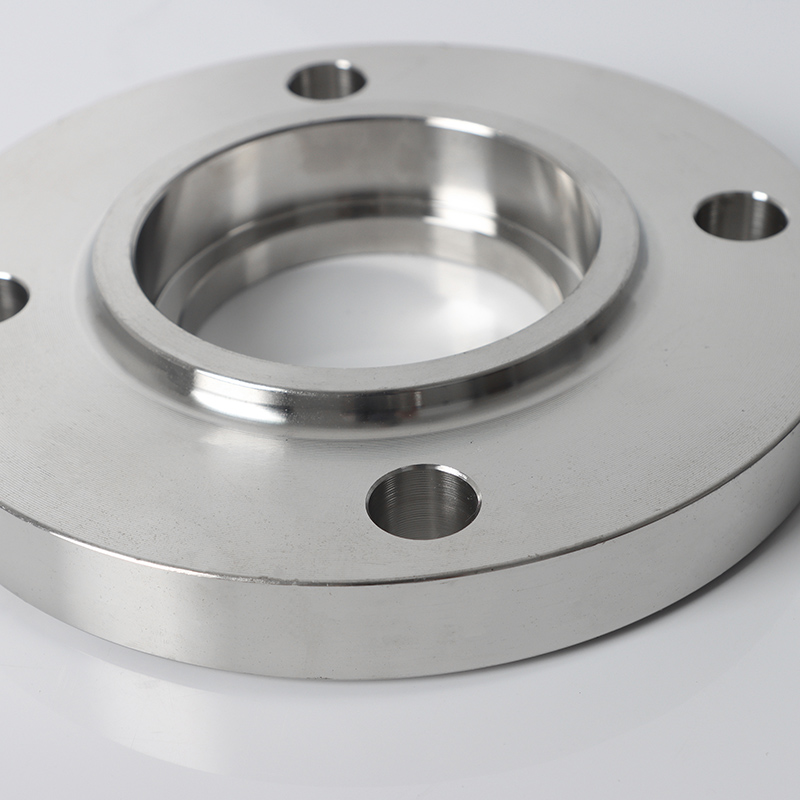

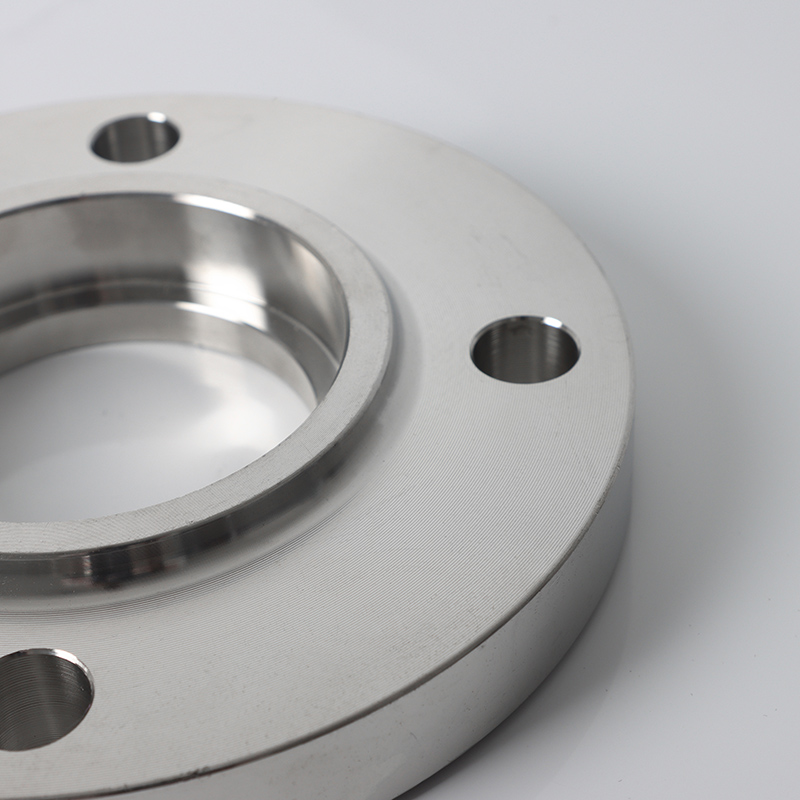

SW 플랜지
SDFL

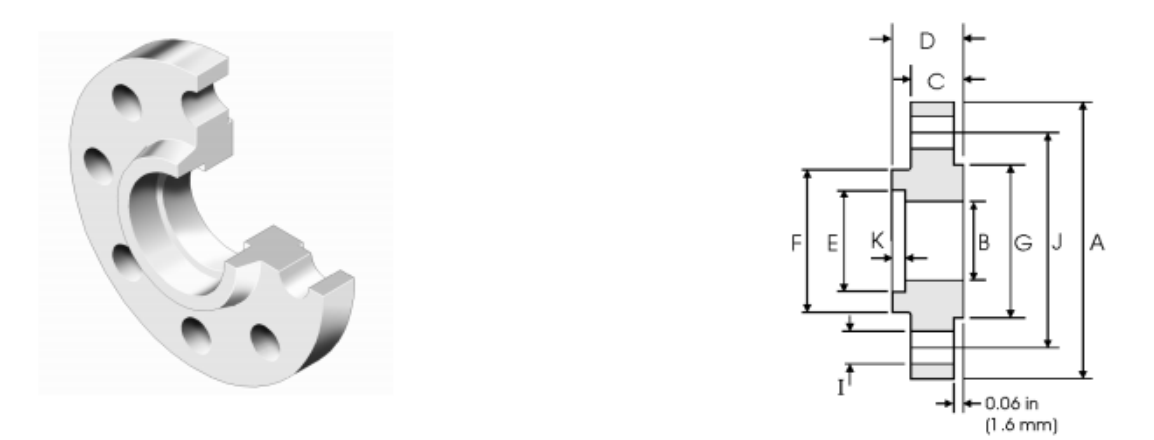

| 공칭 크기 | 외경 | 소켓 직경 | 플랜지 링 높이 | 플랜지 전체 높이 | 지름 지름 | 소켓 깊이 | 용접 그루브 직경 | 얼굴 직경을 밀봉합니다 | 볼트 구멍의 수 | 볼트 홀 직경 | 중앙 원의 직경 | |
| DN | NPS0 | A | B | C | D | R | K | F | G | I | J | |
| 15 | 1/2 | 95.2 | 15.7 | 14.2 | 22.3 | 22.4 | 9.6 | 38.1 | 35.1 | 4 | 15.7 | 66.5 |
| 20 | 3/4 | 117.3 | 20.8 | 15.7 | 25.4 | 27.7 | 11.1 | 47.7 | 42.9 | 4 | 19.1 | 82.6 |
| 25 | 1 | 123.9 | 26.7 | 17.5 | 26.9 | 34.5 | 12.7 | 53.8 | 50.8 | 4 | 19.1 | 88.9 |
| 32 | 1-1/4 | 133.3 | 35.1 | 19 | 26.9 | 43.2 | 14.2 | 63.5 | 63.5 | 4 | 19.1 | 98.6 |
| 40 | 1-1/2 | 155.4 | 40.9 | 20.6 | 30.2 | 49.5 | 15.7 | 69.85 | 73.15 | 4 | 22.3 | 114.3 |
| 50 | 2 | 165.1 | 52.6 | 22.3 | 33.2 | 62 | 17.5 | 84 | 91.9 | 8 | 19.1 | 127 |
| 65 | 2-1/2 | 190.5 | 62.7 | 25.4 | 38.1 | 74.7 | 19 | 100 | 104.6 | 8 | 22.3 | 149.4 |
| 80 | 3 | 209.5 | 78 | 28.4 | 42.9 | 90.7 | 20.6 | 117.3 | 127 | 8 | 22.3 | 168.1 |
응용 프로그램 : 소형 보어 고급 시스템
고순도 파이프 라인 :
(1) 반도체 가스 라인 (내부 틈새 없음).
(2) 제약 증기 분포 (SIP- 증기-인치 호환).
진동 방지 연결 :
(1) 압축기 윤활유 오일 라인 (DN15-DN50).
(2) 항공 우주의 유압 전력 장치.
형질
틈새가없는 관절 :
(1) 파이프 삽입물은 플랜지 소켓에 삽입되어 외부에서 필렛 용접합니다.
(2) 부드러운 보어는 오염 축적을 방지합니다.
고압 공차 :
(1) 최대 : 클래스 6000 (DN15의 경우) @ 20 ° C.
(2)주의 :> 300 ° C에서의 갭 확장은 용접 균열 위험을 위험에 빠뜨립니다.
설치 정밀도 :
(1) 열 팽창을 위해 파이프와 소켓베이스 사이의 필수 1.5mm 간격.
(2) 오정렬은 스트레스 집중을 일으킨다.
