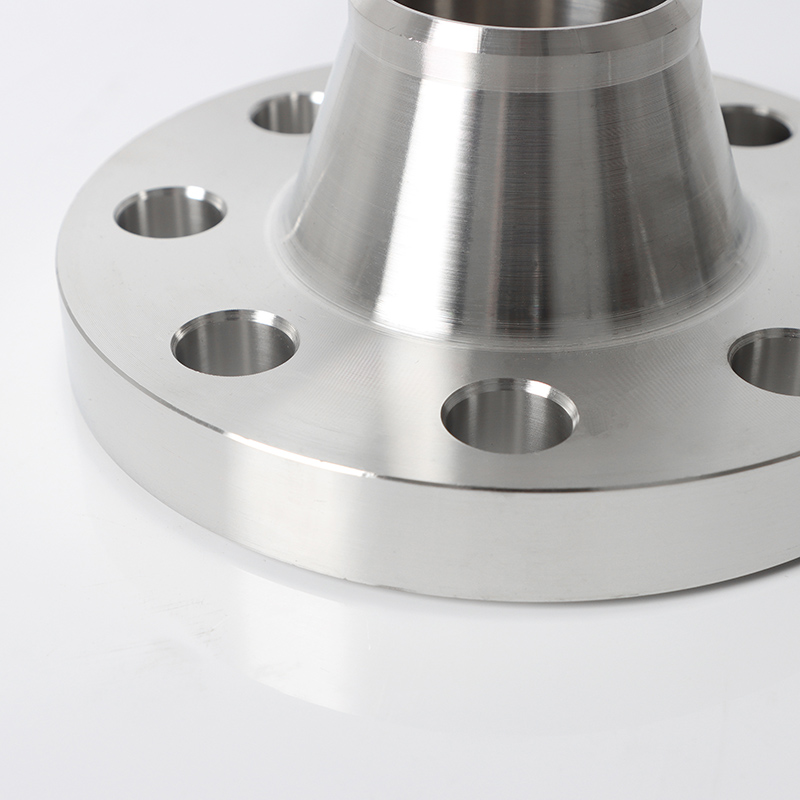

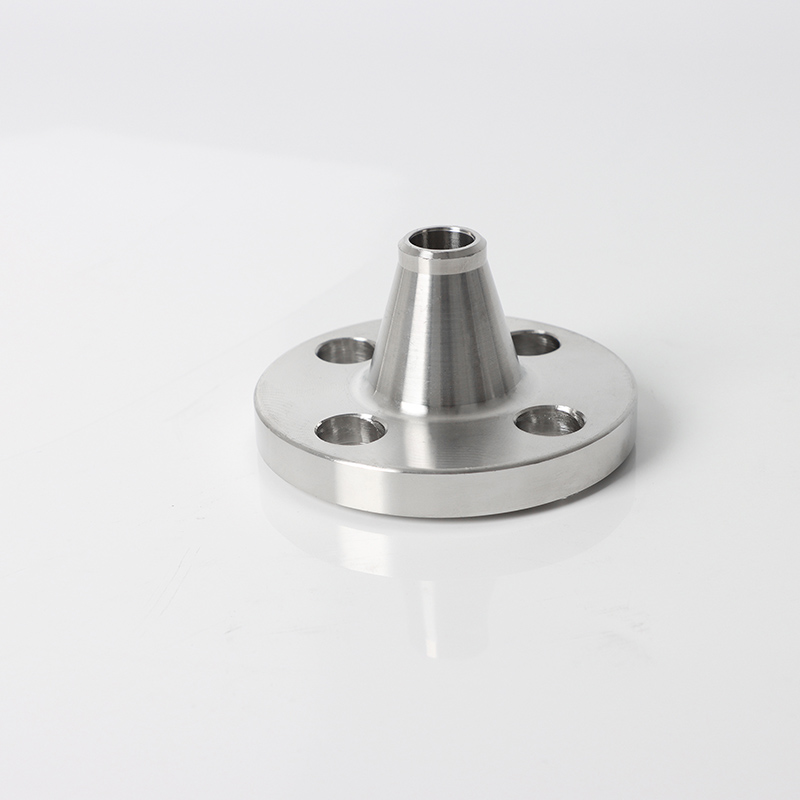

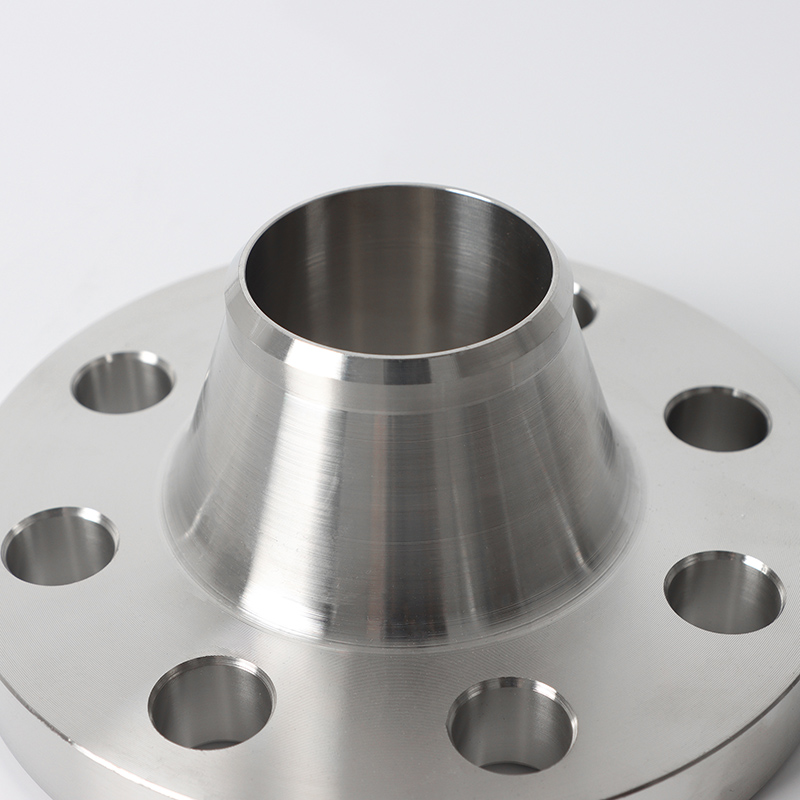

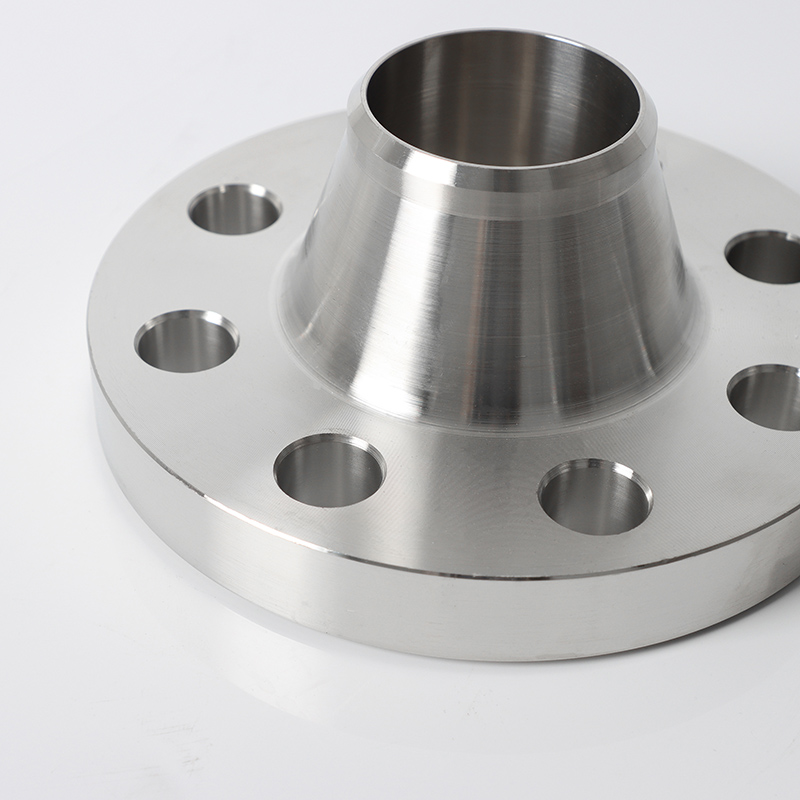

ANSI B16.5 1500LB 스테인리스 스틸 304/316L 플랜지 WN 용접 목 고압 단조 플랜지 플레이트

에 공유하기:

ANSI B16.5 1500LB 스테인리스 스틸 304/316L 플랜지 WN 용접 목 고압 단조 플랜지 플레이트

생산 표준 ：ASME B16.5 (ANSI B16.5), EN 1092-1, DIN 2627, DIN 2633, DIN 2638, ISO 7005-1, JIS B2220, GOST 12820-80, GOST 12821-80, GB/T 9112 ~ 9124, 4087, API 6A, NBR 6111, KS B 1503.

재료 ： 스테인레스 스틸 : Inconel600 (UNS No6600), Inconel625 (UNS NO6625), LNCOLOY800 (UNS NO8800), LNCOLOY800H (UNS NO8810), HASTELLOYC-276, HASTELLOYC-22, MONEL400, S32205, S32750.

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
플랜지
제품 브랜드：
SDFL

제품 설명

고품질 단조 스테인레스 스틸 플랜지 및 파이프 피팅
우리가 생산하는 단조 플랜지-신뢰할 수있는 산업 파이프 라인 파트너

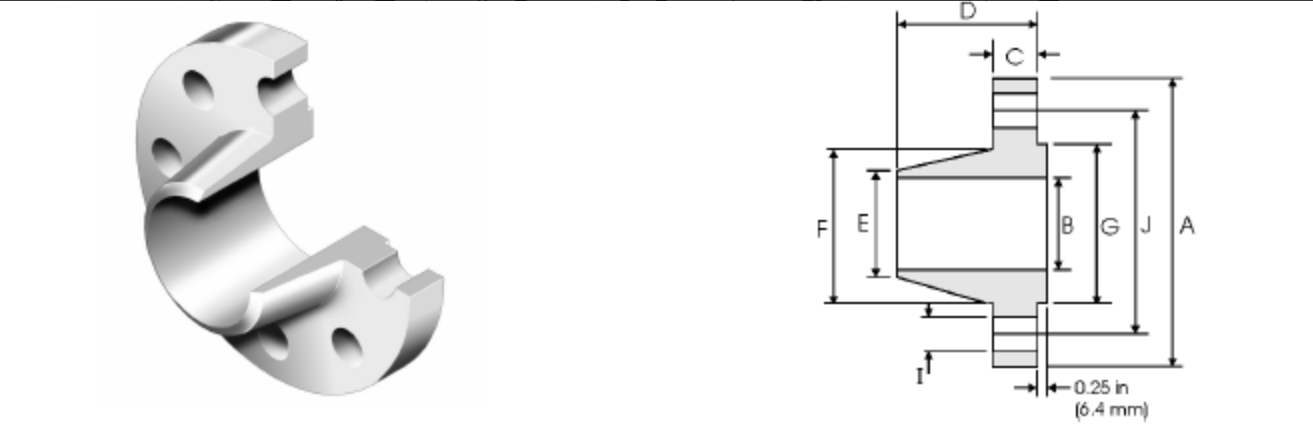

ANSI WN 1500lb

공칭 크기		외경	내 직경	플랜지 링 높이	베이스의 허브 직경	용접 끝 OD	플랜지 벽 두께	얼굴 직경을 밀봉합니다	얼굴 높이를 밀봉합니다	플랜지 전체 높이	중앙 원의 직경	볼트 구멍의 수	볼트 홀 직경
DN	NPS	A	B	C	F	E		G		D	J		I
15	1/2	120.6	15.7	22.3	38.1	21.3	5.6	35	6.4	60.45	82.6	4	22.3
20	3/4	130	20.8	25.4	44	26.7	5.9	42.9	6.4	69.85	88.9	4	22.3
25	1	149.3	26.7	28.4	52.3	33.5	6.8	50.8	6.4	73.15	101.6	4	25.4
32	1-1/4	158.7	35.1	28.4	63.5	42.2	7.1	63.5	6.4	73.15	111.3	4	25.4
40	1-1/2	177.8	40.9	31.7	69.85	48.3	7.4	73.15	6.4	82.5	124	4	28.4
50	2	215.9	52.6	38.1	104.6	60.45	7.9	91.9	6.4	101.6	165.1	8	25.4
65	2-1/2	244.3	62.7	41.1	123.9	73.15	10.5	104.6	6.4	104.6	190.5	8	28.4
80	3	266.7	78	47.7	133.3	88.9	10.9	127	6.4	177.3	203.2	8	31.7
100	4	311.1	102.4	53.8	162	114.3	11.9	157	6.4	123.9	241.3	8	35
125	5	374.6	128.3	73.15	196.8	141.2	12.9	185.7	6.4	155.4	292.1	8	41.1
150	6	393.7	154.2	82.5	228.6	168.4	14.2	215.9	6.4	171.4	317.5	12	38.1
200	8	482.6	202.7	91.9	292.1	219.2	16.5	269.7	6.4	212.8	393.7	12	44.4
250	10	584.2	254.5	107.9	368.3	273	18.5	323.8	6.4	254	482.6	12	50.8
300	12	673.1	304.8	123.9	450.8	323.8	19	381	6.4	282.4	571.5	16	53.8
350	14	749.3	336.6	133.3	495.3	355.6	19	412.7	6.4	298.4	635	16	60.5
400	16	825.5	387.4	146	552.4	406.4	19	469.9	6.4	311.1	704.8	16	66.6
450	18	914.4	438.2	162	569.9	457.2	19	533.4	6.4	327.1	774.7	16	73.2
500	20	984.2	489	177.8	641.3	508	19	584.2	6.4	355.6	831.8	16	79.3
600	24	1168.4	590.6	203.2	762	609.6	19	692.1	6.4	406.4	990.6	16	91.9
