| 수량： | |
|---|---|

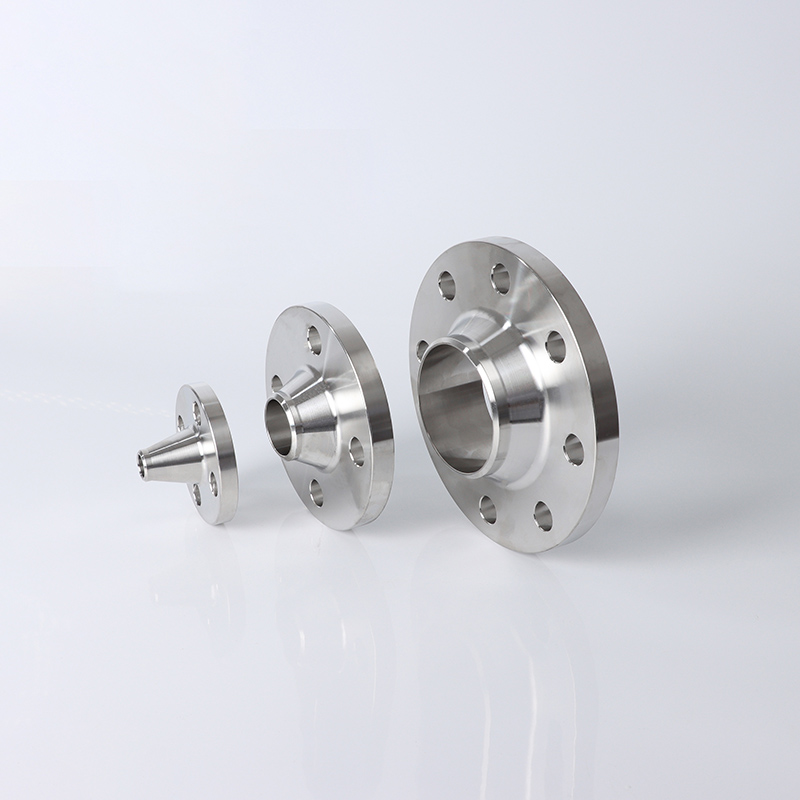

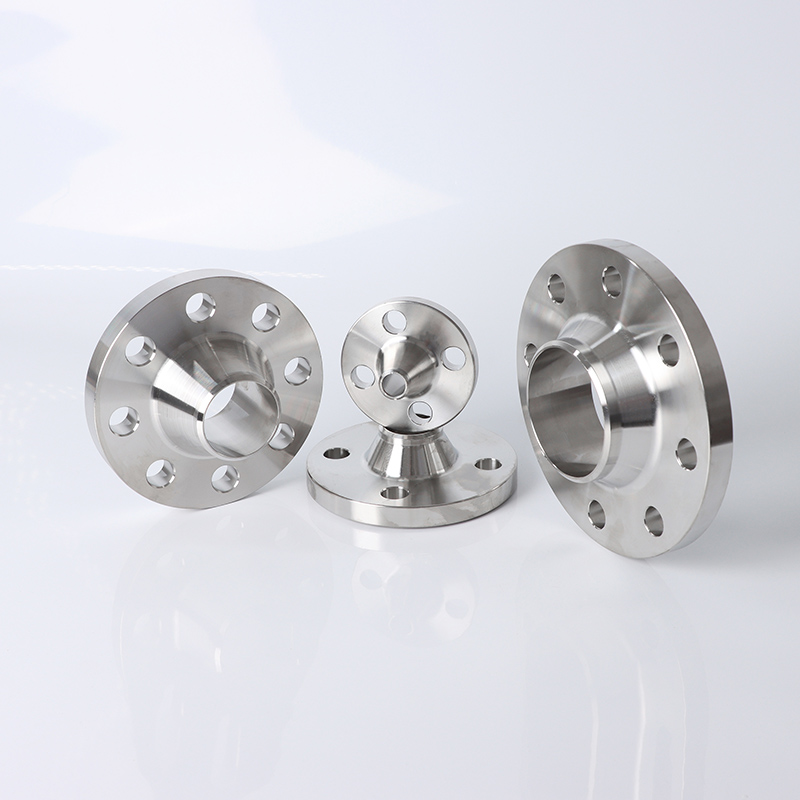

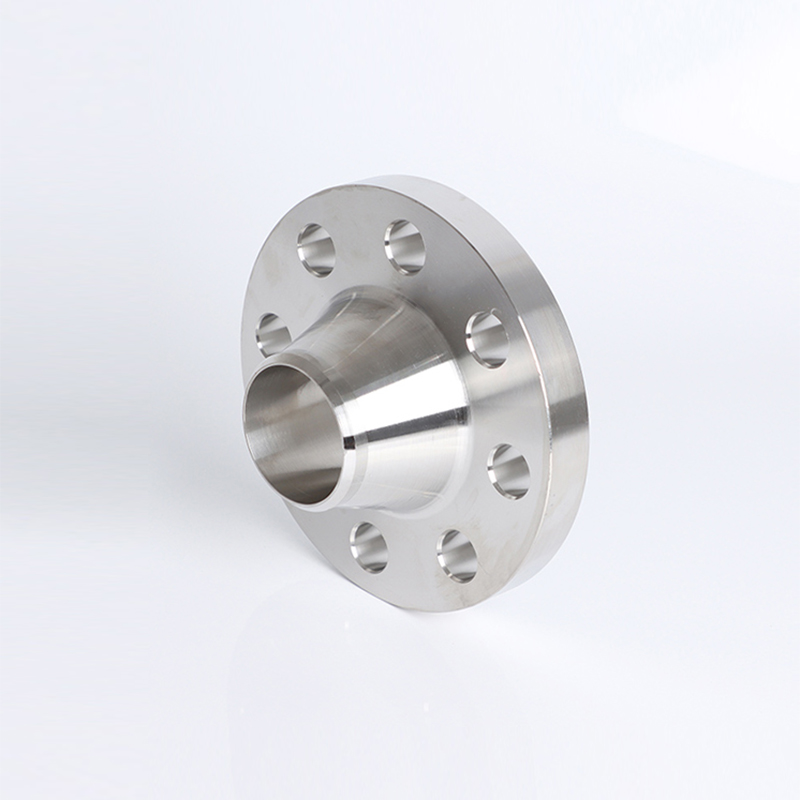

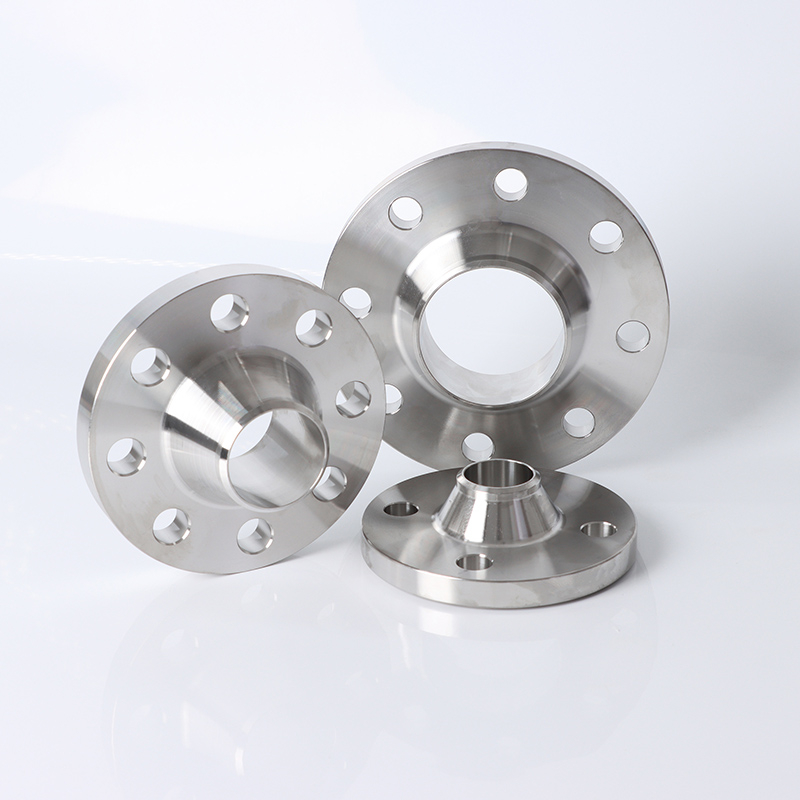

플랜지
SDFL

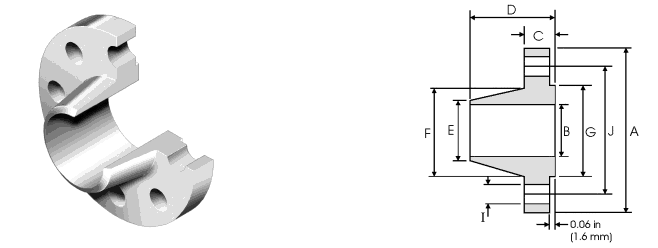

| 공칭 크기 | 외경 | 내 직경 | 플랜지 링 높이 | 베이스의 허브 직경 | 용접 끝 OD | 플랜지 벽 두께 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 | 플랜지 전체 높이 | 중앙 원의 직경 | 볼트 구멍의 수 | 볼트 홀 직경 | |
| DN | NPS | A | B | C | F | E | G | D | J | I | |||
| 15 | 1/2 | 88.9 | 15.7 | 11.2 | 30.2 | 21.3 | 5.6 | 35 | 1.6 | 47.8 | 60.5 | 4 | 15.7 |
| 20 | 3/4 | 98.6 | 20.8 | 12.7 | 38.1 | 26.7 | 5.9 | 42.9 | 1.6 | 52.3 | 69.9 | 4 | 15.7 |
| 25 | 1 | 108 | 26.7 | 14.2 | 49.3 | 33.5 | 6.8 | 50.8 | 1.6 | 55.6 | 79.3 | 4 | 15.7 |
| 32 | 1-1/4 | 117.3 | 35.1 | 15.7 | 58.7 | 42.2 | 7.1 | 63.5 | 1.6 | 57.2 | 88.9 | 4 | 15.7 |
| 40 | 1-1/2 | 127 | 40.9 | 17.5 | 65 | 48.3 | 7.4 | 73.2 | 1.6 | 62 | 98.6 | 4 | 15.7 |
| 50 | 2 | 152.4 | 52.6 | 19.1 | 77.7 | 60.5 | 7.9 | 91.9 | 1.6 | 63.5 | 120.7 | 4 | 19.1 |
| 65 | 2-1/2 | 177.8 | 62.7 | 22.4 | 90.4 | 73.2 | 10.5 | 104.6 | 1.6 | 69.9 | 139.7 | 4 | 19.1 |
| 80 | 3 | 190.5 | 78 | 23.9 | 108 | 88.9 | 10.9 | 127 | 1.6 | 69.9 | 152.4 | 4 | 19.1 |
| 100 | 4 | 228.6 | 102.4 | 23.9 | 134.9 | 114.3 | 11.9 | 157.2 | 1.6 | 76.2 | 190.5 | 8 | 19.1 |
| 125 | 5 | 254 | 128.3 | 23.9 | 163.6 | 141.2 | 12.9 | 185.7 | 1.6 | 88.9 | 215.9 | 8 | 22.4 |
| 150 | 6 | 279.4 | 154.2 | 25.4 | 192 | 168.4 | 14.2 | 215.9 | 1.6 | 88.9 | 241.3 | 8 | 22.4 |
| 200 | 8 | 342.9 | 202.7 | 28.4 | 246.1 | 219.2 | 16.5 | 269.7 | 1.6 | 101.6 | 298.5 | 8 | 22.4 |
| 250 | 10 | 406.4 | 254.5 | 30.2 | 304.8 | 273 | 18.5 | 323.8 | 1.6 | 101.6 | 362 | 12 | 25.4 |
| 300 | 12 | 482.6 | 304.8 | 31.8 | 365.3 | 323.8 | 19 | 381 | 1.6 | 114.3 | 431.8 | 12 | 25.4 |
| 350 | 14 | 533.4 | 336.6 | 35.1 | 400.1 | 355.6 | 19 | 412.7 | 1.6 | 127 | 476.3 | 12 | 28.4 |
| 400 | 16 | 596.9 | 387.4 | 36.6 | 475.2 | 406.4 | 19 | 469.9 | 1.6 | 127 | 539.8 | 16 | 28.4 |
| 450 | 18 | 635 | 438.2 | 39.6 | 505 | 457.2 | 19 | 533.4 | 1.6 | 139.7 | 577.9 | 16 | 31.8 |
| 500 | 20 | 698.5 | 489 | 42.9 | 558.8 | 508 | 19 | 584.2 | 1.6 | 144.5 | 635 | 20 | 31.8 |
| 600 | 24 | 812.8 | 590.6 | 47.8 | 663.4 | 609.6 | 19 | 692.1 | 1.6 | 152.4 | 749.3 | 20 | 35.1 |
응용 프로그램 필드 ：
석유 및 가스 산업 : 웰 헤드 어셈블리, 해저 파이프 라인, 장거리 전송 파이프 라인, 액화 천연 가스, LNG 터미널, 정유 반응기, 저장 탱크 노즐.
화학 및 제약 산업 : 고압 원자로, 고순도 배관 시스템.
전력 및 에너지 : 화력 발전소, 주요 증기선, FGD, 원자력, 원자로 냉각수 시스템, 재생 에너지, 해양 풍력 발전 단지.
조선 및 해양 : 해양 추진 시스템, 해외 플랫폼.
수처리 및 지방 자치 단체 : 고압 수역, 담수화 공장.
기타 산업 : 펄프 및 종이, 광업 및 야금.
형질:
1. 높은 구조적 강도 :
(1) 긴 테이퍼 허브 설계는 플랜지 링에서 파이프로 스트레스를 점차적으로 전환하여 응력 농도가 크게 감소합니다. 고압, 온도, 주기적 하중 및 충격 하중에 이상적입니다.
(2) 플랜지 링 자체는 상당한 두께와 강도를 갖는다.
2. 유쾌한 밀봉 성능 :
(1) 파이프에 엉덩이 용접 조인트를 사용하여 파이프 강도와 일치하는 부드럽고 연속적인 보어를 만들어 난기류와 침식을 최소화합니다.
(2) 플랜지 페이스 (RF, FF, RTJ 등)는 개스킷이있는 메이트를 제공하여 신뢰할 수있는 밀봉을 제공합니다.
(3) 테이퍼 된 허브는 플랜지 링의 왜곡에 저항하여 씰 무결성을 유지하는 데 도움이됩니다.
3. 서적 피로 및 진동 저항 :
고유 한 강도와 응력 분포는 순환 부하 (예 : 펌프 스타트/스톱, 압력 서지) 및 기계적 진동으로 인한 피로 실패에 대한 강력한 저항력이 있습니다.
