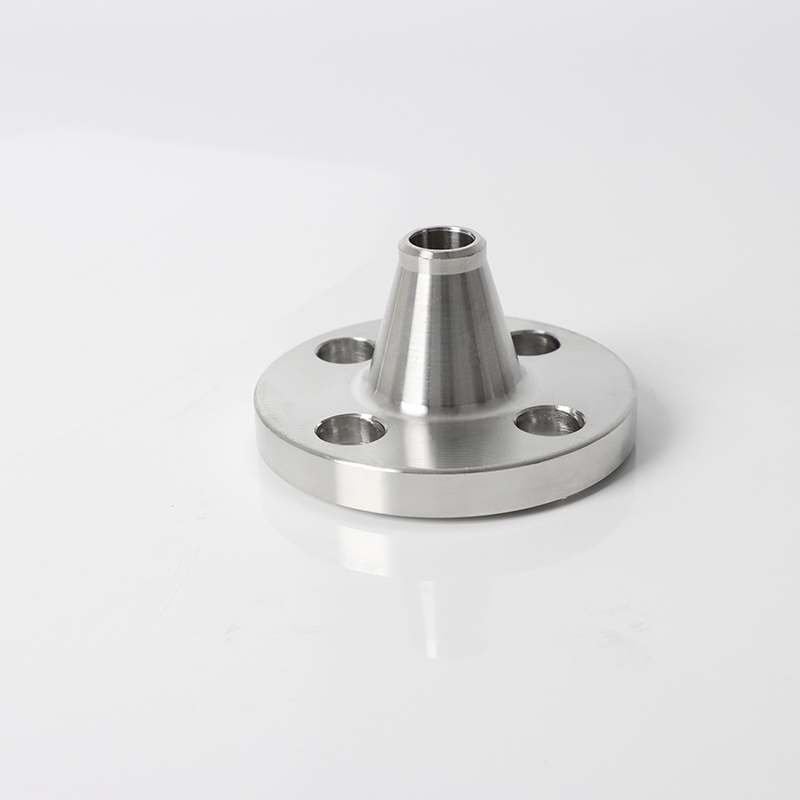

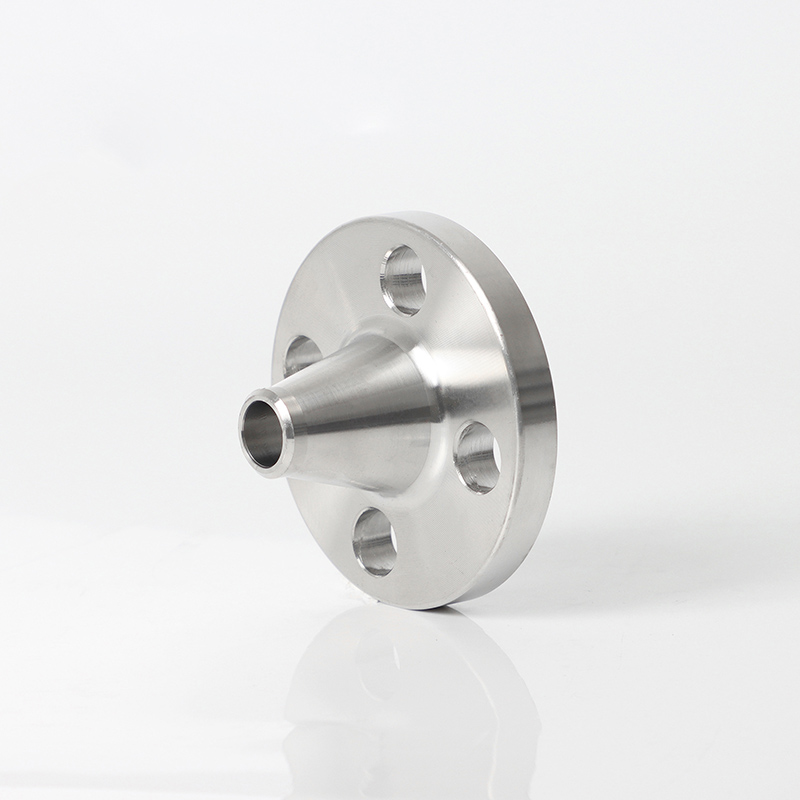

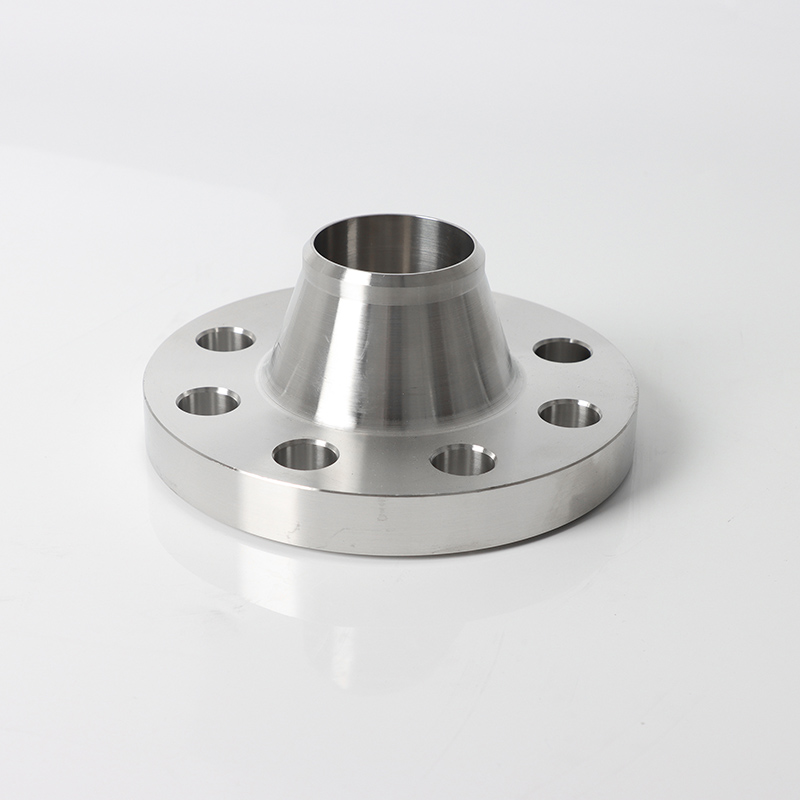

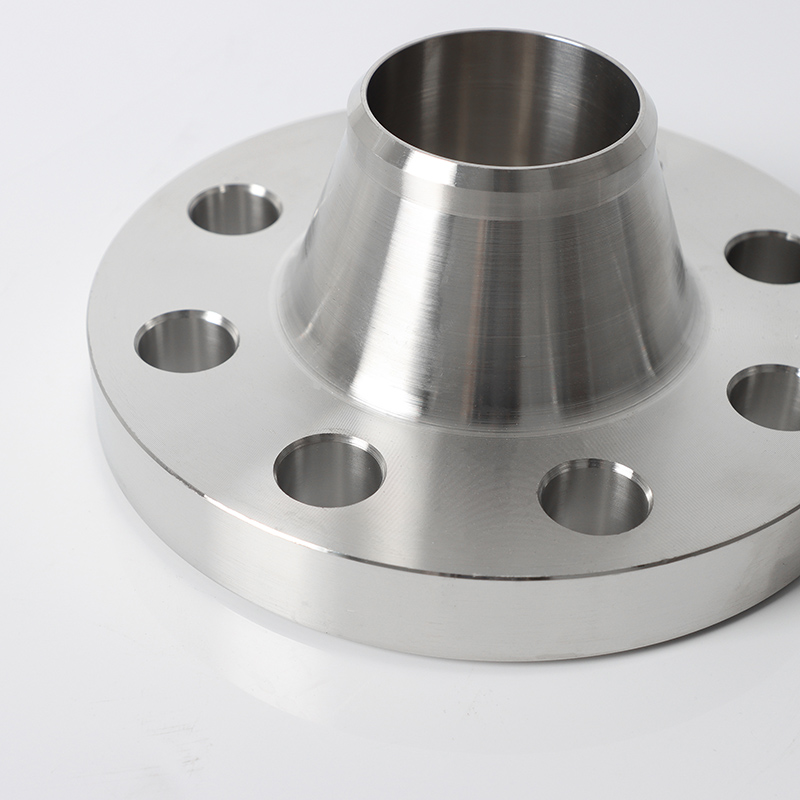

ANSI B16.5 400LB 304 스테인레스 스틸 하이 - 목 엉덩이 - 용접 된 미국 표준 플랜지

고품질 단조 스테인레스 스틸 플랜지 및 파이프 피팅
우리가 생산하는 단조 플랜지-신뢰할 수있는 산업 파이프 라인 파트너

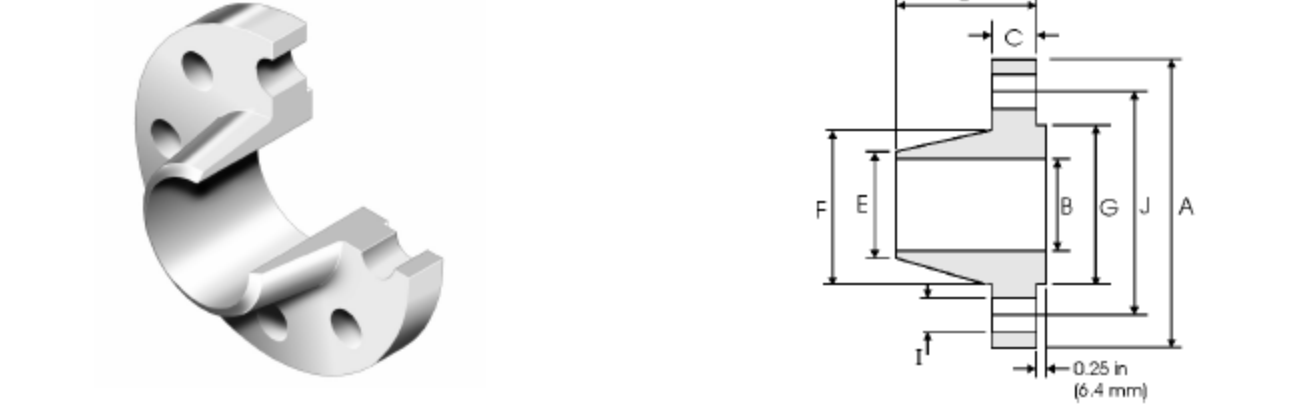

공칭 크기		외경	내 직경	플랜지 링 높이	베이스의 허브 직경	용접 끝 OD	플랜지 벽 두께	얼굴 직경을 밀봉합니다	얼굴 높이를 밀봉합니다	플랜지 전체 높이	중앙 원의 직경	볼트 구멍의 수	볼트 홀 직경
DN	NPS	A	B	C	F	E		G		D	J		I
15	1/2	95.3	15.7	14.2	38.1	21.3	5.6	35	6.4	52.3	66.5	4	15.7
20	3/4	117.3	20.8	15.7	47.8	26.7	5.9	42.9	6.4	57.2	82.6	4	19.1
25	1	124	26.7	17.5	53.8	33.5	6.8	50.8	6.4	62	88.9	4	19.1
32	1-1/4	133.4	35.1	20.6	63.5	42.2	7.1	63.5	6.4	66.6	98.6	4	19.1
40	1-1/2	155.4	40.9	22.4	69.9	48.3	7.4	73.2	6.4	69.9	114.3	4	22.4
50	2	165.1	52.6	25.4	84.1	60.5	7.9	91.9	6.4	73.2	127	8	19.1
65	2-1/2	190.5	62.7	28.4	100.1	73.2	10.5	104.6	6.4	79.3	149.4	8	22.4
80	3	209.6	78	31.8	117.3	88.9	10.9	127	6.4	82.6	168.1	8	22.4
90	3-1/2	228.6	90.2	35.1	133.4	101.6	11.4	139.7	6.4	85.9	184.2	8	25.4
100	4	254	102.4	35.1	146.1	114.3	11.9	157.2	6.4	88.9	200.2	8	25.4
125	5	279.4	128.3	38.1	177.8	141.2	12.9	185.7	6.4	101.6	235	8	25.4
150	6	317.5	154.2	41.1	206.2	168.4	14.2	215.9	6.4	103.1	269.7	12	25.4
200	8	381	202.7	47.8	260.4	219.2	16.5	269.7	6.4	117.3	330.2	12	28.4
250	10	444.5	254.5	53.8	320.5	273	18.5	323.8	6.4	124	387.4	16	31.8
300	12	520.7	304.8	57.2	374.7	323.8	19	381	6.4	136.7	450.9	16	35.1
350	14	584.2	336.6	60.5	425.5	355.6	19	412.7	6.4	149.4	514.4	20	35.1
400	16	647.7	387.4	63.5	482.6	406.4	19	469.9	6.4	152.4	571.5	20	38.1
450	18	711.2	438.2	66.6	533.4	457.2	19	533.4	6.4	165.1	628.7	24	38.1
500	20	774.7	489	69.9	587.2	508	19	584.2	6.4	168.1	685.8	24	41.1
600	24	914.4	590.6	76.2	701.5	609.6	19	692.1	6.4	174.8	812.8	24	47.8

애플리케이션

육상/해외 석유 및 가스 필드 수집 및 운송 파이프 라인 네트워크
작동 조건 매개 변수 : 압력 4-7MPA, 온도 -30 ~ 120 ℃, HITS/CO태 부식 미디어
기술 특성 :
재료는 A350 LF2 (낮은 온도 강인성 강철) 또는 A182 FIP316 (Sulfitant ransent)로 선택됩니다
. 가스켓, API 6A 웰 헤드 장비 사양
포스트 - 용접 열 처리 (PWHT)는 용접 후 용접 잔류 응력을 제거하기 위해 용접 후 필요합니다.
전형적인 사례 : 셰일 가스 필드에서 고압 가스 수집 스테이션의 배출 파이프 라인 연결은 NACE MR0175 산성 환경 인증
저 - 온도 파이프 라인을
통과 해야
합니다 A350 LF3 (-196 ℃ 충격 테스트 통과)의
.
확장 된 목 설계 (파이프 벽 두께의 2 배 이상) 낮은 온도 콜드 - 수축 스트레스 진공 -
재킷 콜드 - 절연 구조 플랜지를 채택합니다.
