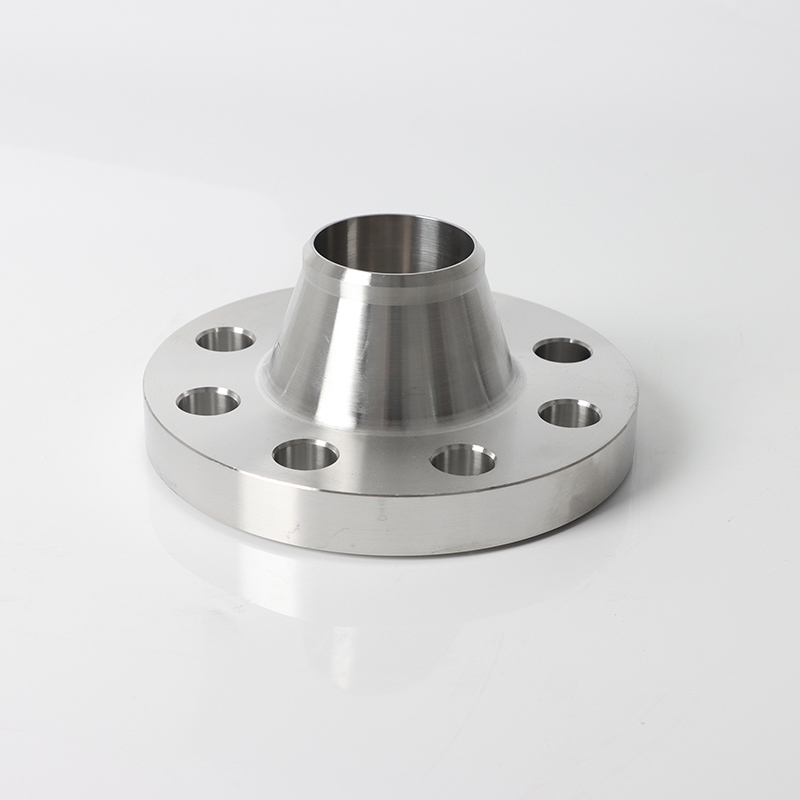

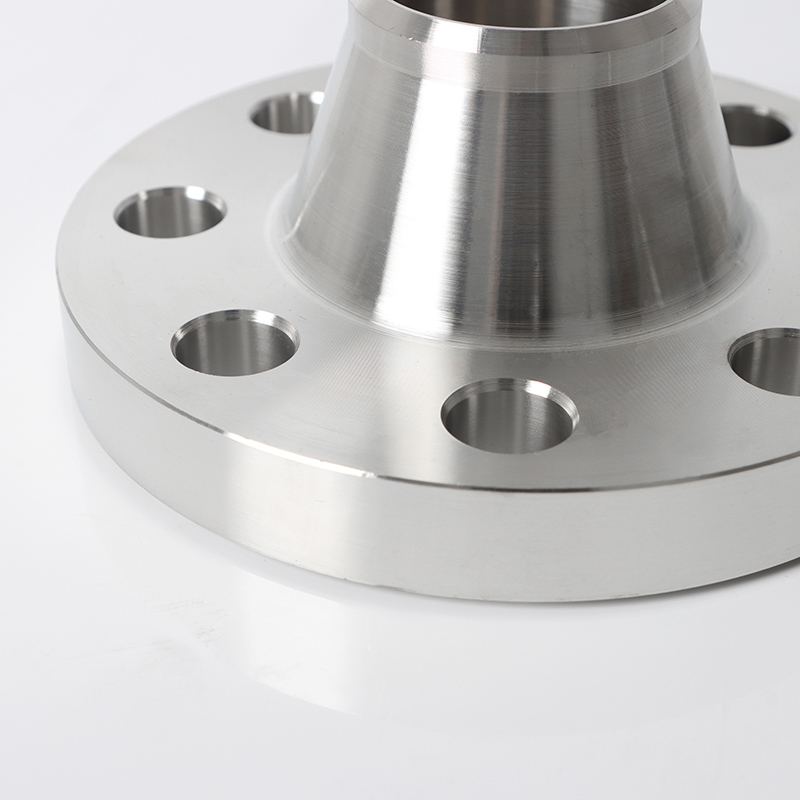

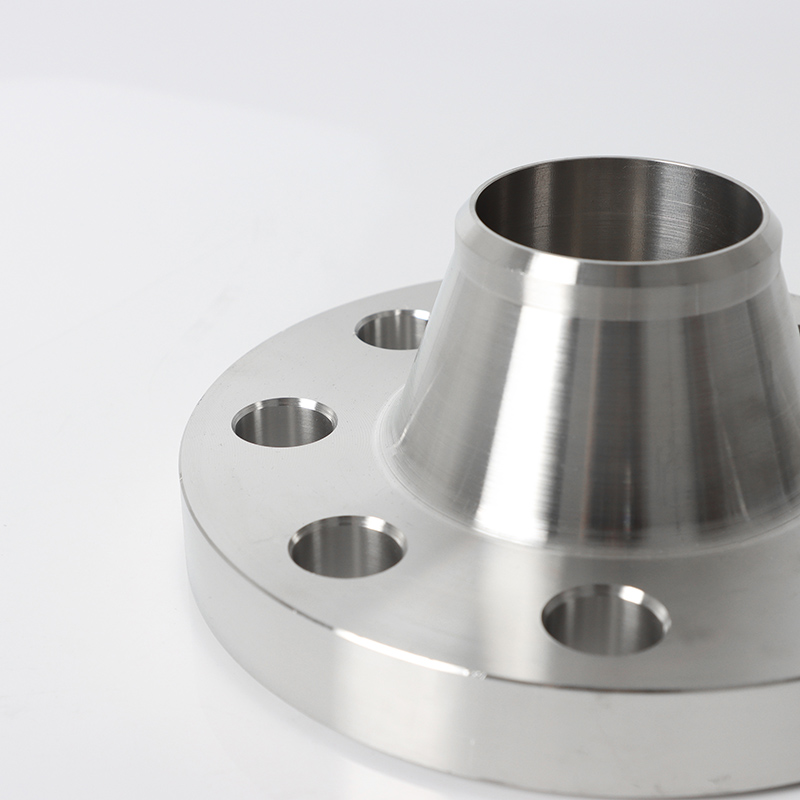

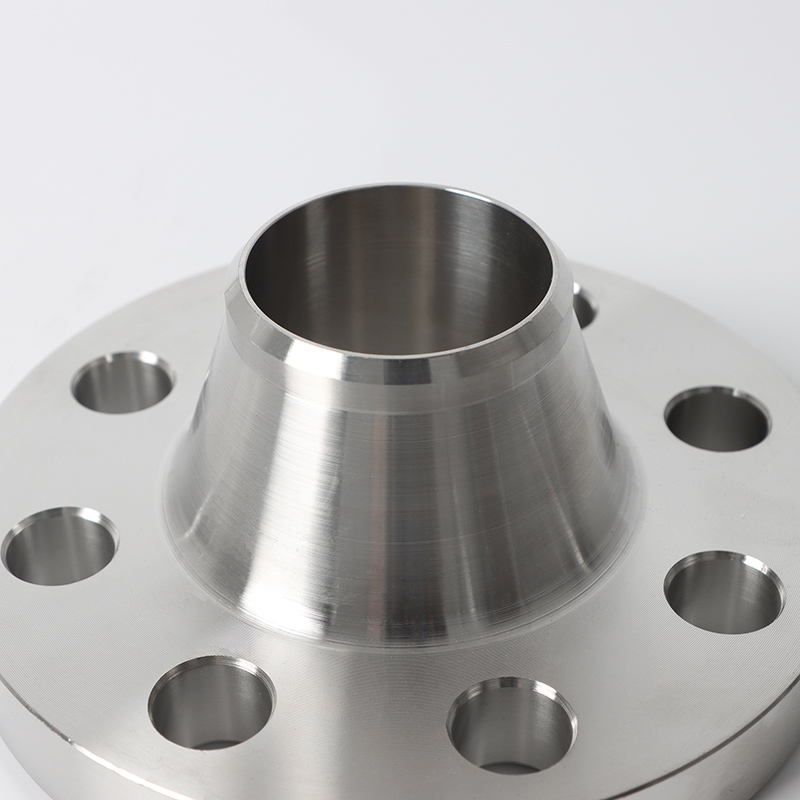

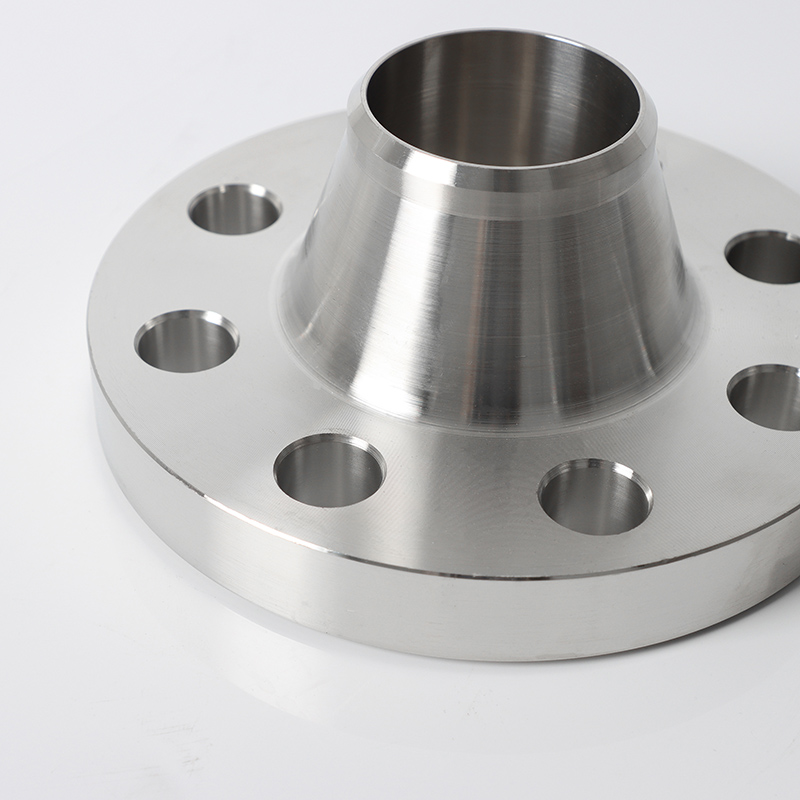

ANSI B16.5 900lb 용접 목 플랜지 (WN), 긴 목 플랜지 하이 허브 플랜지 디스크

에 공유하기:

ANSI B16.5 900lb 용접 목 플랜지 (WN), 긴 목 플랜지 하이 허브 플랜지 디스크

생산 표준 ：ASME B16.5 (ANSI B16.5), EN 1092-1, DIN 2627, DIN 2633, DIN 2638, ISO 7005-1, JIS B2220, GOST 12820-80, GOST 12821-80, GB/T 9112 ~ 9124, 4087, API 6A, NBR 6111, KS B 1503.

재료 ： 스테인레스 스틸 : Inconel600 (UNS No6600), Inconel625 (UNS NO6625), LNCOLOY800 (UNS NO8800), LNCOLOY800H (UNS NO8810), HASTELLOYC-276, HASTELLOYC-22, MONEL400, S32205, S32750.

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
플랜지
제품 브랜드：
SDFL

제품 설명

고품질 단조 스테인레스 스틸 플랜지 및 파이프 피팅
우리가 생산하는 단조 플랜지-신뢰할 수있는 산업 파이프 라인 파트너

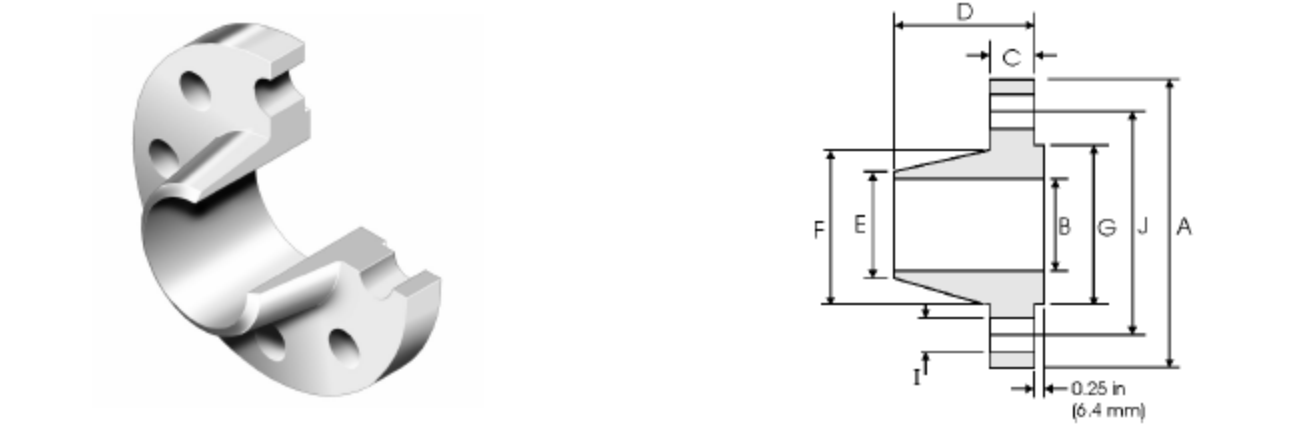

공칭 크기		외경	내 직경	플랜지 링 높이	베이스의 허브 직경	용접 끝 OD	플랜지 벽 두께	얼굴 직경을 밀봉합니다	얼굴 높이를 밀봉합니다	플랜지 전체 높이	중앙 원의 직경	볼트 구멍의 수	볼트 홀 직경
DN	NPS	A	B	C	F	E		G		D	J		I
15	1/2	120.6	15.7	22.3	38.1	21.3	5.6	35	6.4	60.45	82.6	4	22.3
20	3/4	130	20.8	25.4	44	26.7	5.9	42.9	6.4	69.85	88.9	4	22.3
25	1	149.3	26.7	28.4	52.3	33.5	6.8	50.8	6.4	73.15	101.6	4	25.4
32	1-1/4	158.7	35.1	28.4	63.5	42.2	7.1	63.5	6.4	73.15	111.3	4	25.4
40	1-1/2	177.8	40.9	31.7	69.85	48.3	7.4	73.15	6.4	82.5	124	4	28.4
50	2	215.9	52.6	38.1	104.6	60.45	7.9	91.9	6.4	101.6	165.1	8	25.4
65	2-1/2	244.3	62.7	41.1	123.9	73.15	10.5	104.6	6.4	104.6	190.5	8	28.4
80	3	241.3	78	38.4	127	88.9	10.9	127	6.4	101.6	190.5	8	25.4
100	4	292.1	102.4	44.4	158.7	114.3	11.9	157.2	6.4	114.3	234.9	8	31.7
125	5	349.2	128.3	50.8	190.5	141.2	12.9	185.7	6.4	127	279.4	8	35
150	6	381	154.2	55.6	234.9	168.4	14.2	215.9	6.4	139.7	317.5	12	31.7
200	8	469.9	202.7	63.5	298.4	219.2	16.5	269.7	6.4	162	393.7	12	38.1
250	10	546.1	254.5	69.85	368.3	273	18.5	323.8	6.4	184.1	469.9	16	38.1
300	12	609.6	304.8	79.25	419.1	323.8	19	381	6.4	200.1	533.4	20	38.1
350	14	641.3	336.6	85.8	450.8	355.6	19	412.7	6.4	212.8	558.8	20	41.1
400	16	704.8	387.4	88.9	508	406.4	19	469.9	6.4	215.9	615.9	20	44.4
450	18	787.4	438.2	101.6	565.1	457.2	19	533.4	6.4	228.6	685.8	20	50.8
500	20	857.2	489	107.9	622.3	508	19	584.2	6.4	247.6	749.3	20	53.8
600	24	1041.4	590.6	139.7	749.3	609.6	19	692.1	6.4	292.1	901.7	20	66.6

화학 파이프 라인 케이스

(1) 고압 반응기 파이프 라인 시스템
전형적인 매체 : 수소 (수소화 반응), 에틸렌 (중합 반응)
기술 솔루션 :
크롬-몰리브덴 스틸 A182 F11/F22 (수소-유도 된 크래킹에 내성)
완전 자동 용접 + 100% RT 검사
불일치 718 금속 상처 주저
예 : 폴리 폴리 틀린-폴리 폴리 틀린, 폴리 폴리 틀린, 폴리 폴리 라인. 설계 압력 6.3 MPa @ 350 ℃
(2) 부식 미디어의 운송
특수 작업 조건 :
98% 황산 파이프 라인 : Hastelloy C276 플랜지 + PTFE
안감 가성 소다 증발 시스템 : A182 F317L 초대형 탄소 스테인리스 스틸
