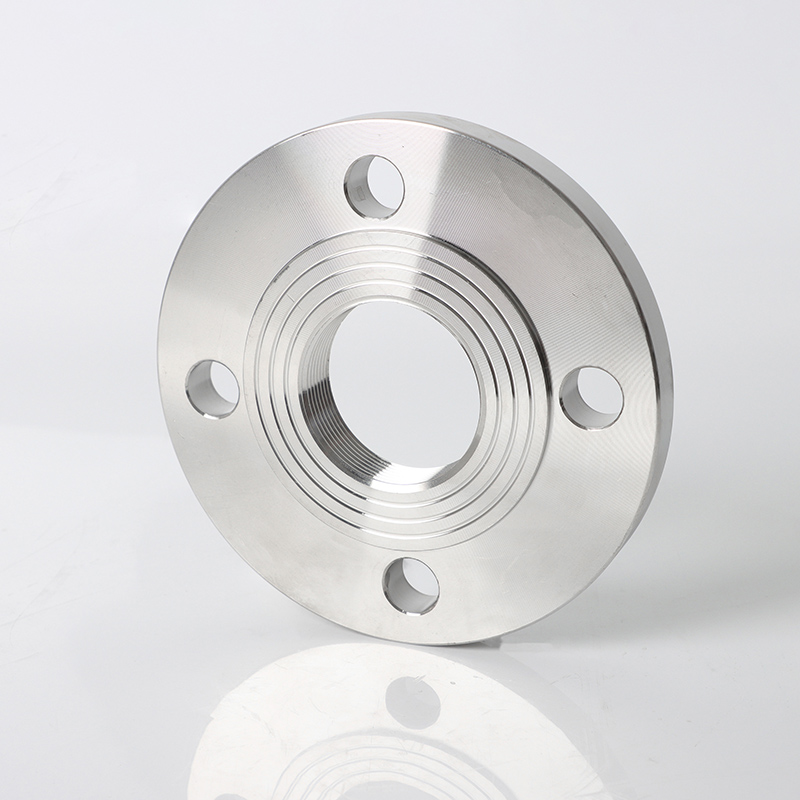

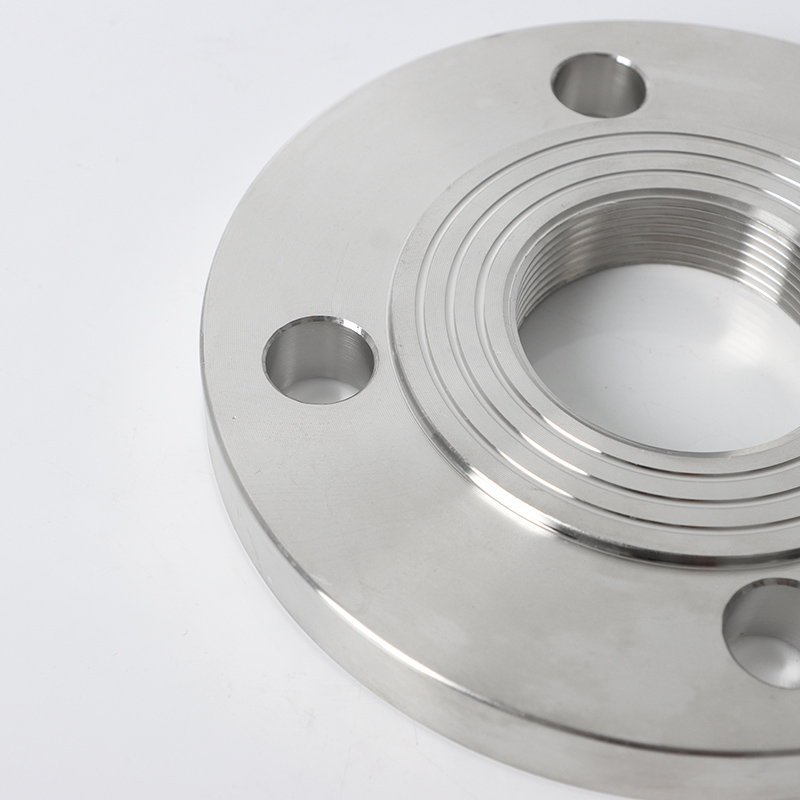

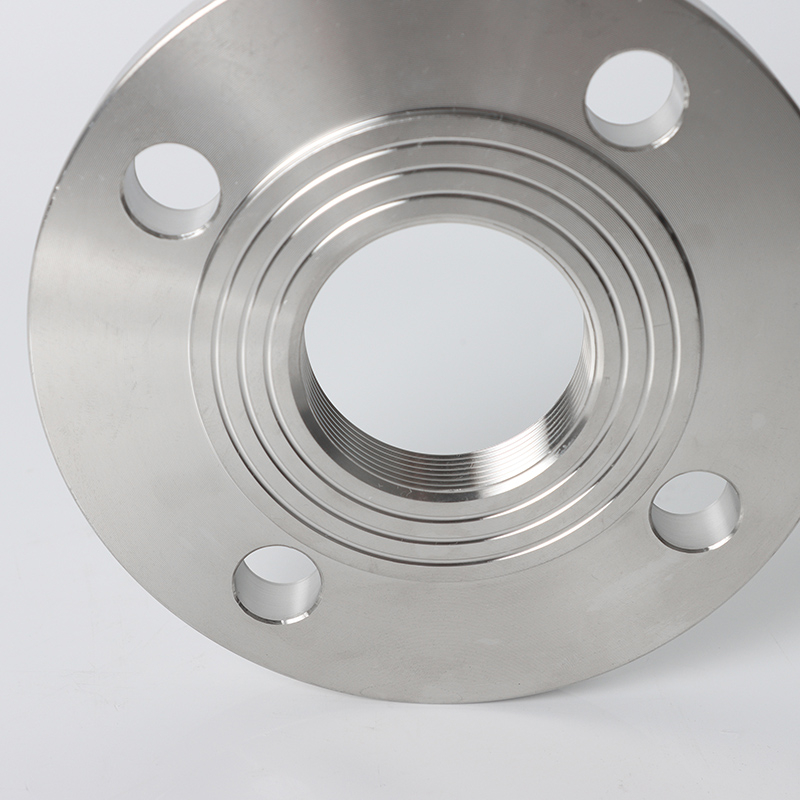

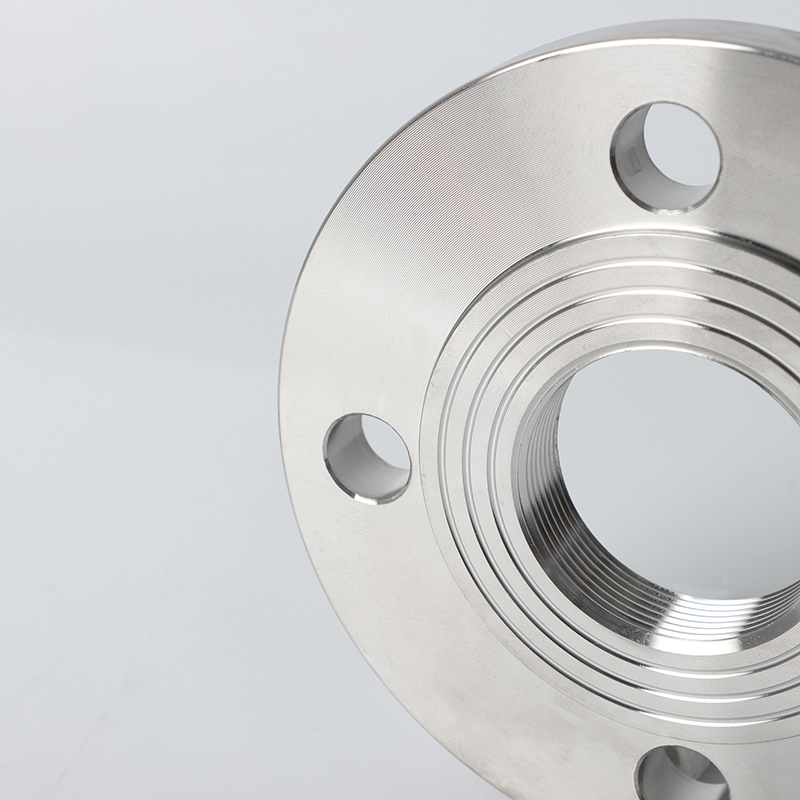

플랜지
SDFL

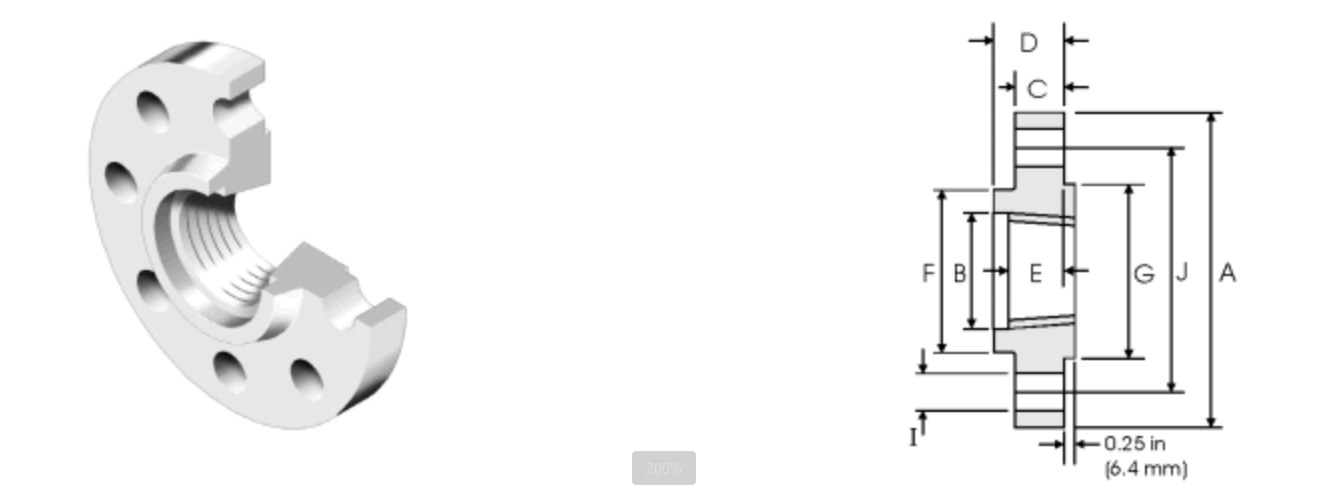

| 공칭 크기 | 외경 | 중앙 원의 직경 | 볼트 홀 직경 | 볼트 구멍의 수 | 내 직경 | 플랜지 링 높이 | 용접 그루브 직경 | 플랜지 전체 높이 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 | |
| DN | NPS | Ａ | Ｊ | I | Ｅ | Ｃ | Ｆ | Ｄ | Ｇ | ||
| １５ | 1/2 | ９５．３ | ６６．５ | １５．７ | ４ | １７ | １４．２ | ３８．１ | ２２．４ | ３５．１ | ６．４ |
| ２０ | 3/4 | １１７．３ | ８２．６ | １９．１ | ４ | ２２．５ | １５．７ | ４７．８ | ２５．４ | ４２．９ | ６．４ |
| ２５ | 1 | １２４ | ８８．９ | １９．１ | ４ | ２９ | １７．５ | ５３．８ | ２６．９ | ５０．８ | ６．４ |
| ３２ | 1-1/4 | １３３．４ | ９８．６ | １９．１ | ４ | ３７．５ | ２０．６ | ６３．５ | ２８．４ | ６３．５ | ６．４ |
| ４０ | 1-1/2 | １５５．４ | １１４．３ | ２２．４ | ４ | ４３．５ | ２２．４ | ６９．８５ | ３１．７５ | ７３．１５ | ６．４ |
| ５０ | 2 | １６５．１ | １２７ | １９．１ | ８ | ５５ | ２５．４ | ８４．１ | ３６．６ | ９１．９ | ６．４ |
| ６５ | 2-1/2 | １９０．５ | １４９．４ | ２２．４ | ８ | ７１ | ２８．４ | １００．１ | ４１．１ | １０４．６ | ６．４ |
| ８０ | 3 | ２０９．６ | １６８．１ | ２２．４ | ８ | ８３．５ | ３１．７５ | １１７．３ | ４６ | １２７ | ６．４ |
| ９０ | 3-1/2 | ２２８．６ | １８４．２ | ２５．４ | ８ | ９６ | ３５．１ | １３３．４ | ４９．３ | １３９．７ | ６．４ |
| １００ | 4 | ２７３．１ | ２１５．９ | ２５．４ | ８ | １０８．５ | ３８．１ | １５２．４ | ５３．８ | １５７．２ | ６．４ |
| １２５ | 5 | ３３０．２ | ２６６．７ | ２８．４ | ８ | １３４ | ４４．５ | １８９ | ６０．４５ | １８５．７ | ６．４ |
| １５０ | ６ | ３５５．６ | ２９２．１ | ２８．４ | １２ | １５９．５ | ４７．８ | ２２２．３ | ６６．５５ | ２１５．９ | ６．４ |
애플리케이션 산업 파이프 라인 시스템 및 시나리오
(1) 석유, 가스 및 화학 산업 :
소규모 장비 수입 및 수출 : 용접에 영향을 미치지 않도록 펌프, 밸브 및 필터의 연결 우회 장비 유지 보수
(2) 전기 및 에너지 산업 :
원자력 보조 파이프 라인 : 비 안전 수준 시스템 (예 : 냉각수 우회)
열 시스템 : 발전소 응축수 회복 파이프 라인, 온도 ≤ 200 ° C
(3) 수처리 및 환경 보호 엔지니어링
산업 폐수 처리 : 산성 플랜지 (예 : hastelloy)는 pH 조절 파이프 라인에 사용됩니다. 고압 역삼 투 (RO) 멤브레인 모듈 전면/후면 파이프 라인 연결.
담수화 장비 : 고압 역삼 투 (RO) 멤브레인 그룹 전면/후면 파이프 라인 연결.
(4) 선박 및 해양 공학 :
소방 시스템 및 유압 제어 파이프 라인과 같은 해외 플랫폼 보조 파이프 라인.
선박 연료/윤활제 시스템 : 중간 압력 파이프 라인 (클래스 600lb)의 나사산 연결.
매개 변수 설명
표준 ANSI B16.5 (ASME B16.5)
압력 등급 클래스 600lb (대략 PN10 ~ PN40)
재료 : 탄소강 (A105), 스테인레스 스틸 (304/316), 합금강 (F11/F22)
밀봉 표면 볼록 표면 (RF), 평평한 표면 (FF)
적용 가능한 온도 -29 ° C ~+200 ° C (탄소강), -196 ° C ~+400 ° C (스테인레스 스틸)
스레드 유형 NPT (미국 표준 테이퍼 스레드), BSPT (영국 표준 테이퍼 스레드)
