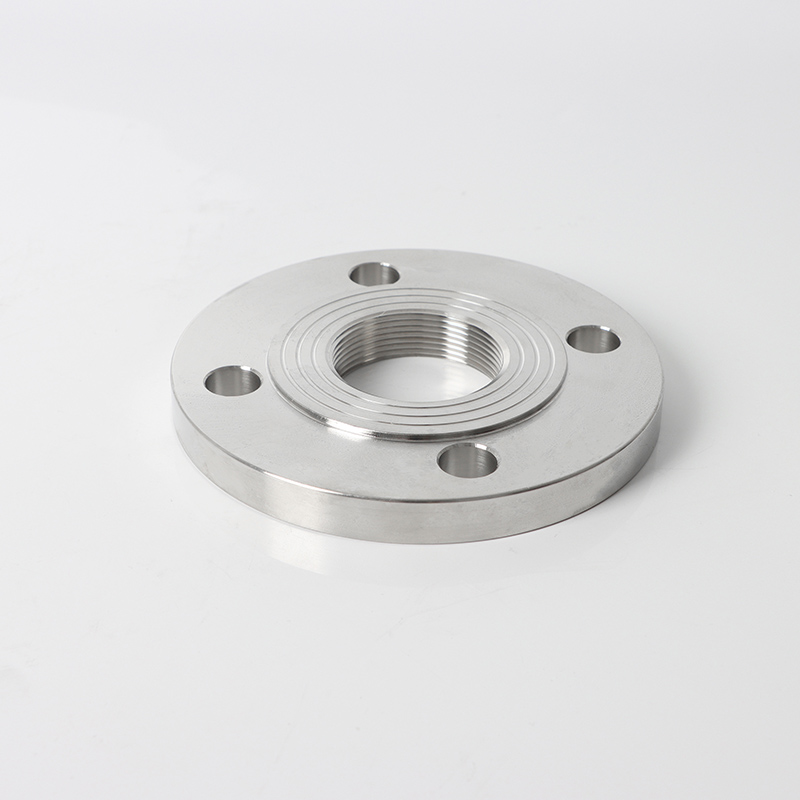

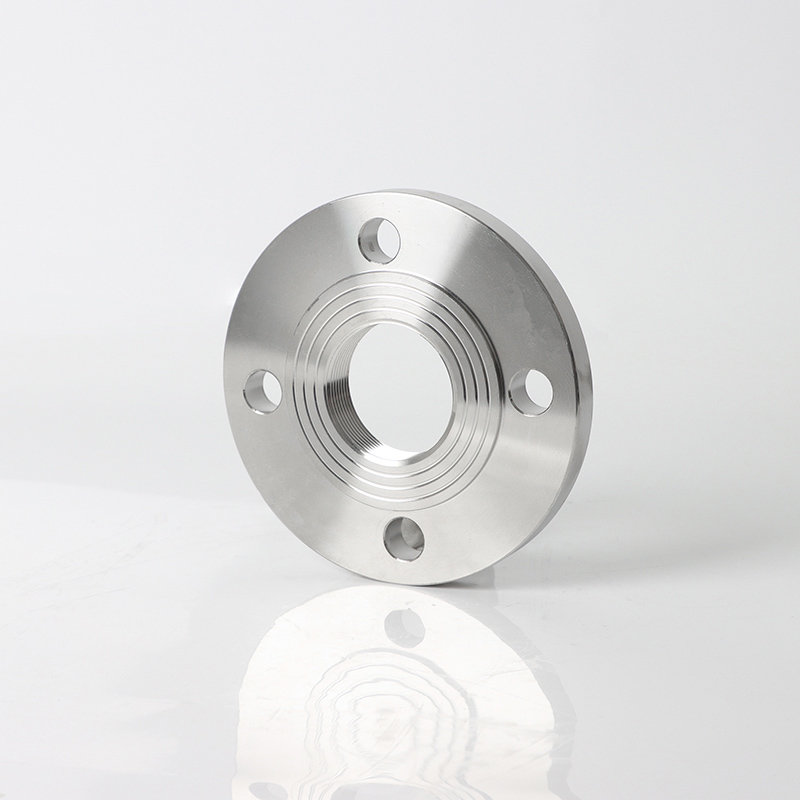

플랜지
SDFL

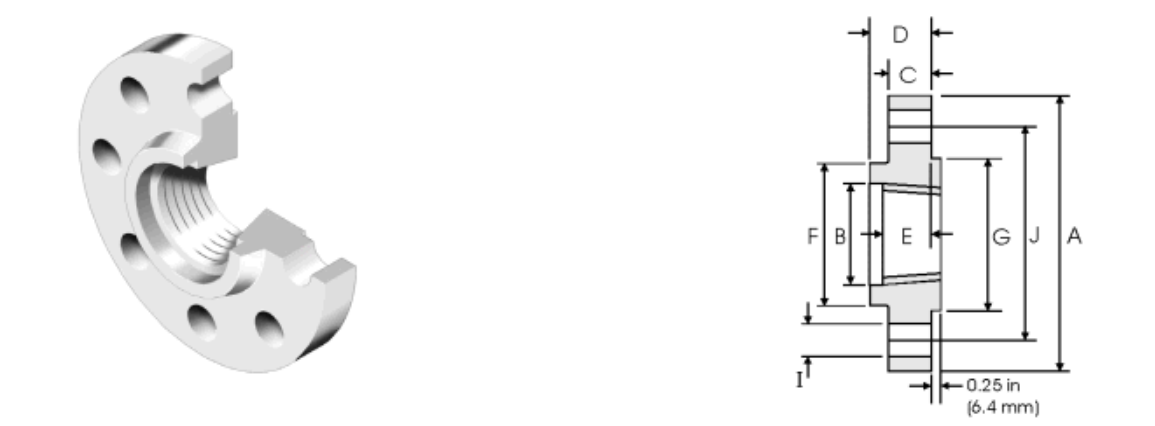

| 공칭 크기 | 외경 | 중앙 원의 직경 | 볼트 홀 직경 | 볼트 구멍의 수 | 내 직경 | 플랜지 링 높이 | 용접 그루브 직경 | 플랜지 전체 높이 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 | |
| DN | NPS | A | J | I | E | C | F | D | G | ||
| 15 | 1/2 | 95.3 | 66.5 | 15.7 | 4 | 17 | 14.2 | 38.1 | 22.4 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 22.5 | 15.7 | 47.7 | 25.4 | 42.9 | 6.4 |
| 25 | 1 | 124 | 88.9 | 19.1 | 4 | 29 | 17.5 | 53.8 | 26.9 | 50.8 | 6.4 |
| 32 | 1-1/4 | 133.4 | 98.6 | 19.1 | 4 | 37.5 | 20.6 | 63.5 | 28.4 | 63.5 | 6.4 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.4 | 4 | 43.5 | 22.4 | 69.85 | 31.75 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 55 | 25.4 | 84 | 36.6 | 91.9 | 6.4 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.4 | 8 | 71 | 28.4 | 100 | 41.1 | 104.6 | 6.4 |
| 80 | 3 | 209.6 | 168.1 | 22.4 | 8 | 83.5 | 31.75 | 117.3 | 46 | 127 | 6.4 |
| 90 | 3-1/2 | 228.6 | 184.2 | 25.4 | 8 | 96 | 35.1 | 133.3 | 49.3 | 139.7 | 6.4 |
| 100 | 4 | 254 | 200.1 | 25.4 | 8 | 108.5 | 35.1 | 146 | 50.8 | 157.2 | 6.4 |
| 125 | 5 | 279.4 | 234.9 | 25.4 | 8 | 134 | 38.1 | 177.8 | 53.8 | 185.7 | 6.4 |
| 150 | 6 | 317.5 | 269.7 | 25.4 | 12 | 159.5 | 41.1 | 206.2 | 57.15 | 215.9 | 6.4 |
저압/소분자 파이프 라인 시스템 :
(1) 물, 공기, 증기, 오일 등과 같은 저압 유체를 전달하는 데 일반적으로 사용됩니다.
(2) DN15-DN100 (Half '-4 ') 파이프 라인에 가장 적합한 것.
(3) 더 큰 직경에 비해 나사산 씰은 누출 위험을 줄일 수 있습니다.
공간이 제한된 설치 환경 :
(1) 내부 스레드 플랜지는 용접없이 스레드를 통해 파이프 라인에 직접 연결되어있어 용접 부위가 좁거나 어렵습니다.
주의가 필요한 문제 :
(1) 밀봉을 보장하기 위해 스레드 실란트 (예 : 로커 타이트), 원시 테이프 또는 금속 개스킷과 함께 사용해야합니다.
(2) 장기 진동으로 인해 실이 느슨해 질 수 있으며 정기 검사가 필요합니다.
(3) 내부 스레드 플랜지는 일반적으로 클래스 600lb 아래의 중간 압력 시스템에서 일반적으로 사용되며, 고압이 쉽게 스레드 누출을 유발할 수 있으므로

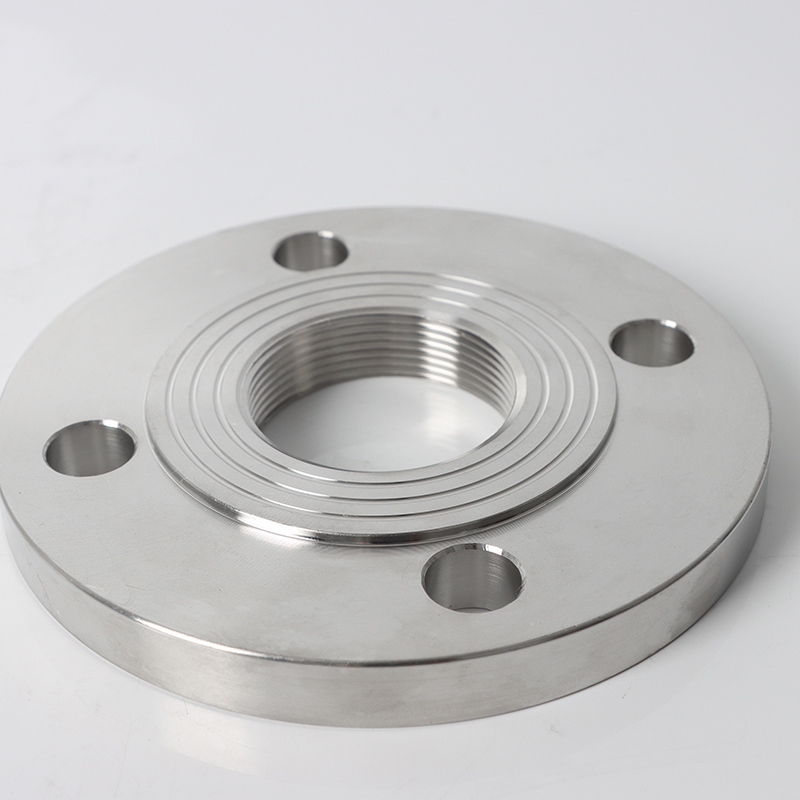

내부 스레드 설계 :
(1) 플랜지 내부 구멍은 암 스레드로 가공되며, 용접없이 수컷 실 파이프 나 피팅에 직접 조여 질 수 있습니다.

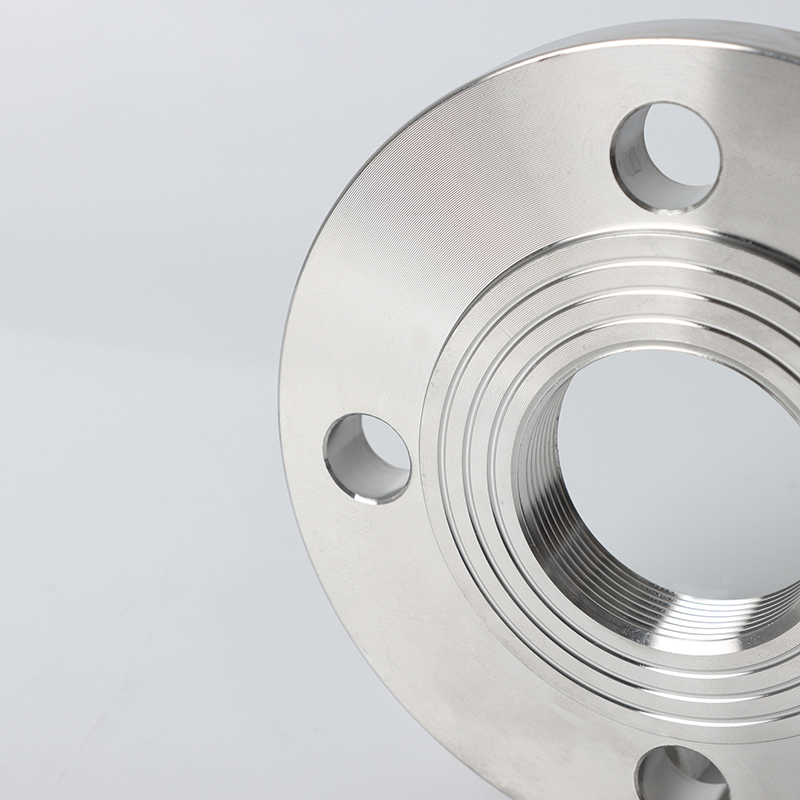

플랜지 페이스 유형 :
(1) 평평한면 (FF) : 저압, 비 임계 밀봉 응용 분야에 적합합니다.
(2) RF (CARIED FACE) : 밀봉 성능을 향상시키기 위해 밀봉 개스킷 그루브가 장착되어 있습니다.
