플랜지
SDFL

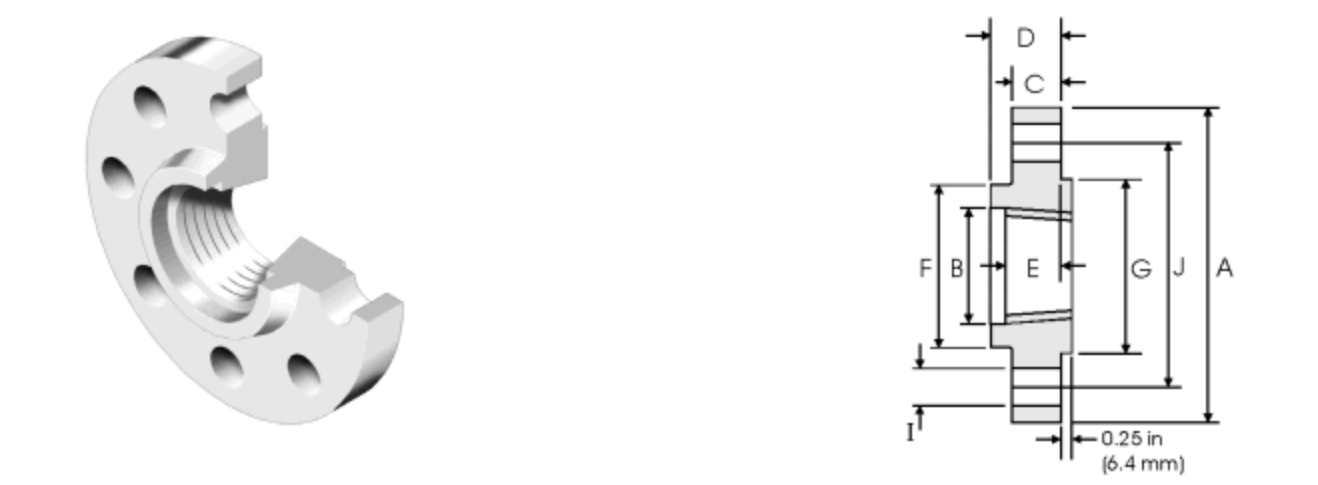

| 공칭 크기 | 외경 | 중앙 원의 직경 | 볼트 홀 직경 | 볼트 구멍의 수 | 내 직경 | 플랜지 링 높이 | 용접 그루브 직경 | 플랜지 전체 높이 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 | |
| DN | NPS | A | J | I | E | Ｃ | Ｆ | D | G | ||
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 17 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 22.5 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 29 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 37.5 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 43.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 55 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 71 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
| 80 | 3 | 241.3 | 190.5 | 25.4 | 8 | 83.5 | 38.1 | 127 | 53.8 | 127 | 6.4 |
| 100 | 4 | 292.1 | 234.9 | 31.7 | 8 | 108.5 | 44.4 | 158.7 | 69.85 | 157.2 | 6.4 |
| 125 | 5 | 349.2 | 279.4 | 35 | 8 | 134 | 50.8 | 190.5 | 79.25 | 185.7 | 6.4 |
| 150 | 6 | 381 | 317.5 | 31.7 | 12 | 159.5 | 55.6 | 234.9 | 85.8 | 215.9 | 6.4 |
응용 시나리오 자료 설명
(1) ANSI B16.5, ASME B16.47, DIN, JIS 및 기타 표준을 준수하여 상호 교환 성을 보장합니다.
다양한 재료 :
(1) 스테인레스 스틸 (304/316/316L) : 내식성, 화학 및 식품 산업에 적합합니다.
(2) 탄소강 (A105) : 경제적이고 내구성이 뛰어나 일반 산업 파이프 라인에 적합합니다.
(3) 합금강 (F11/F22) : 전력 산업에 적합한 고온 및 고압에 내성.
핵심 정의 및 표준 사양

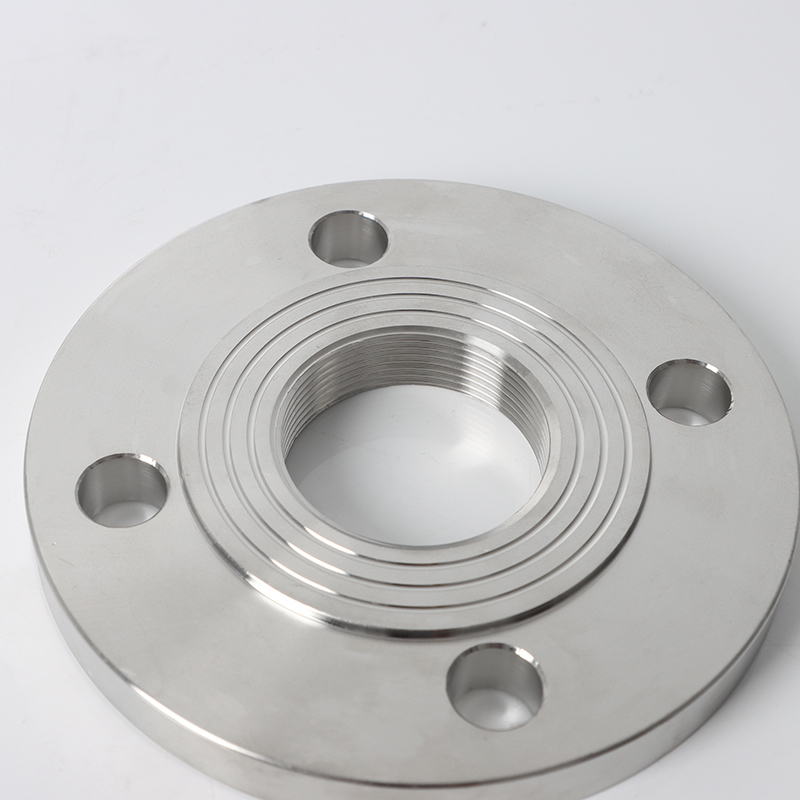

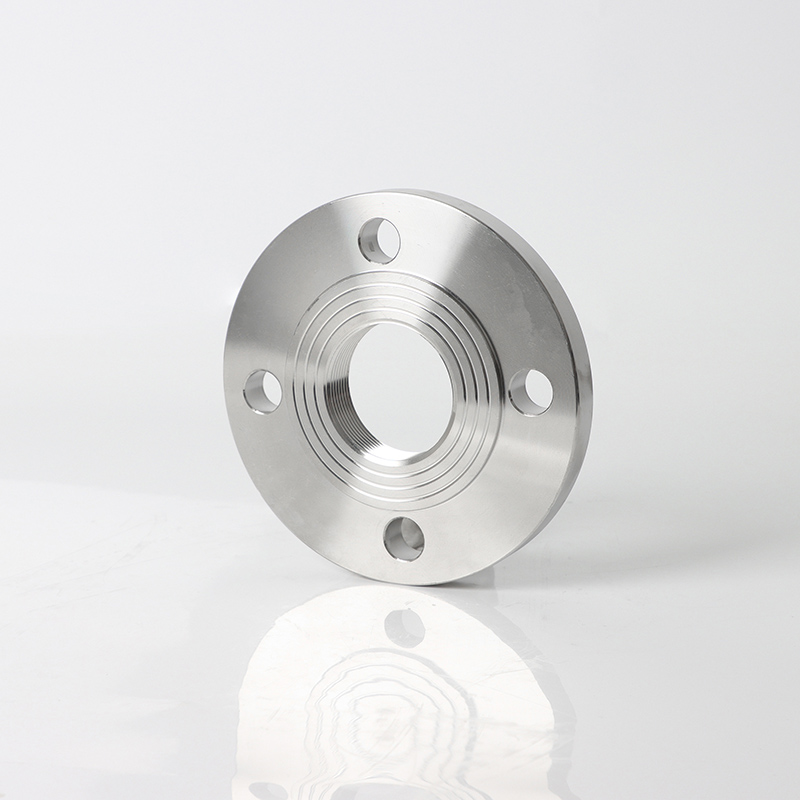

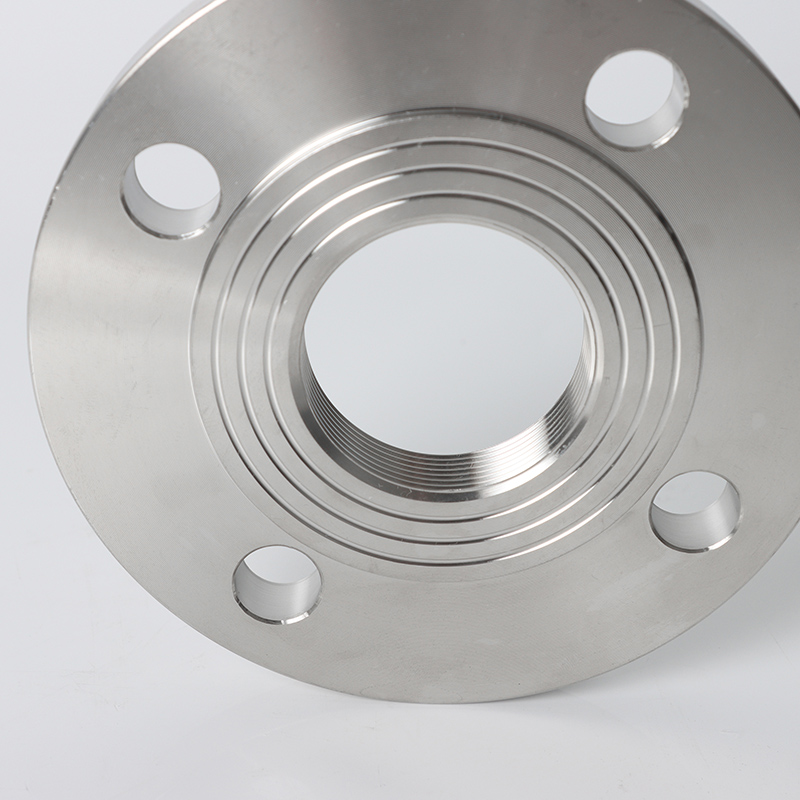

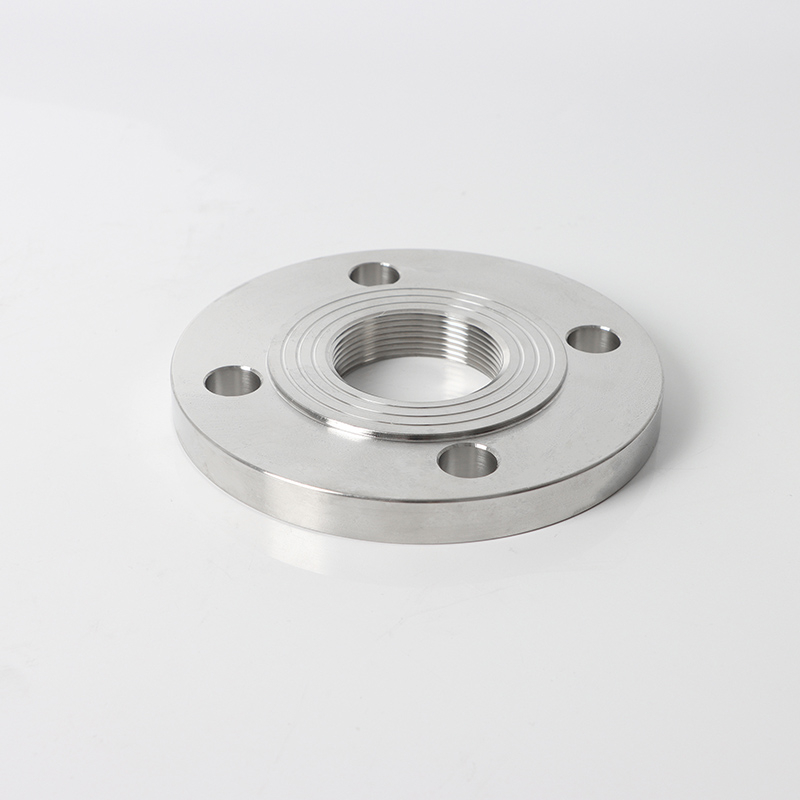

ANSI 900lb TH 플랜지는 ASME B16.5 표준을 엄격히 준수하는 고압 나사 목 플랜지입니다. 주요 기능은 다음과 같습니다.
압력 등급 : 클래스 900lb (PN15 ~ PN65, 약 15.3MPA에 해당)
연결 방법 : 플랜지 넥에는 내부 스레드 (NPT/BSPT)가 있으며 파이프 라인의 외부 스크립트에 직접 나사로 나입합니다.
밀봉 표면 유형 :
볼록 표면 (RF) : 표준 금속 개스킷 (예 : 포장 된 개스킷)이 필요합니다.
링 연결 표면 (RTJ) : 극도의 고압 조건에 사용 (특별 순서 필수)
| 공칭 크기 | 외경 | 중앙 원의 직경 | 볼트 홀 직경 | 볼트 구멍의 수 | 내 직경 | 플랜지 링 높이 | 용접 그루브 직경 | 플랜지 전체 높이 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 | |
| DN | NPS | A | J | I | E | Ｃ | Ｆ | D | G | ||
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 17 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 22.5 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 29 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 37.5 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 43.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 55 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 71 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
| 80 | 3 | 241.3 | 190.5 | 25.4 | 8 | 83.5 | 38.1 | 127 | 53.8 | 127 | 6.4 |
| 100 | 4 | 292.1 | 234.9 | 31.7 | 8 | 108.5 | 44.4 | 158.7 | 69.85 | 157.2 | 6.4 |
| 125 | 5 | 349.2 | 279.4 | 35 | 8 | 134 | 50.8 | 190.5 | 79.25 | 185.7 | 6.4 |
| 150 | 6 | 381 | 317.5 | 31.7 | 12 | 159.5 | 55.6 | 234.9 | 85.8 | 215.9 | 6.4 |
응용 시나리오 자료 설명
(1) ANSI B16.5, ASME B16.47, DIN, JIS 및 기타 표준을 준수하여 상호 교환 성을 보장합니다.
다양한 재료 :
(1) 스테인레스 스틸 (304/316/316L) : 내식성, 화학 및 식품 산업에 적합합니다.
(2) 탄소강 (A105) : 경제적이고 내구성이 뛰어나 일반 산업 파이프 라인에 적합합니다.
(3) 합금강 (F11/F22) : 전력 산업에 적합한 고온 및 고압에 내성.
핵심 정의 및 표준 사양
ANSI 900lb TH 플랜지는 ASME B16.5 표준을 엄격히 준수하는 고압 나사 목 플랜지입니다. 주요 기능은 다음과 같습니다.
압력 등급 : 클래스 900lb (PN15 ~ PN65, 약 15.3MPA에 해당)
연결 방법 : 플랜지 넥에는 내부 스레드 (NPT/BSPT)가 있으며 파이프 라인의 외부 스크립트에 직접 나사로 나입합니다.
밀봉 표면 유형 :
볼록 표면 (RF) : 표준 금속 개스킷 (예 : 포장 된 개스킷)이 필요합니다.
링 연결 표면 (RTJ) : 극도의 고압 조건에 사용 (특별 순서 필수)
