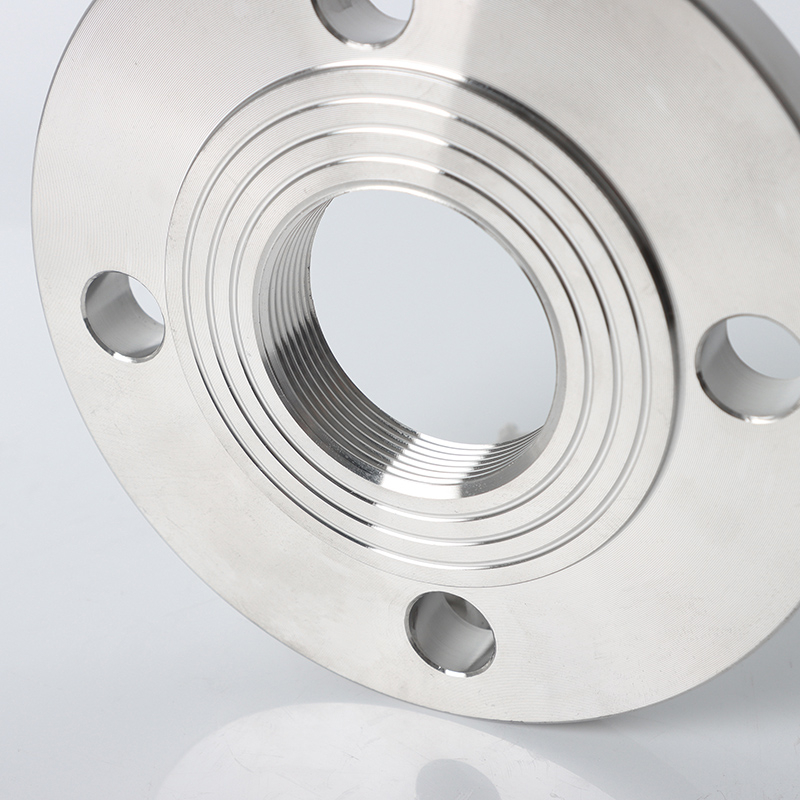

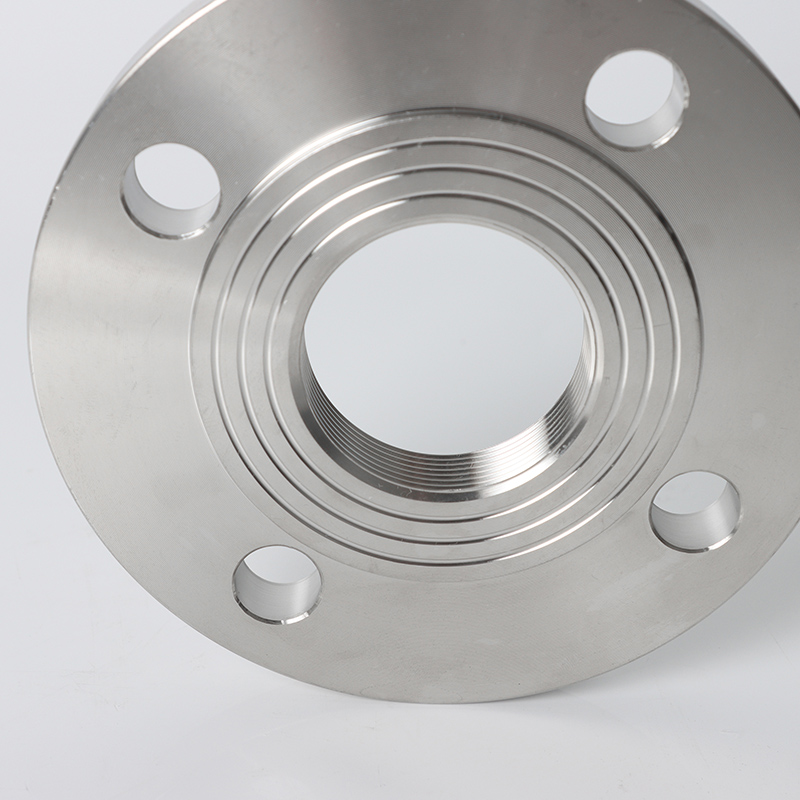

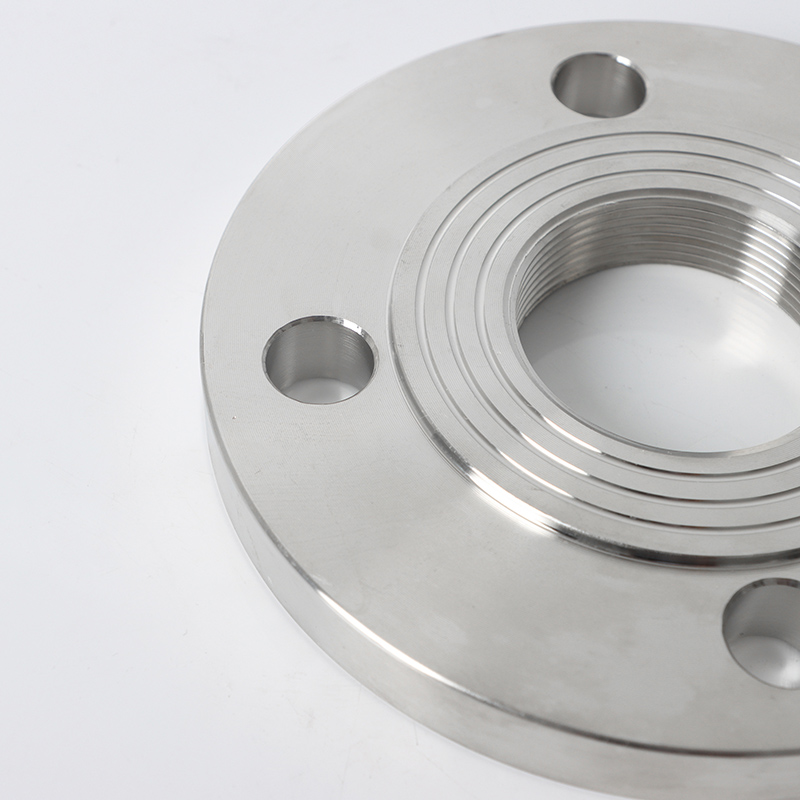

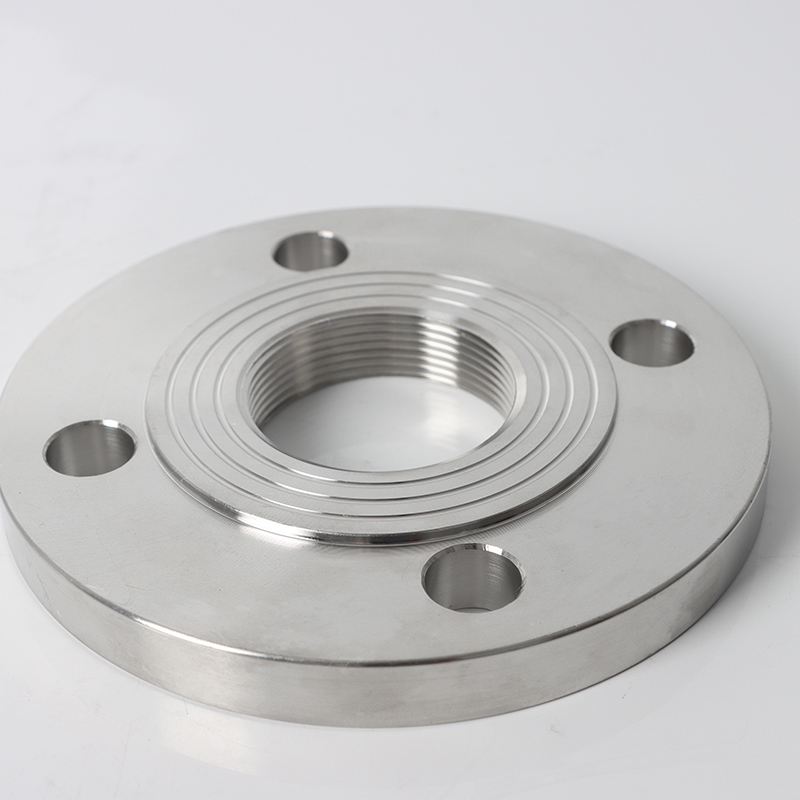

플랜지
SDFL

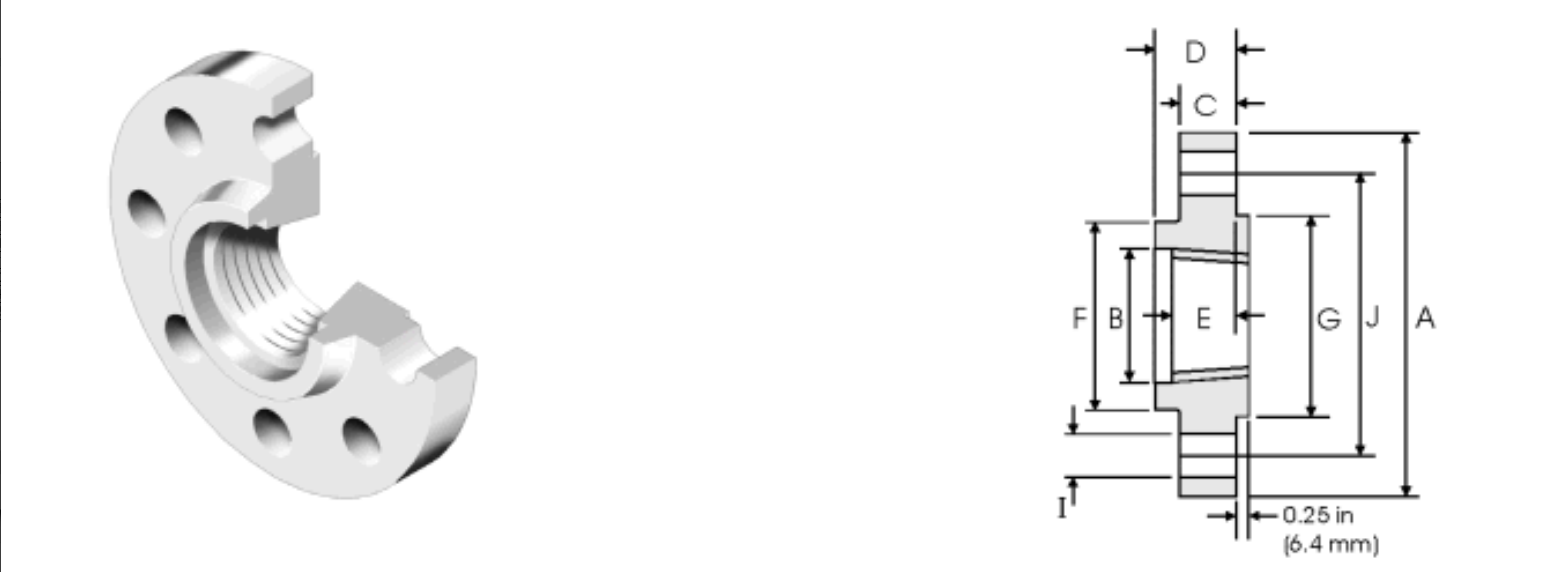

| 공칭 크기 | 외경 | 중앙 원의 직경 | 볼트 홀 직경 | 볼트 구멍의 수 | 내 직경 | 플랜지 링 높이 | 용접 그루브 직경 | 플랜지 전체 높이 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 | |
| DN | NPS | A | J | I | E | C | F | D | G | 6.4 | |
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 17 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 22.5 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 29 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 37.5 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 43.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 55 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 71 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
스레드 강화 기술 :
콜드 롤링 스레드 프로세스 : 절단 스레드에 비해 40% 강도 증가
레이저 클래딩 처리 : 스텔 라이트 6 스레드의 합금 내마모 표면 용접
밀봉 혁신 :
Bimetallic self mightening gasket : 압력이 높을수록 밀봉 성능이 강해집니다 (RTJ 표면에 적용 가능)
나노 코팅 밀봉 : 스레드 스프레이 그래 핀 코팅이 제로 누출을 달성합니다.
디자인 코드
ASME B16.34에 따른 벽 두께 계산 공식 : T ≥ (P × D)/(2S × E+0.8p)
스레드 참여 길이 ≥ 1.5 배 공칭 직경 (DN40은 60mm 이상이 필요합니다)
사전 조임 강제 제어 볼트로드는 ASME PCC-1의 부록 O에 따라 계산됩니다.
NDE 테스트 100% 초음파 테스트 (UT)+액체 침투용 테스트 (PT)
