플랜지
SDFL

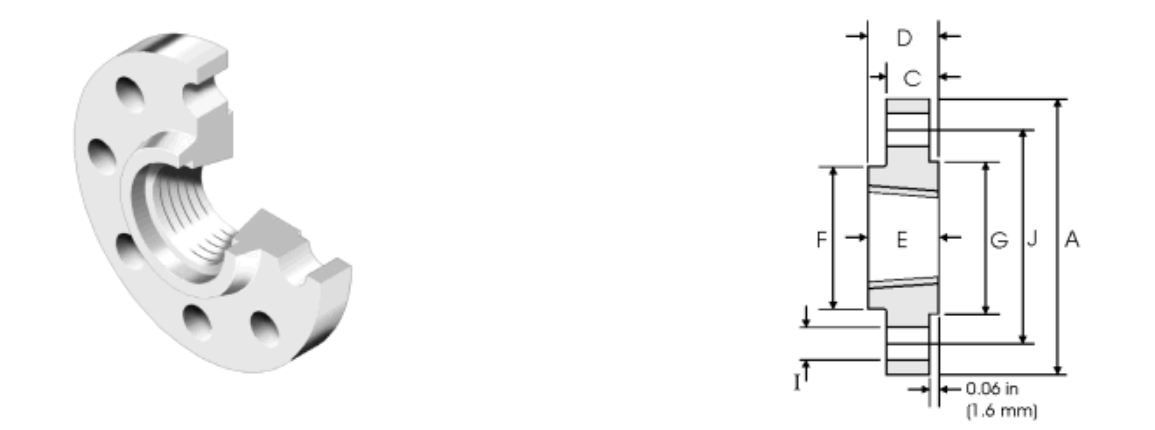

| 공칭 크기 | 외경 | 중앙 원의 직경 | 볼트 홀 직경 | 볼트 구멍의 수 | 내 직경 | 플랜지 링 높이 | 용접 그루브 직경 | 플랜지 전체 높이 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 | |
| DN | NPS | A | J | I | E | C | F | D | G | ||
| 15 | 1/2 | 88.9 | 60.5 | 15.7 | 4 | 17 | 11.2 | 30.2 | 15.7 | 35.1 | 1.6 |
| 20 | 3/4 | 98.6 | 69.9 | 15.7 | 4 | 22.5 | 12.7 | 38.1 | 15.7 | 42.9 | 1.6 |
| 25 | 1 | 108 | 79.3 | 15.7 | 4 | 29 | 14.2 | 49.3 | 17.5 | 50.8 | 1.6 |
| 32 | 1-1/4 | 117.3 | 88.9 | 15.7 | 4 | 37.5 | 15.7 | 58.7 | 20.6 | 63.5 | 1.6 |
| 40 | 1-1/2 | 127 | 98.6 | 15.7 | 4 | 43.5 | 17.5 | 65 | 22.4 | 73.15 | 1.6 |
| 50 | 2 | 152.4 | 120.7 | 19.1 | 4 | 55 | 19.1 | 77.7 | 25.4 | 91.9 | 1.6 |
| 65 | 2-1/2 | 177.8 | 139.7 | 19.1 | 4 | 71 | 22.4 | 90.4 | 28.4 | 104.6 | 1.6 |
| 80 | 3 | 190.5 | 152.4 | 19.1 | 4 | 83.5 | 23.9 | 108 | 30.2 | 127 | 1.6 |
| 90 | 3-1/2 | 215.9 | 177.8 | 19.1 | 8 | 96 | 23.9 | 122.2 | 31.75 | 139.7 | 1.6 |
| 100 | 4 | 228.6 | 190.5 | 19.1 | 8 | 108.5 | 23.9 | 134.9 | 33.3 | 157.2 | 1.6 |
| 125 | 5 | 254 | 215.9 | 22.4 | 8 | 134 | 23.9 | 163.6 | 36.6 | 185.7 | 1.6 |
| 150 | 6 | 279.4 | 241.3 | 22.4 | 8 | 159.5 | 25.4 | 192 | 39.6 | 215.9 | 1.6 |

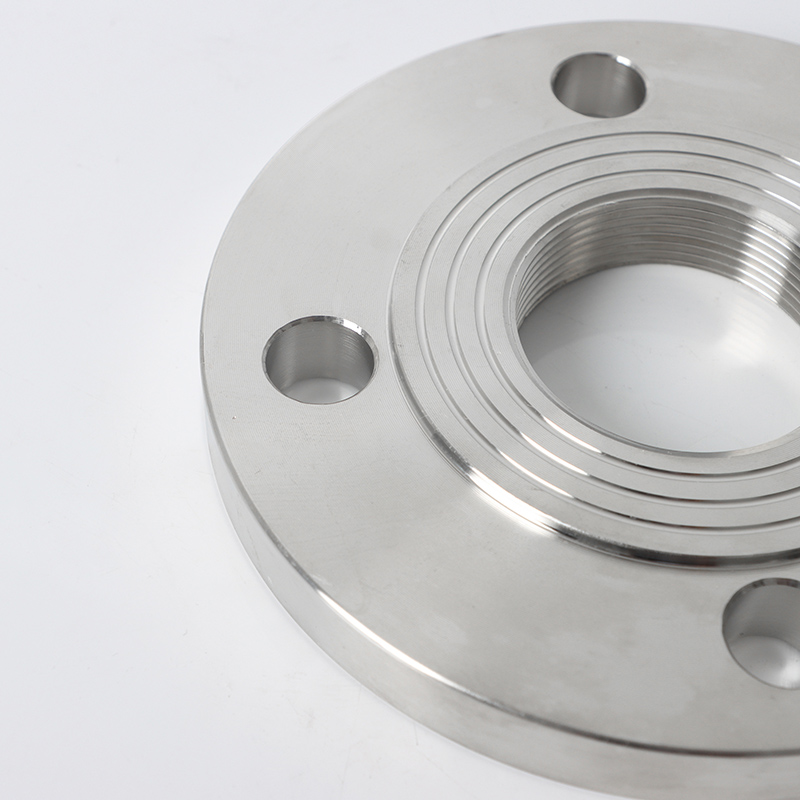

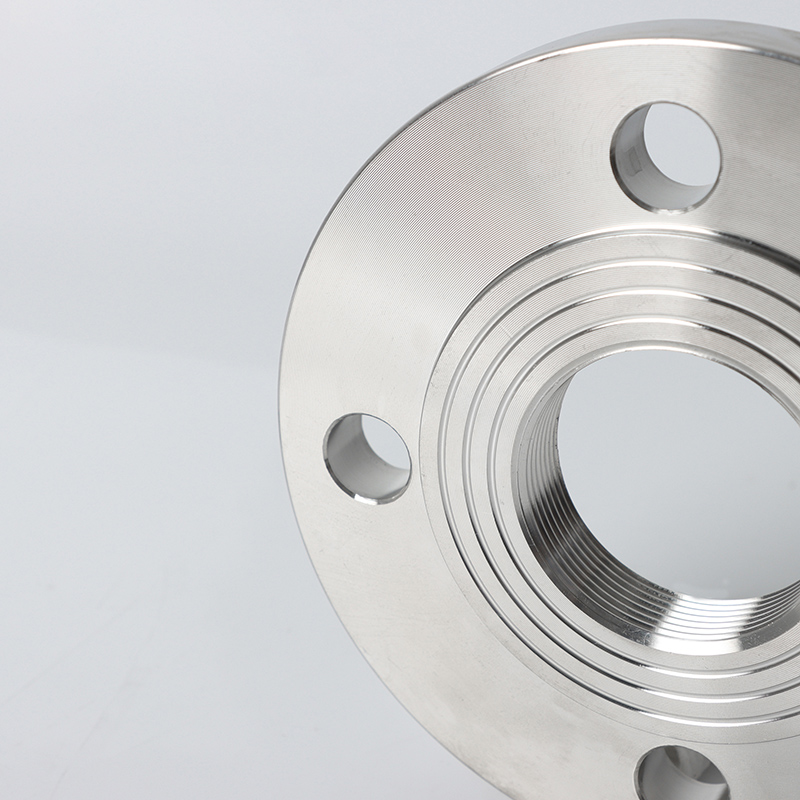

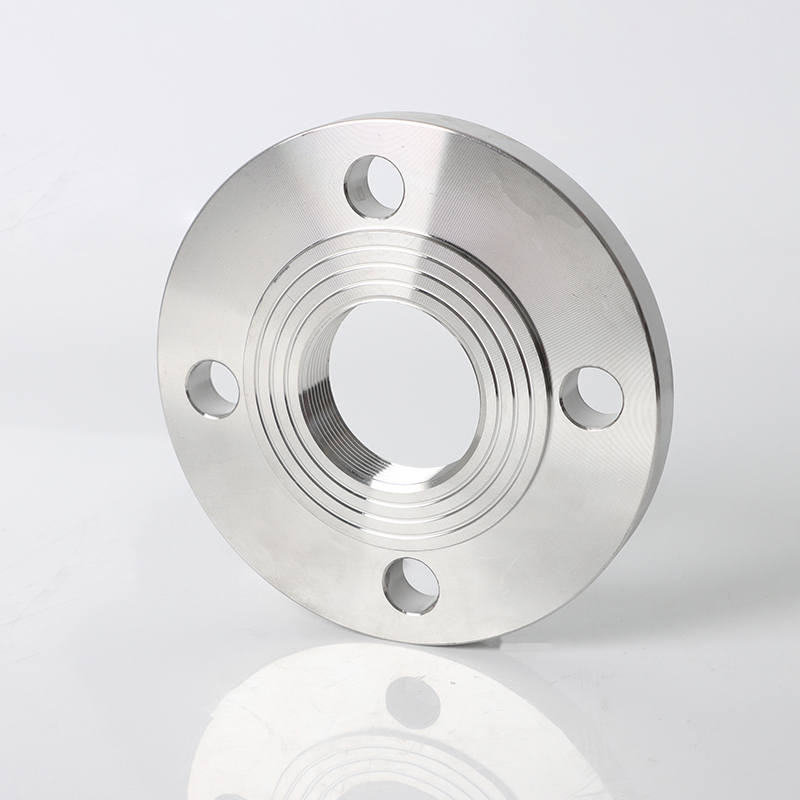

스레드 플랜지의 응용 및 기능
응용 프로그램 시나리오 ：
1. 감압 유틸리티 배관 (물/가스), 빠른 설치를위한 화재 스프링클러 시스템
2. 화학 계량 펌프, 기기 공기 라인 (≤nps 2 ')
3. 웰 헤드 샘플 포인트, 측정 연결 (핫 작업 없음)
4. 스테인레스 호스를위한 양식 클램프 어댑터 (EHEDG 준수)
5. 임시 선박 배관, 탈착식 유지 보수 우회 라인
주요 기능 ：
1. 볼트 프리 설치 : 60% 노동 대 용접을 절약합니다
2. 누출 방지 조인트를위한 테이퍼 드 실 (NPT/BSPT) + PTFE 실란트
3. Lock Nuts/ThreadLocker 저항 진동 (<200Hz)
4. 반복 가능 (> 5 사이클) : 유지 보수를 위해서만 개스킷을 교체하십시오
단단한 공간의 경우 WN 플랜지보다 5.30% 더 얇습니다
비판적 경고 ： 스레드 플랜지는 보편적이지 않습니다! 고압 시스템에서 오용하면 스레드 스트리핑 → 치명적인 누출이 발생할 수 있습니다.
