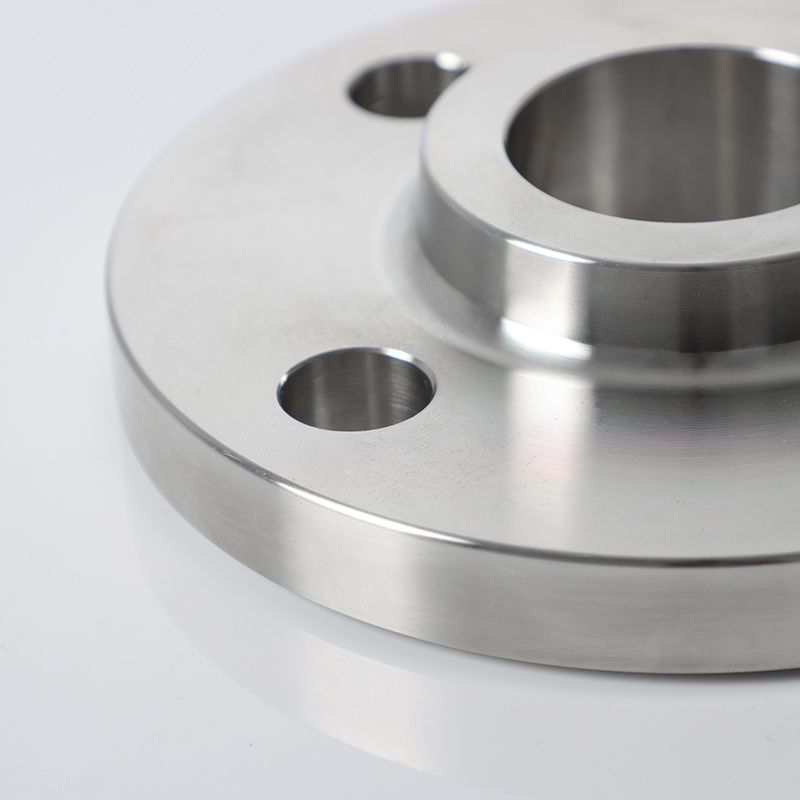

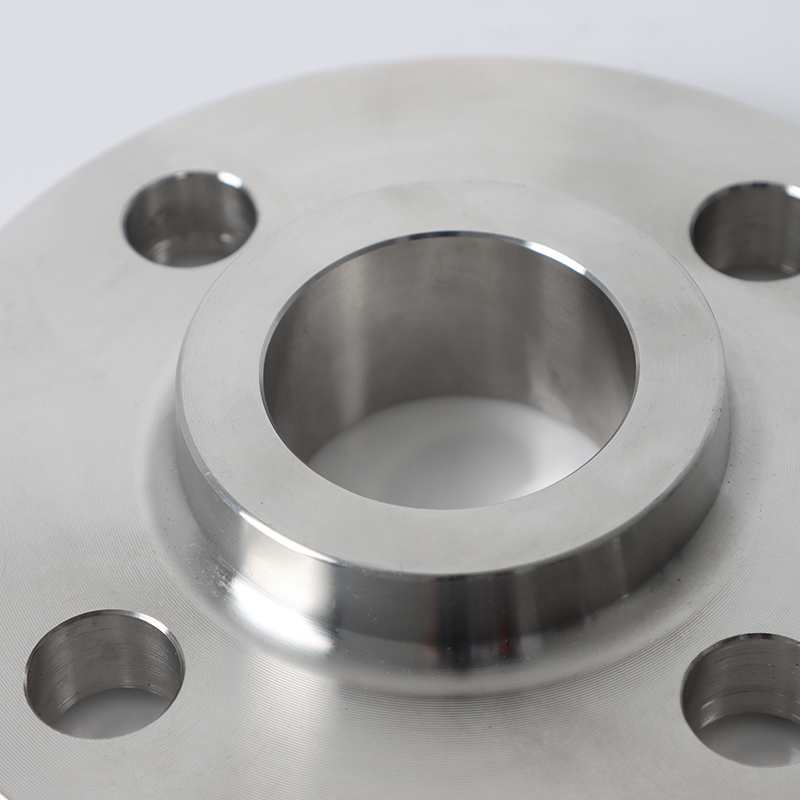

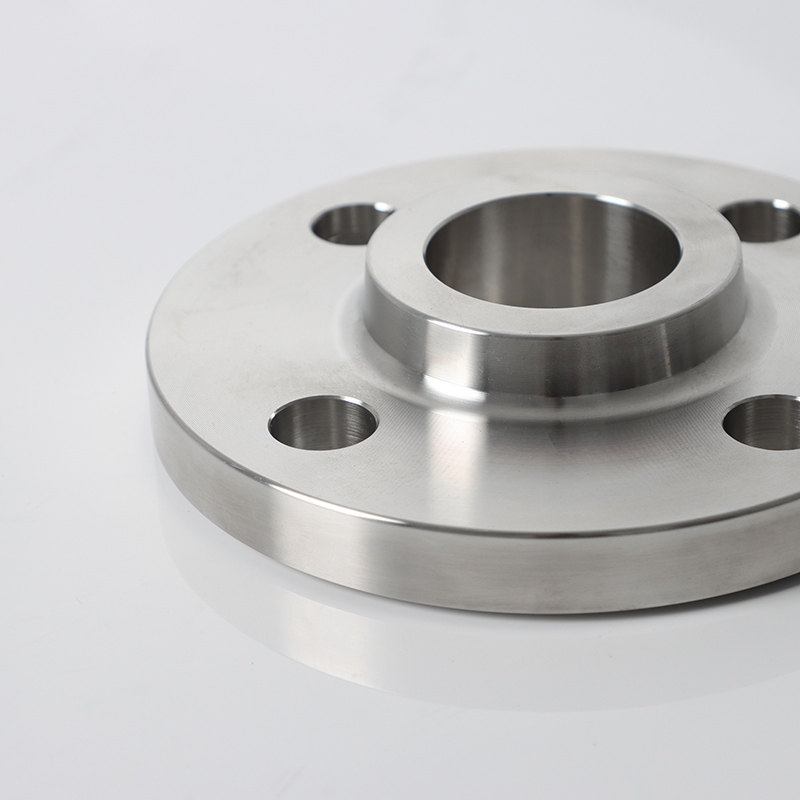

ANSI B16.5 고압 클래스 600lb 스테인레스 스틸 슬립 온 플랜지

에 공유하기:

ANSI B16.5 고압 클래스 600lb 스테인레스 스틸 슬립 온 플랜지

생산 표준 ：ASME B16.5, ASME B16.47, EN 1092-1 Type 01, DIN 2573 ~ 2576, ISO 7005-1, JIS B2220, GOST 12820-80, API 6A, AS/NZS 4087.

재료:스테인리스 스틸 : ASTM A182, F304/F304L, F316/F316L, F51 (2205), F53 (2507), ASTM B625, UNS N08926 (합금 904L), EN 10088-3, 1.4301 (304), 1.4404 (316L).

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
그래서 플랜지
제품 브랜드：
SDFL

제품 설명

고품질 단조 스테인레스 스틸 플랜지 및 파이프 피팅
우리가 생산하는 단조 플랜지-신뢰할 수있는 산업 파이프 라인 파트너

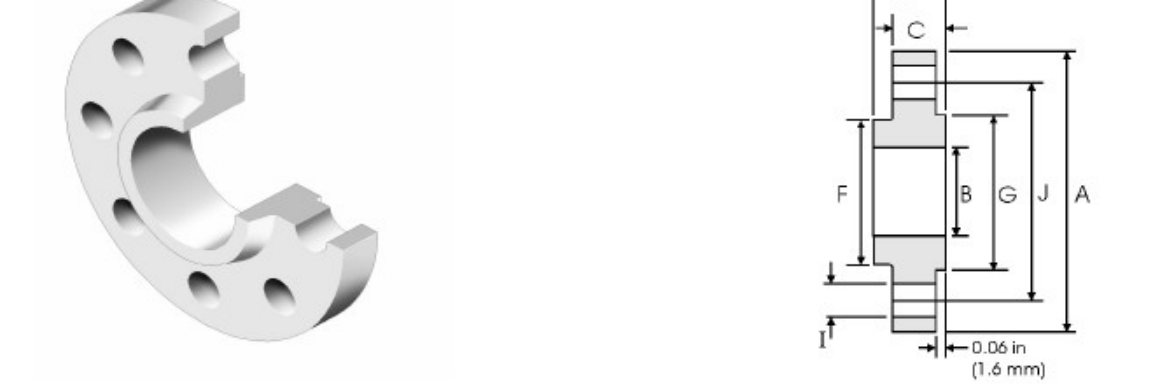

ANSI B16.5 600lb So

공칭 크기		외경	중앙 원의 직경	볼트 홀 직경	볼트 구멍의 수	내 직경	플랜지 링 높이	용접 그루브 직경	플랜지 전체 높이	얼굴 직경을 밀봉합니다	얼굴 높이를 밀봉합니다
DN	NPS	A	J	I		B	C	F	D	G
15	1/2	95.3	66.5	15.7	4	22.4	14.2	38.1	22.4	35.1	6.4
20	3/4	117.3	82.6	19.1	4	27.7	15.7	47.8	25.4	42.9	6.4
25	1	124	88.9	19.1	4	34.5	17.5	53.8	26.9	50.8	6.4
32	1-1/4	133.4	98.6	19.1	4	43.2	20.6	63.5	28.4	63.5	6.4
40	1-1/2	155.4	114.3	22.4	4	49.5	22.4	69.85	31.75	73.15	6.4
50	2	165.1	127	19.1	8	62	25.4	84.1	36.6	91.9	6.4
65	2-1/2	190.5	149.4	22.4	8	74.7	28.4	100.1	41.1	104.6	6.4
80	3	209.6	168.1	22.4	8	90.7	31.75	117.3	46	127	6.4
90	3-1/2	228.6	184.2	25.4	8	103.4	35.1	133.4	49.3	139.7	6.4
100	4	273.1	215.9	25.4	8	116.1	38.1	152.4	53.8	157.2	6.4
125	5	330.2	266.7	28.4	8	143.8	44.5	189	60.45	185.7	6.4
150	6	355.6	292.1	28.4	12	170.7	47.8	222.3	66.55	215.9	6.4
200	8	419.1	349.3	31.8	12	221.5	55.6	273.1	76.2	269.7	6.4
250	10	508	431.8	35.1	16	276.3	63.5	342.9	85.9	323.9	6.4
300	12	558.8	489	35.1	20	327.1	66.55	400.1	91.9	381	6.4
350	14	603.3	527.1	38.1	20	359.1	69.85	431.8	93.7	412.8	6.4
400	16	685.8	603.3	41.1	20	410.5	76.2	495.3	106.4	469.9	6.4
450	18	743	654.1	44.5	20	461.8	82.6	546.1	117.3	533.4	6.4
500	20	812.8	723.9	44.5	24	513.1	88.9	609.6	127	584.2	6.4
600	24	939.8	838.2	50.8	24	616	101.6	717.6	139.7	692.2	6.4
