그래서 플랜지
SDFL

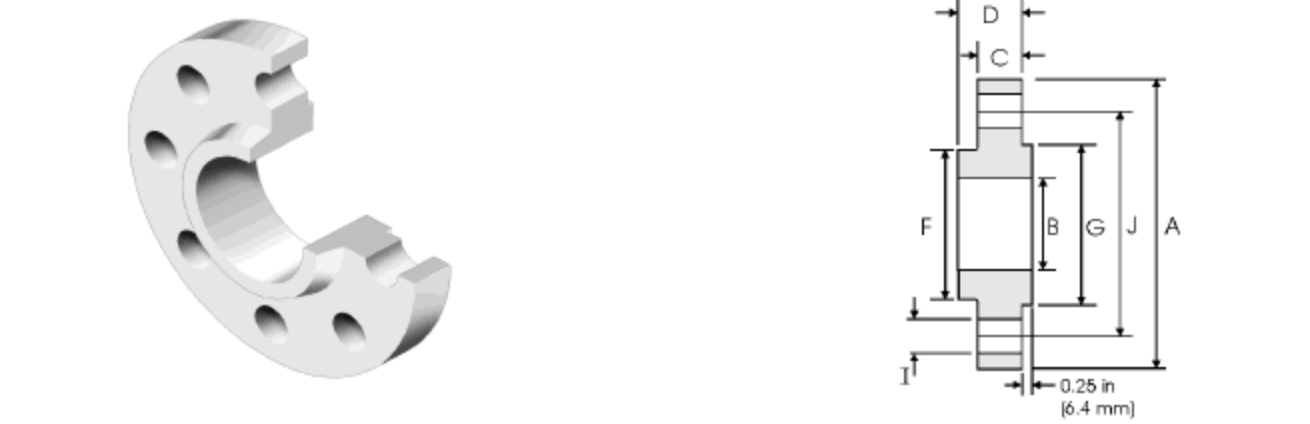

| 공칭 크기 | 외경 | 중앙 원의 직경 | 볼트 홀 직경 | 볼트 구멍의 수 | 내 직경 | 플랜지 링 높이 | 용접 그루브 직경 | 플랜지 전체 높이 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 | |
| DN | NPS | A | J | I | B | C | F | D | G | ||
| 15 | 1/2 | 95.3 | 66.5 | 15.7 | 4 | 22.4 | 14.2 | 38.1 | 22.4 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 27.7 | 15.7 | 47.7 | 25.4 | 42.9 | 6.4 |
| 25 | 1 | 124 | 88.9 | 19.1 | 4 | 34.5 | 17.5 | 53.8 | 26.9 | 50.8 | 6.4 |
| 32 | 1-1/4 | 133.4 | 98.6 | 19.1 | 4 | 43.2 | 20.6 | 63.5 | 28.4 | 63.5 | 6.4 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.4 | 4 | 49.5 | 22.4 | 69.85 | 31.75 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 62 | 25.4 | 84 | 36.6 | 91.9 | 6.4 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.4 | 8 | 74.7 | 28.4 | 100 | 41.1 | 104.6 | 6.4 |
| 80 | 3 | 209.6 | 168.1 | 22.4 | 8 | 90.7 | 31.75 | 117.3 | 46 | 127 | 6.4 |
| 90 | 3-1/2 | 228.6 | 184.2 | 25.4 | 8 | 103.4 | 35.1 | 133.3 | 49.3 | 139.7 | 6.4 |
| 100 | 4 | 254 | 200.1 | 25.4 | 8 | 116.1 | 35.1 | 146 | 50.8 | 157.2 | 6.4 |
| 125 | 5 | 279.4 | 234.9 | 25.4 | 8 | 143.8 | 38.1 | 177.8 | 53.8 | 185.7 | 6.4 |
| 150 | 6 | 317.5 | 269.7 | 25.4 | 12 | 170.7 | 41.1 | 206.2 | 57.15 | 215.9 | 6.4 |
| 200 | 8 | 381 | 330.2 | 28.4 | 12 | 221.5 | 47.8 | 260.3 | 68.3 | 269.7 | 6.4 |
| 250 | 10 | 444.5 | 387.3 | 31.8 | 16 | 276.3 | 53.8 | 320.5 | 73.15 | 323.9 | 6.4 |
| 300 | 12 | 520.7 | 450.8 | 35.1 | 16 | 327.1 | 57.15 | 374.6 | 79.25 | 381 | 6.4 |
| 350 | 14 | 584.2 | 514.4 | 35.1 | 20 | 359.1 | 60.05 | 425.4 | 84.1 | 412.8 | 6.4 |
| 400 | 16 | 647.7 | 571.5 | 38.1 | 20 | 410.5 | 63.5 | 482.6 | 93.7 | 469.9 | 6.4 |
| 450 | 18 | 711.2 | 628.7 | 38.1 | 24 | 461.8 | 66.55 | 533.4 | 98.6 | 533.4 | 6.4 |
| 500 | 20 | 774.7 | 685.8 | 41.1 | 24 | 513.1 | 69.85 | 587.2 | 101.6 | 584.2 | 6.4 |
| 600 | 24 | 914.4 | 812.8 | 47.8 | 24 | 616 | 76.2 | 701.5 | 114.3 | 692.2 | 6.4 |

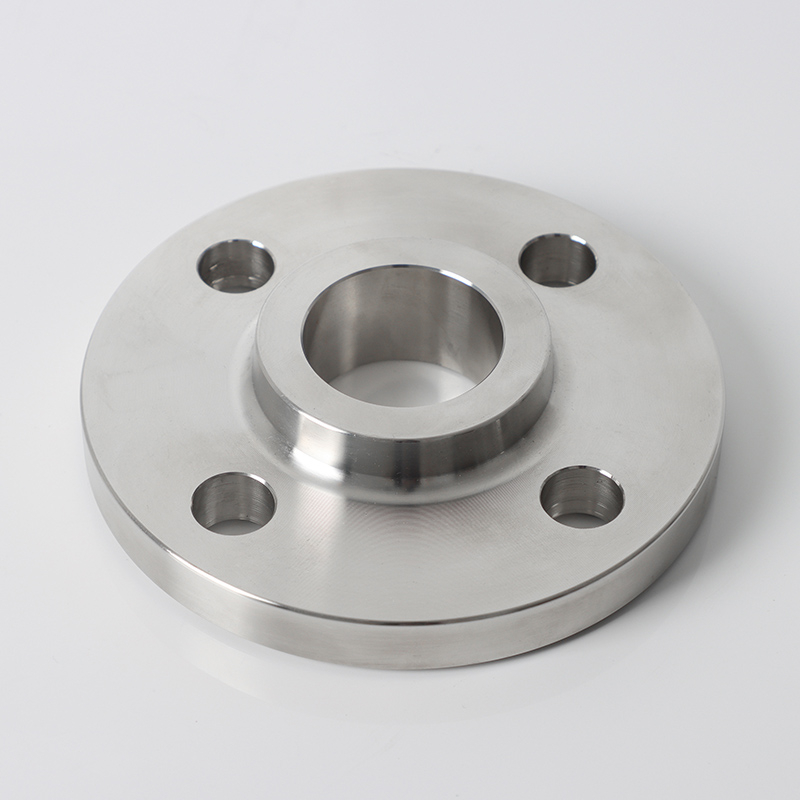

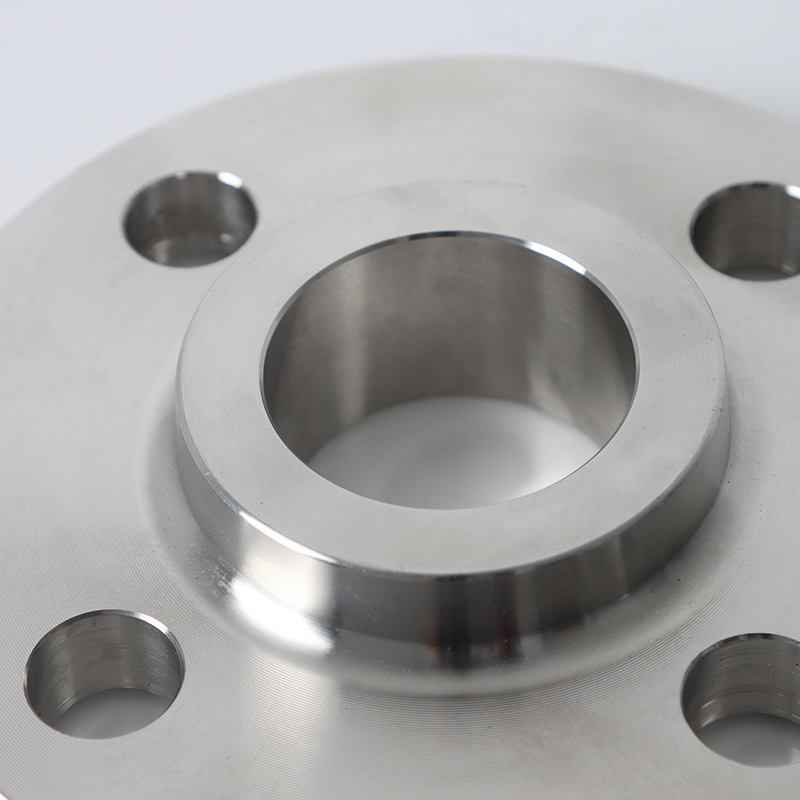

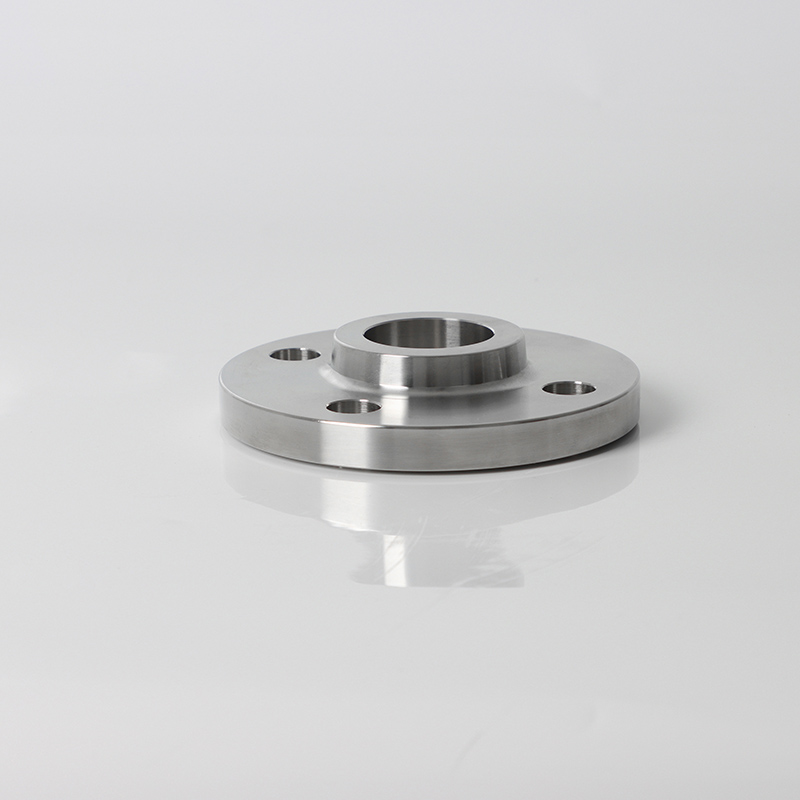

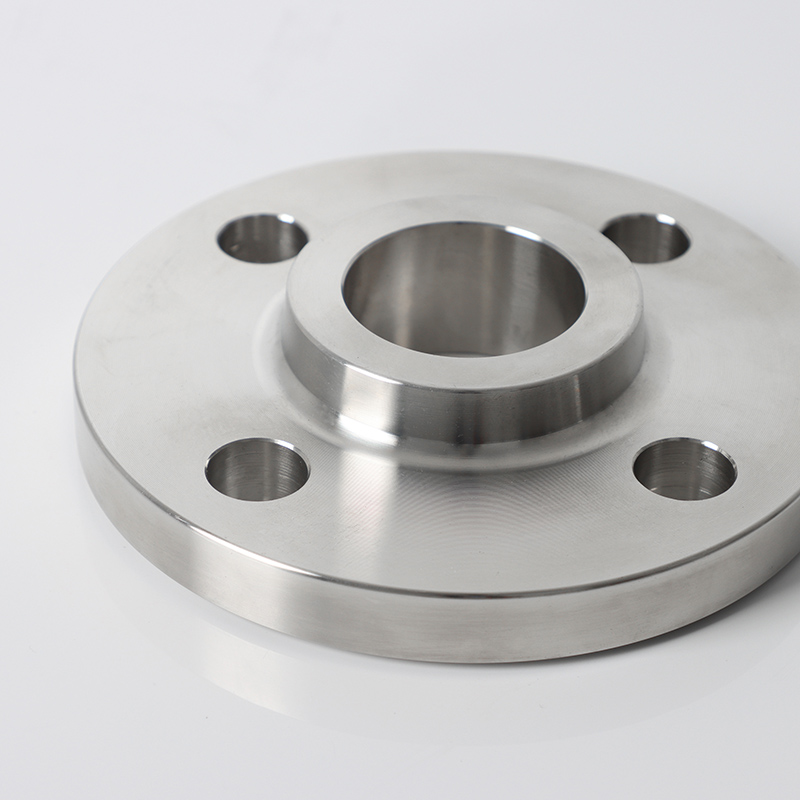

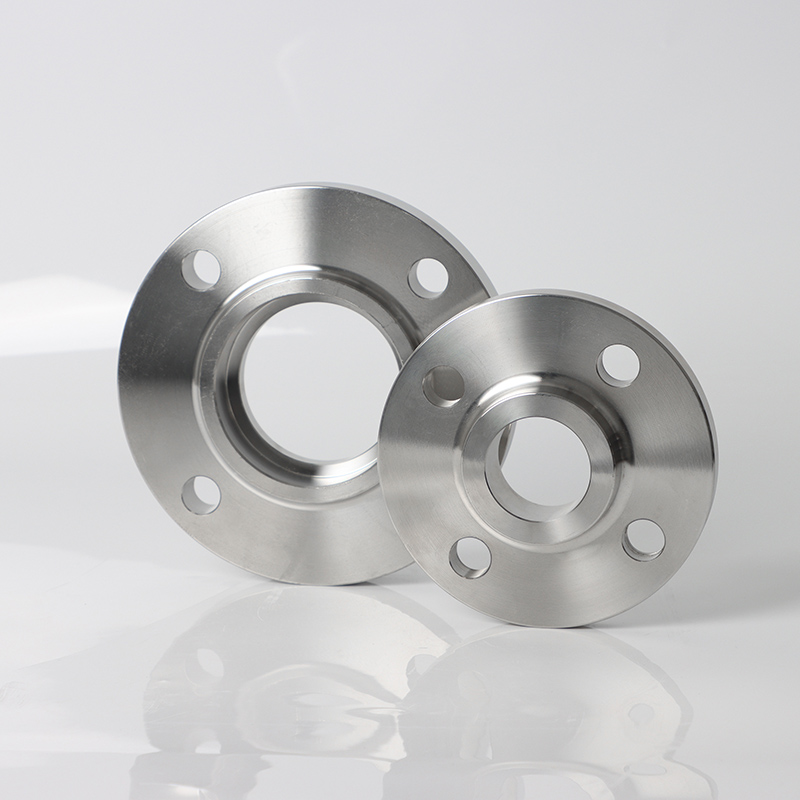

중간 압력 파이프 라인 시스템을 위해 설계된 이 ANSI B61.5 400LB 스테인레스 스틸 넥 슬립 온 플랜지는 쉬운 구조 강도와 쉽게 설치합니다. 혁신적인 Necked Slip-On Design (Type 11)은 400lb (6.89 MPa) 압력 에서 안정적인 성능을 제공하여 화학 가공, 식품 및 음료 산업에 이상적입니다. 으로 제작 된 304 스테인레스 스틸 (1.4301) 이 제품은 탁월한 부식 저항을 제공하며 민감한 응용 분야에 대한 엄격한 위생 표준을 충족합니다.
매개 변수 | 세부 |
기준 | ANSI B61.5 (ASME B16.5 클래스 400에 해당) |
재료 | 스테인레스 스틸 304 (1.4301) |
압력 등급 | 400lb (6.89 MPa) |
Dimensions | OD : 150mm, 볼트 원 : 110mm, 두께 : 16mm |
볼트 구멍 | 4x M16 (피치 원선 직경 110mm) |
씰 유형 | 향상된 얼굴 (RF, 3.2mm 높이) |
온도 범위 | -20 ° C ~ 400 ° C |
강화 목 설계 : 확장 허브는 용접 조인트를 강화하여 평범한 슬립 온 플랜지에 비해 하중 용량을 20% 증가시키고 주기적 압력 시스템의 피로 고장 위험을 줄입니다.
위생 표면 마감 : RA ≤ 1.6μm 표면 거칠기 (RA ≤ 0.8μm 옵션)는 FDA 21 CFR 177.2600 및 EU 10/2011 식품 및 제약 접촉 표준을 충족합니다.
광범위한 인증 : 압력 용기에 대한 ASME BPVC 섹션 VIII를 준수하고 위생 배관을위한 ISO 15590-1을 사용하여 산업 간 규제 준수를 보장합니다.
효율적인 설치 : 슬립 온 설계는 용접 넥 플랜지에 비해 정렬 시간을 30% 줄이며 양조장 및 유제품과 같은 유지 보수 집약적 환경에 이상적입니다.
식품 가공 : 양조장 및 유제품 공장의 CIP (Clean-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-airy Plants, 위생주기에 사용되는 304 개의 스테인레스 스틸 산성 세정제 (pH 2-3)와 함께 사용됩니다.
의약품 : WFI (Injection for Injection) 시스템에 통합되며, 전기 표면은 USP 클래스 VI 준수 시설에서 박테리아 성장을 방지합니다.
화학 투여 : 폐수 처리에서 온화한 알칼리성 용액 (pH 8-10)을 처리하며, 304의 부식 저항은 석회 슬러리 응용 분야에서 수명을 보장합니다.
Q : 볼트에 어떤 토크를 적용해야합니까?
A : 토크 M16 스테인레스 스틸 볼트는 균일 한 개스킷 압축을 보장하기 위해 교차 조정 시퀀스를 사용하여 70–90 n · m입니다.
Q :이 플랜지는 고 진동 환경에 적합합니까?
A : 그렇습니다. 넥 디자인은 응력 집중력을 최소화하여 펌프 방전 라인과 최대 10g RM의 진동 레벨과의 압축기 연결에 이상적입니다.
Q : 열 팽창을 수용하는 방법은 무엇입니까?
A : EN 13445-5 팽창 조인트 와 쌍을 이루어 150 ° C 이상으로 작동하는 고온 시스템에서 최대 ± 5mm 축 운동을 흡수합니다.
