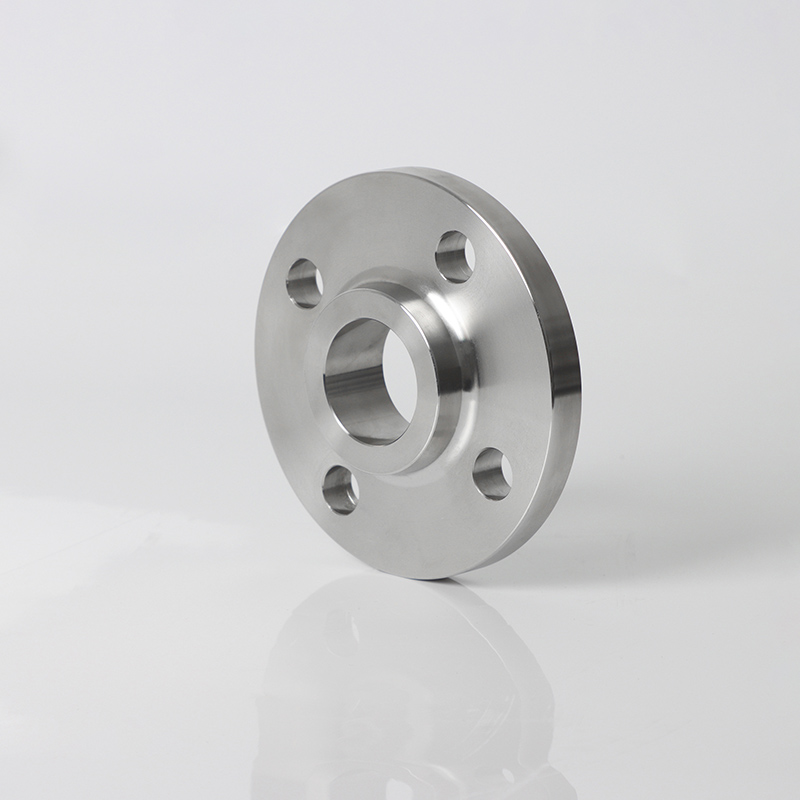

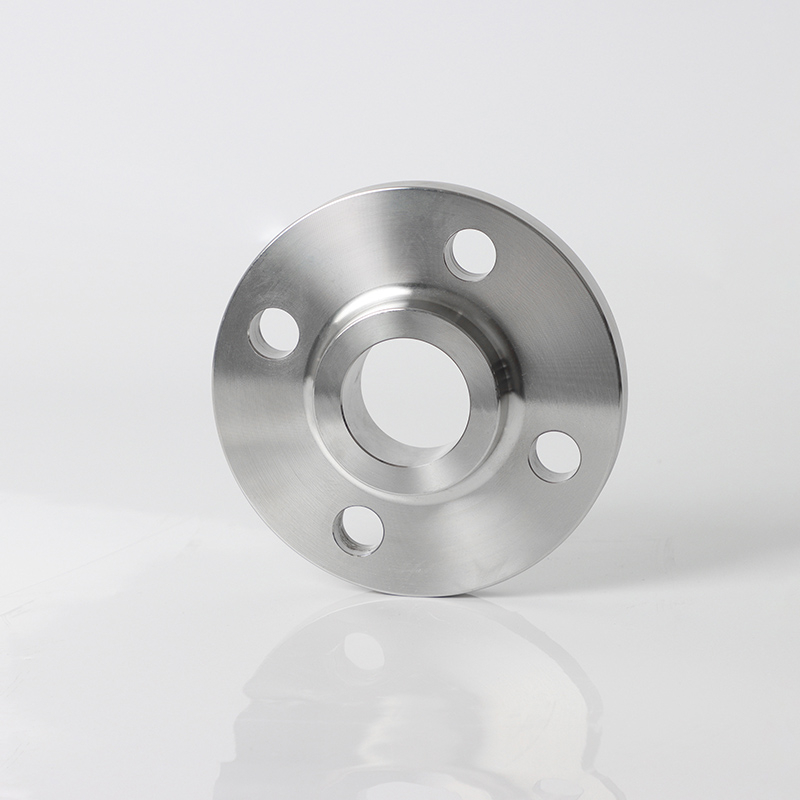

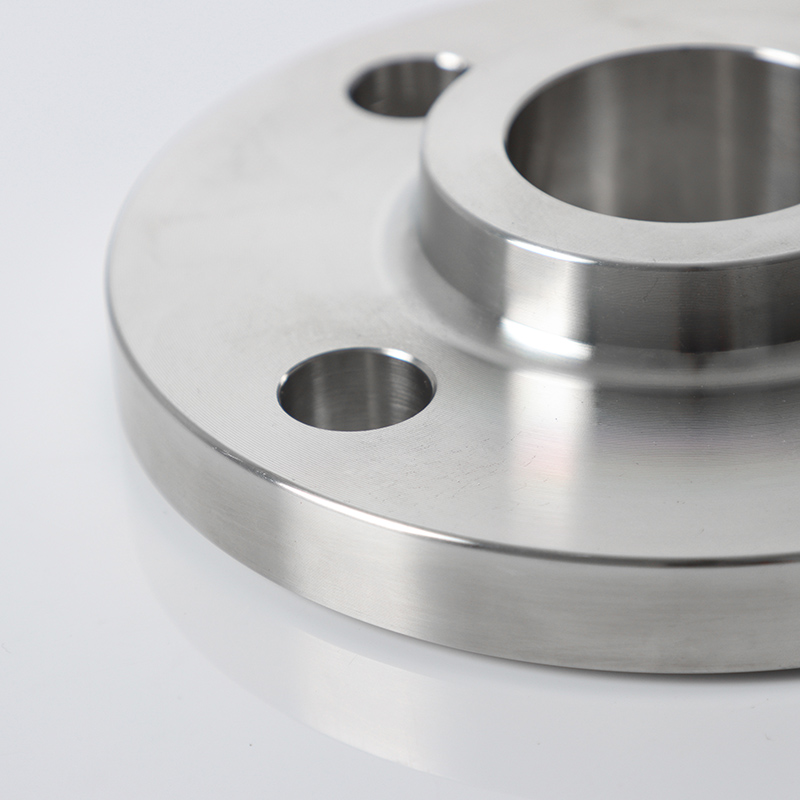

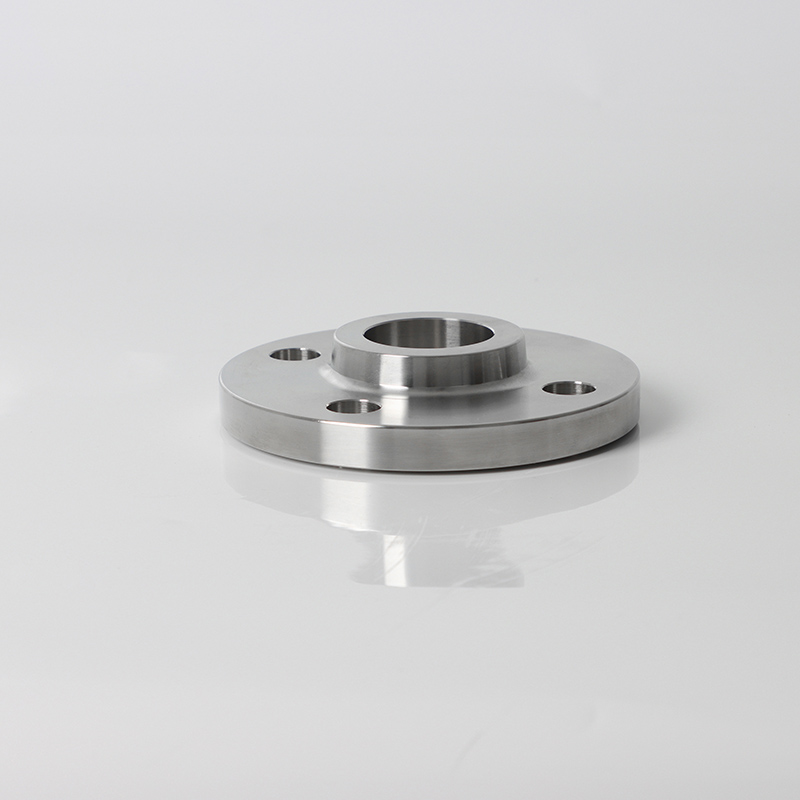

그래서 플랜지
SDFL

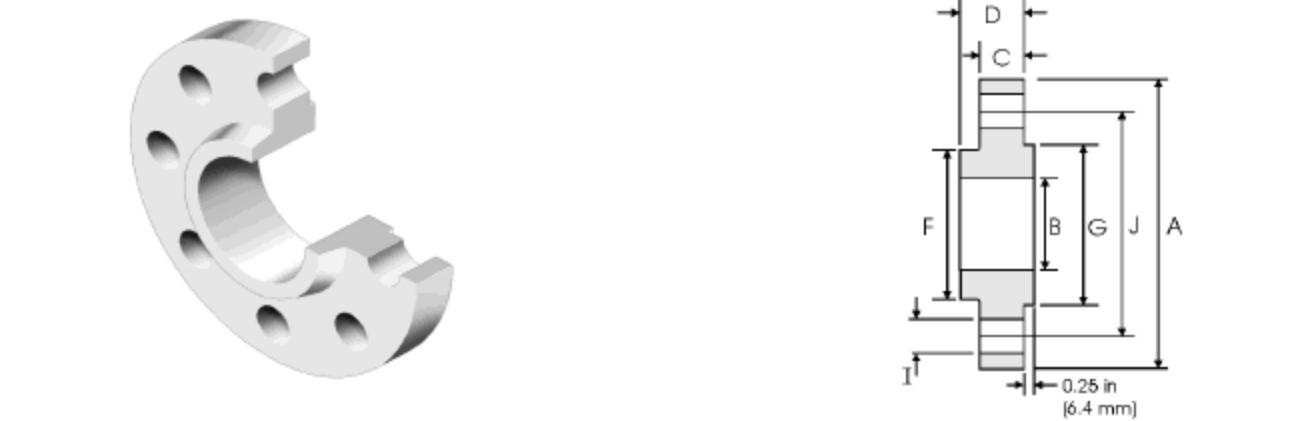

| 공칭 크기 | 외경 | 중앙 원의 직경 | 볼트 홀 직경 | 볼트 구멍의 수 | 내 직경 | 플랜지 링 높이 | 용접 그루브 직경 | 플랜지 전체 높이 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 | |
| DN | NPS | A | J | I | B | C | F | D | G | ||
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 22.4 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 27.7 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 34.5 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 43.2 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 49.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 62 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 74.7 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
| 80 | 3 | 241.3 | 190.5 | 25.4 | 8 | 90.7 | 38.1 | 127 | 53.8 | 127 | 6.4 |
| 100 | 4 | 292.1 | 234.9 | 31.7 | 8 | 116.1 | 44.4 | 158.7 | 69.85 | 157.2 | 6.4 |
| 125 | 5 | 349.2 | 279.4 | 35 | 8 | 143.8 | 50.8 | 190.5 | 79.25 | 185.7 | 6.4 |
| 150 | 6 | 381 | 317.5 | 31.7 | 12 | 170.7 | 55.6 | 234.9 | 85.8 | 215.9 | 6.4 |
| 200 | 8 | 469.9 | 393.7 | 38.1 | 12 | 221.5 | 63.5 | 298.4 | 101.6 | 269.7 | 6.4 |
| 250 | 10 | 546.1 | 469.9 | 38.1 | 16 | 276.3 | 69.85 | 368.3 | 107.9 | 323.9 | 6.4 |
| 300 | 12 | 609.6 | 533.4 | 38.1 | 20 | 327.1 | 79.25 | 419.1 | 117.3 | 381 | 6.4 |
| 350 | 14 | 641.3 | 558.8 | 41.1 | 20 | 359.1 | 85.8 | 450.8 | 130 | 412.8 | 6.4 |
| 400 | 16 | 704.8 | 615.9 | 44.4 | 20 | 410.5 | 88.9 | 508 | 133.3 | 469.9 | 6.4 |
| 450 | 18 | 787.4 | 685.8 | 50.8 | 20 | 461.8 | 101.6 | 565.1 | 152.4 | 533.4 | 6.4 |
| 500 | 20 | 857.2 | 749.3 | 53.8 | 20 | 513.1 | 107.9 | 622.3 | 158.7 | 584.2 | 6.4 |
| 600 | 24 | 1041 | 901.7 | 66.6 | 20 | 616 | 139.7 | 749.3 | 203.2 | 692.2 | 6.4 |
(1) 석유 및 가스 산업
고압 웰 헤드 장비
크리스마스 트리 또는 웰 헤드 매니 폴드에 사용되는 고압 오일 파이프 (≥ 15000 psi)를 연결합니다.
천연 가스 압축 스테이션
압축기의 입구 및 출구 파이프 라인의 빠른 설치, 분해 및 유지 보수에 사용됩니다.
(2) 화학 및 석유 화학 산업
고압 반응기 파이프 라인
중합 반응 및 수소화와 같은 고압 (20-30 MPa) 시스템에 적합합니다.
부식성 중간 파이프 라인
PTFE 또는 HASTELLOY 라이닝 물질이 사용되는 경우, 강산 (황산, 염산) 또는 강한 알칼리 (NAOH) 운송 시스템에 사용될 수 있습니다.
시스템 유형, 작동 조건 매개 변수이므로 플랜지 요구 사항
고압 천연 가스 파이프 라인 압력 : 25 MPa, 온도 : 50 ° C 재료 : A105+RTJ SEAL, 볼트 : A193 B7M (황 저항성).
에틸렌 크래킹 단위 압력 : 22 MPa, 온도 : 300 ° C 재료 : A182 F316L, 개스킷 : 스테인레스 스틸 래핑 흑연 패드.
발전소의 주요 증기 파이프 압력 : 26 MPa, 온도 : 600 ° C 재료 : A182 F91 (9CR-1MO-V), 후 용접 후 열처리 (PWHT)가 필요합니다.
LNG 저온 파이프 라인 압력 : 20 MPa, 온도 : -162 ° C 재료 : A350 LF3, 밀봉 표면 RTJ, 볼트 A320 L7 (저온 인성).
