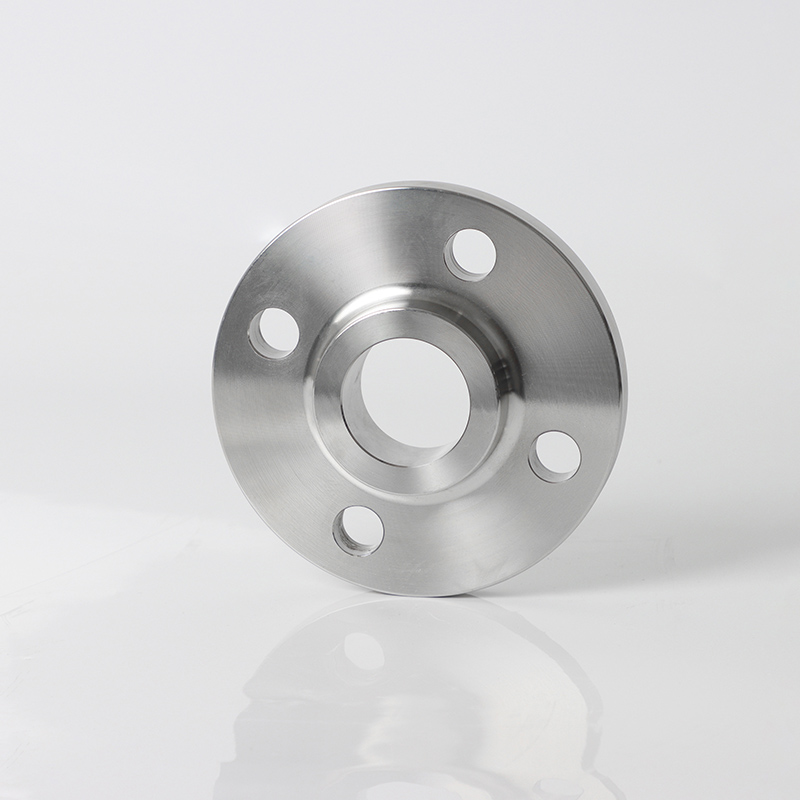

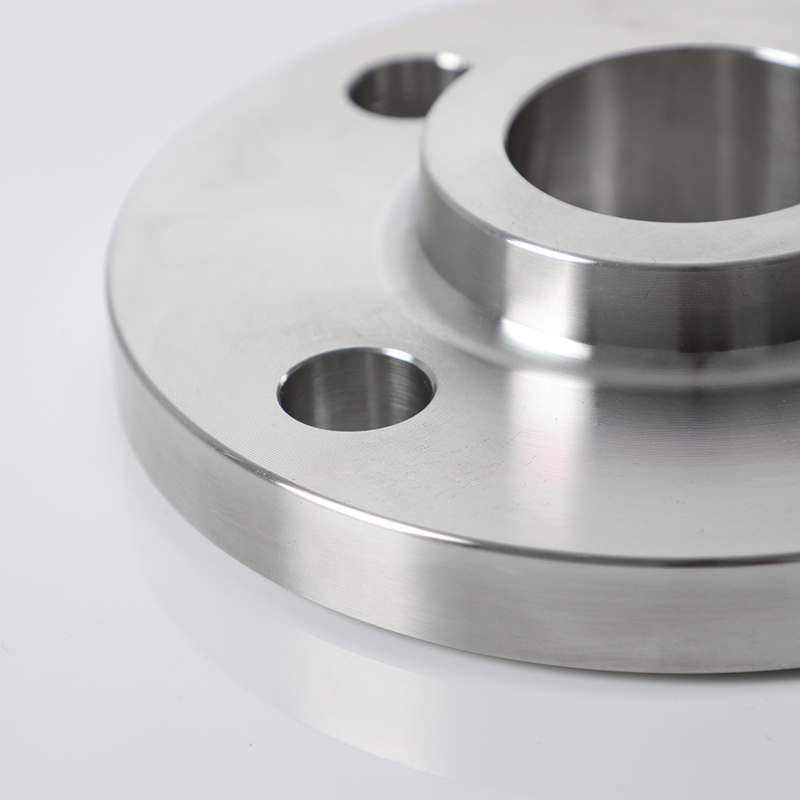

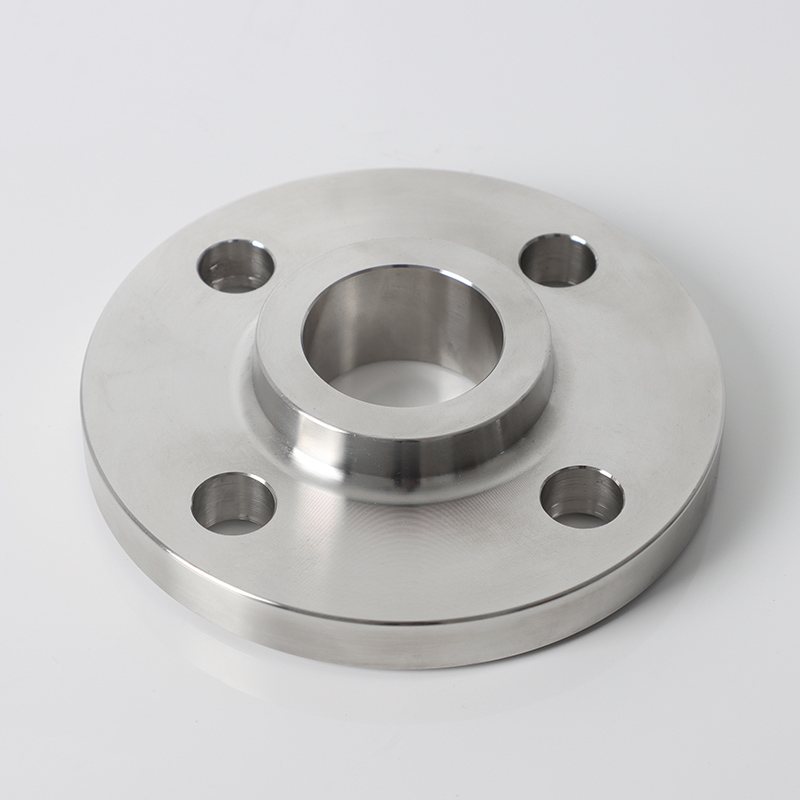

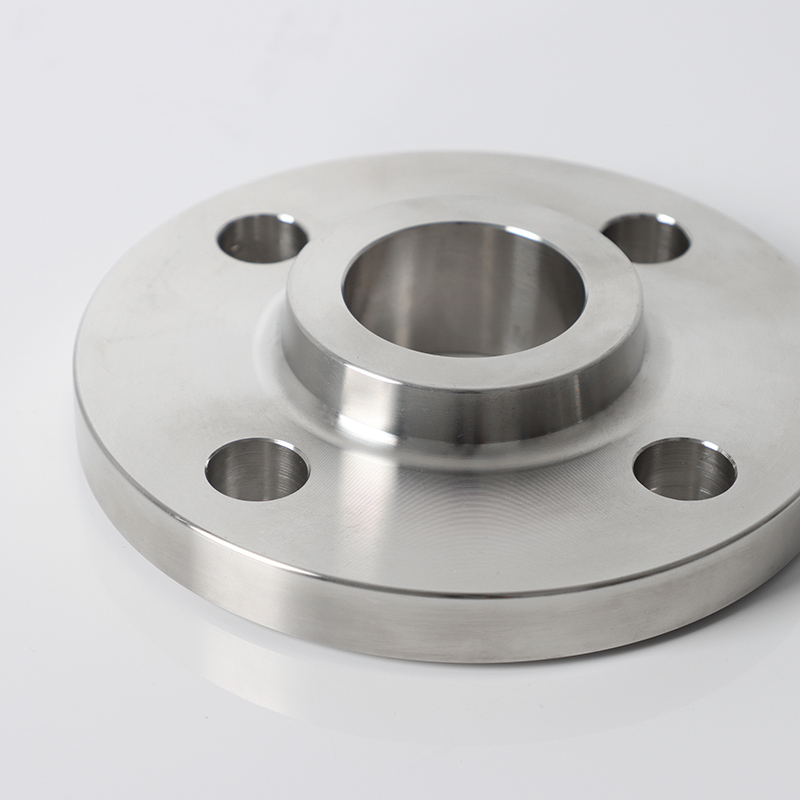

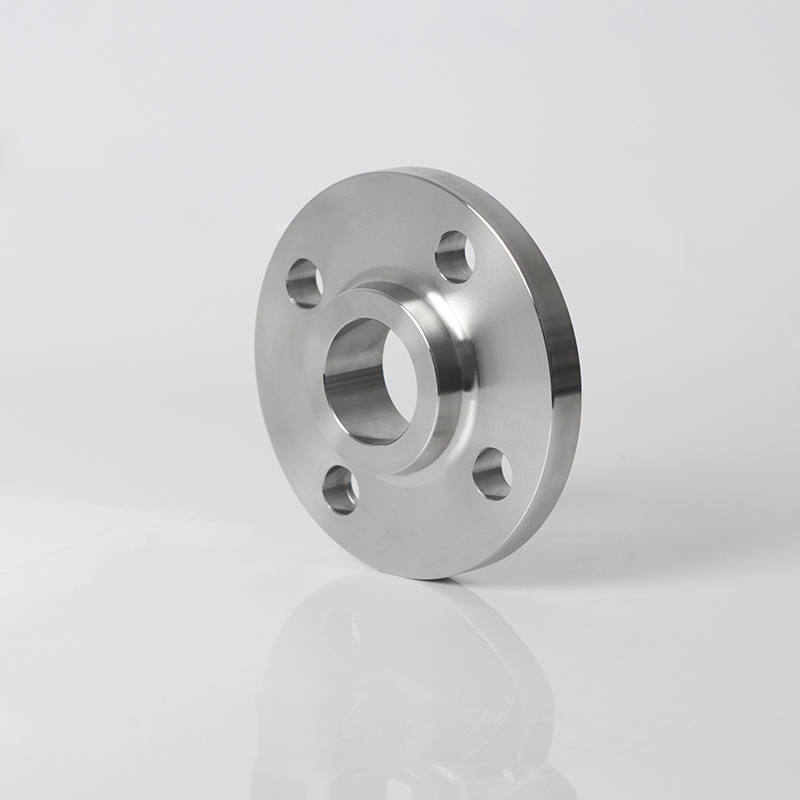

고품질 단조 스테인레스 스틸 플랜지 및 파이프 피팅
우리가 생산하는 단조 플랜지-신뢰할 수있는 산업 파이프 라인 파트너

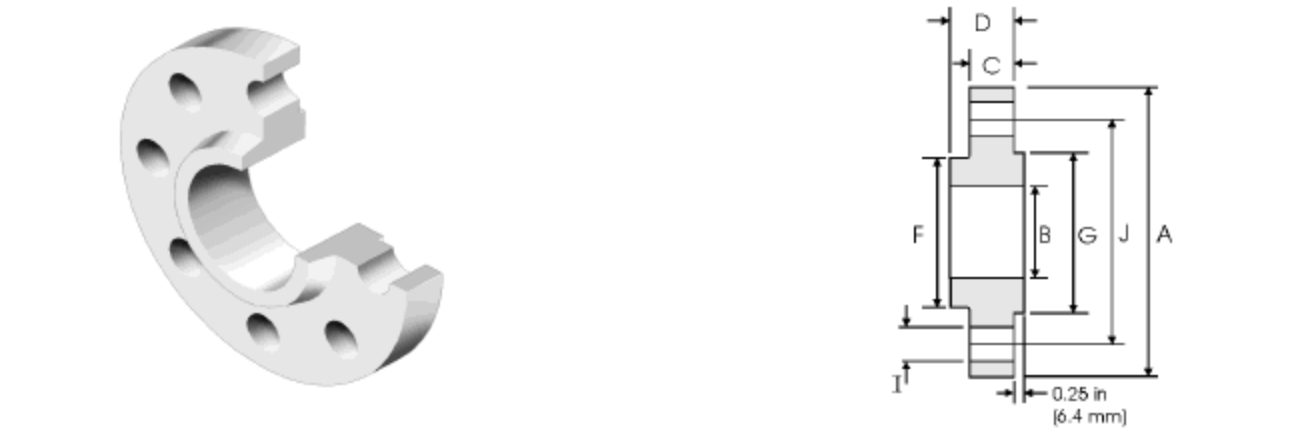

| 공칭 크기 | 외경 | 중앙 원의 직경 | 볼트 홀 직경 | 볼트 구멍의 수
| 내 직경 | 플랜지 링 높이 | 용접 그루브 직경 | 플랜지 전체 높이 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 |
| DN | NPS | A | J | I |
| B | C | F | D | G |
|
15
| 1/2 | 120.6
| 82.6 | 22.4 | 4 | 22.4 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 27.7 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 34.5 | 28.4 | 52.3 | 41 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 43.2 | 28.4 | 63.5 | 41 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 49.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 62 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 74.7 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
구조적 특징을 설계합니다
목 향상 설계 : 짧은 목 (허브)의 경우 : 평범한 SO 플랜지와 비교하여 짧은 목 구조가 추가되어 플랜지의 강성과 굽힘 저항을 향상시키고 더 높은 압력에 적합합니다 (예 : 클래스 600-1500).
전환 그루브 : 목의 엉덩이 관절에 30 ° -45 ° 그루브가 채택되며, 이는 완전한 관절 침투 (CJP) 용접에 편리하고 스트레스 농도를 감소시킵니다.
설치 방법 : 슬립 온 + 필렛 용접 : 파이프 라인을 플랜지의 내부 구멍에 삽입 한 후 필렛 용접이 내부 및 외부 측면에서 수행됩니다 (내부 용접 인후 높이는 파이프 벽 두께의 1.4 배 이상이어야합니다).
WN 플랜지보다 빠르게 설치되지만 평범한 플랜지보다 용접 품질이 높습니다.
밀봉 표면의 유형 : 제기 얼굴 (RF) : 중간 및 고압 액체 또는 비 동맥 가스 (클래스 150-600)에 적합합니다.
고리 형 조인트 (RTJ) : 클래스 900-1500의 고압 가스 (예 : 천연 가스, 수소)에 사용되며보다 신뢰할 수있는 밀봉.
재료 선택
운영 조건 권장 재료 적용 가능한 표준
기존 고압 ASTM ASTM A105 (탄소강) ASME B16.5
고온 (≤600 ° C) ASTM A182 F11/F22 (Chromium-Molybdenum Steel) API 6A
부식성 중간 A182 F316L/HASTELLOY C276 NACE MR0175 (Sulpr-Resistant
) (-196 ° C) A350 LF3 (저온 탄소강) ASME B31.3
