그래서 플랜지
SDFL

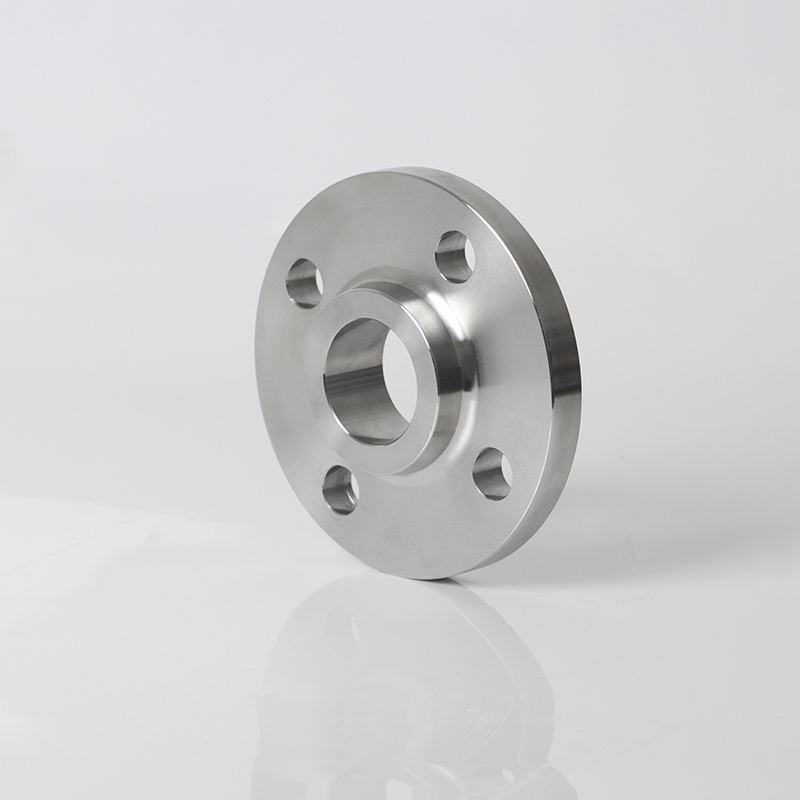

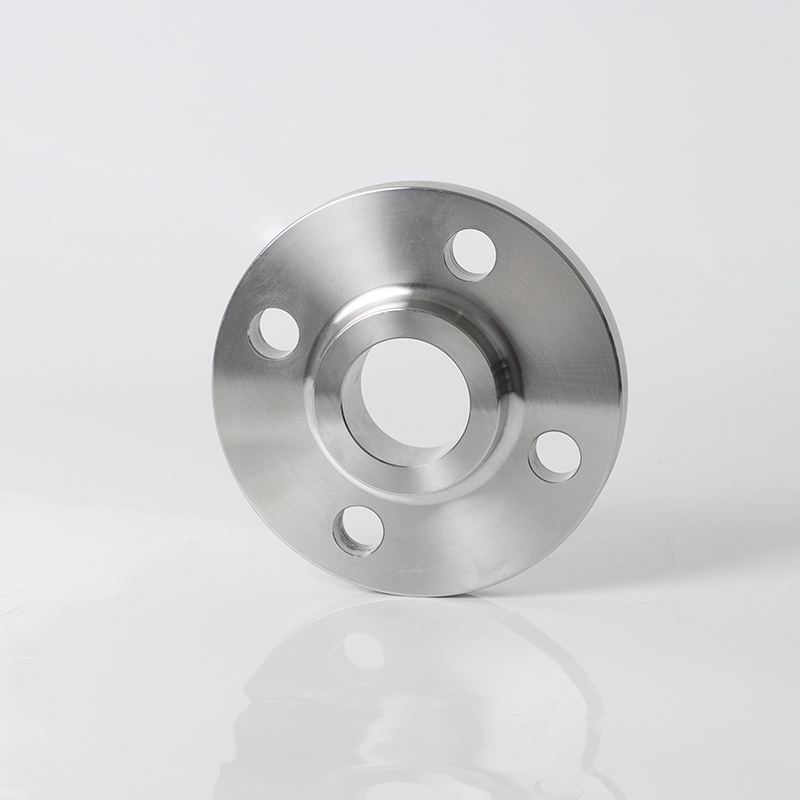

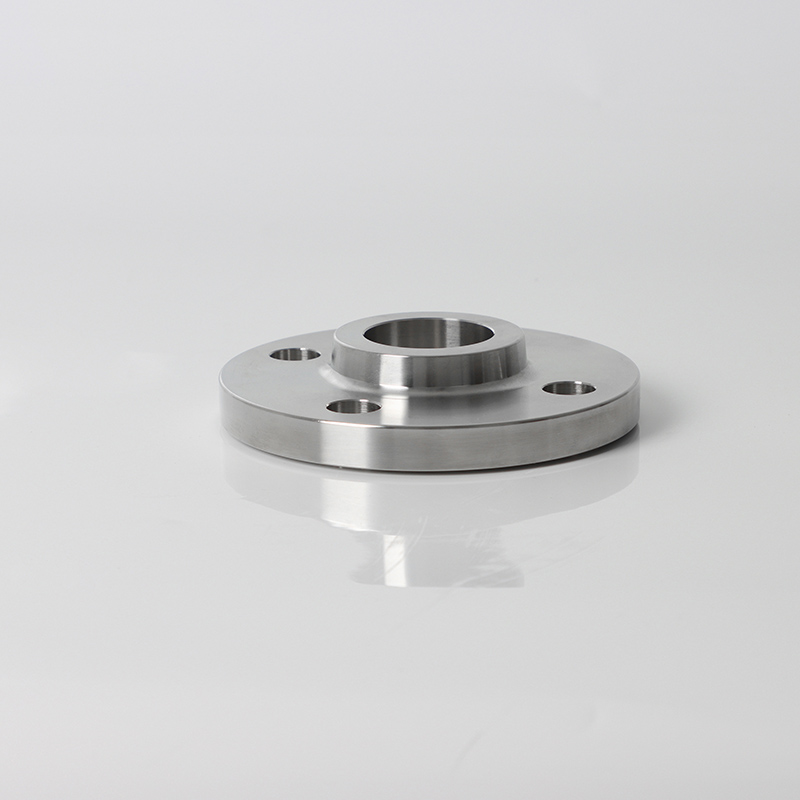

고지성 파이프 라인 시스템 의 초석으로 설계된 이 EN 1092-1 DN20 PN10 CARBON STEEL NECKED 용접 플랜지는 간소화 된 설치와 강력한 구조적 성능을 병합합니다. 은 용접 넥 디자인 (EN 1092-1 당 11 명) 플랜지와 파이프 사이의 지속적인 연결을 생성하여 고압선에서 약점을 제거합니다. 강도와 경제성의 균형으로 유명한 재료 인 Carbon Steel S235JR (1.0037)으로 제작 된 이는 수분 분포, 증기 운송 및 일반 기계 시스템과 같은 부식 위험이 최소화되는 산업 환경에 이상적인 선택이됩니다.
매개 변수 | 세부 |
기준 | EN 1092-1 유형 11 (용접 목) |
재료 | 탄소강 S235JR (1.0037, 235 MPa 최소 항복 강도) |
압력 등급 | PN10 (1.0 MPA, 저압 시스템에 적합) |

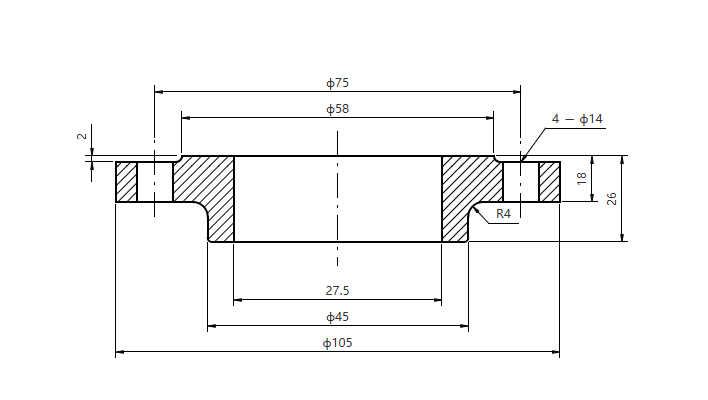

Dimensions | OD : 105mm, 볼트 원 : 75mm, 두께 : 14mm, 목 길이 : 30mm |
볼트 구멍 | 4X M12 (피치 원선 75mm, ± 0.5mm 위치 공차) |
씰 유형 | 제기 얼굴 (RF, 1.6mm 높이, RA 12.5 표면 마감) |
온도 범위 | -20 ° C ~ 300 ° C (포화 증기 및 온수 시스템에 이상적) |
용접 성 보강 : 확장 목 부분은 용접 조인트에 걸쳐 응력을 고르게 분배하여 슬립 온 플랜지에 비해 이 설계는 순환 압력 변동 (예 : 0–1.0 MPa 작동주기)을 갖는 파이프 라인의 비판적 스트레스 농도를 최소화합니다. 하중 베어링 용량을 30% 향상시킵니다.
정밀 가공 : EN 1092-1 표준에 부착 된 플랜지는 ± 1.6mm 외부 직경 내성 및 ± 0.5mm 볼트 홀 정렬을 자랑하여 균일 한 개스킷 압축을 보장하고 현장 테스트에서 누출 위험을 40% 감소시킵니다.
비용 효율적인 탄소강 : S235JR 재료는 합금 강철 비용의 일부에서 235 MPa 항복 강도를 제공하므로 식수선 및 저압 증기 시스템과 같은 비 동맥 적용에 적합합니다.
쉬운 용접 호환성 : 전체 침투 필렛 용접 (EN 1011-2 당) 용으로 설계된이 제품은 탄소 강 파이프로 야금 결합을 형성하여 부식이 시작될 수있는 틈새를 제거합니다.
산업 기계 : 자동차 조립 공장의 압축 공기 라인을 연결하여 왕복 압축기 (0.8–1.0 MPa)의 맥동 압력을 견딜 수 있습니다.
HVAC 시스템 : S235JR은 상업용 건물 난방 시스템에서 응축수 배수 라인을 제공하며, 여기서 S235JR은 -20 ° C (겨울 셧다운)에서 150 ° C (피크 작동)에서 열 팽창 응력에 저항합니다.
일반적인 건축 : 옵션 아연 도금 (ISO 1461, 85μm 최소 두께) 과 함께 시립 수자원 분포 네트워크에 매장되어 토양 수분 부식 10 년 동안 토양 수분 부식에 저항합니다.
Q :이 플랜지가 부식성 환경에서 사용할 수 있습니까?
A : 중간 정도의 노출 (예 : 습한 산업 지역)의 경우, 핫 다프 아연 도금 (HDG) 코팅 (ISO 1461, 85μm 두께)은 5-7 년의 보호를 제공합니다. 심한 조건 (예 : 해안 지역)의 경우 EN 1092-1 DN20 PN10 F304 스테인레스 스틸 용접 성 플랜지로 업그레이드하십시오.
Q : 어떤 용접 절차가 권장됩니까?
A : ROT 패스에는 ER70S-6 충전제 금속과 함께 GTAW (TIG)를 사용하고 EN 1011-2 부록 C에 따라 충전 및 캡을위한 E4313 전극이있는 SMAW (스틱)가 이어집니다.
Q : 증기 응용 분야에 적합한 개스킷 재료는 무엇입니까?
A : 으로 평가 된 흑연 강화 PTFE 개스킷 (EN 1514-2 Type CG)은 300 ° C+ 및 1.5 MPa 압력 보일러 공급 라인에서 스팀 씰을 보장합니다.
