그래서 플랜지
SDFL

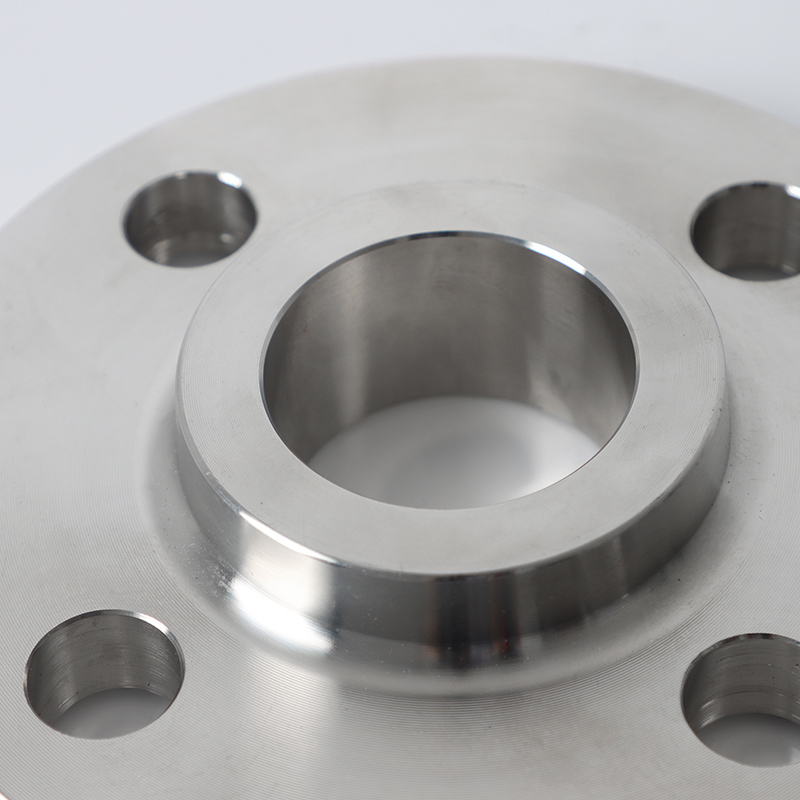

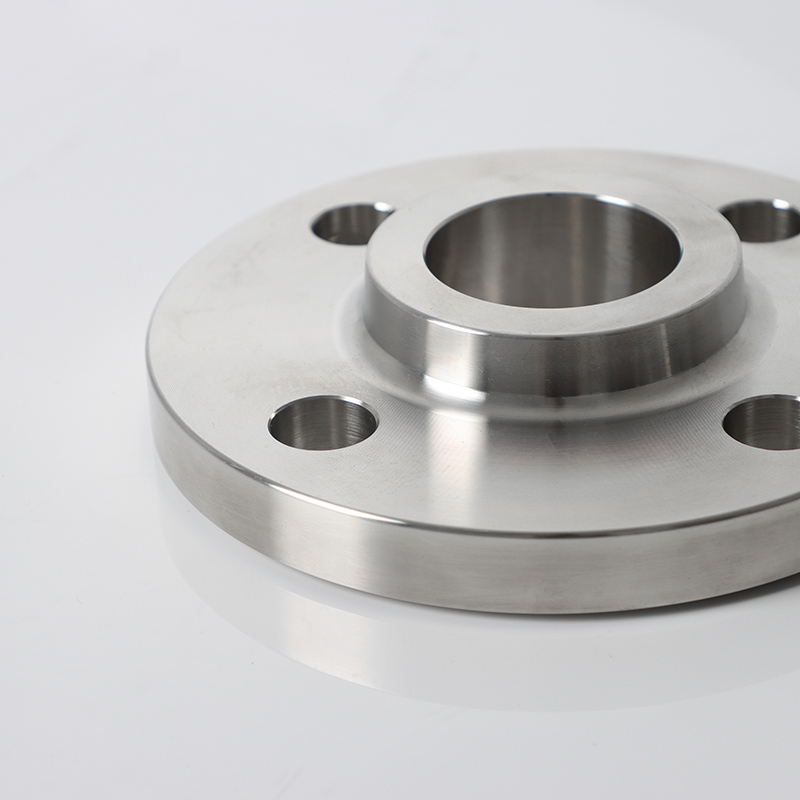

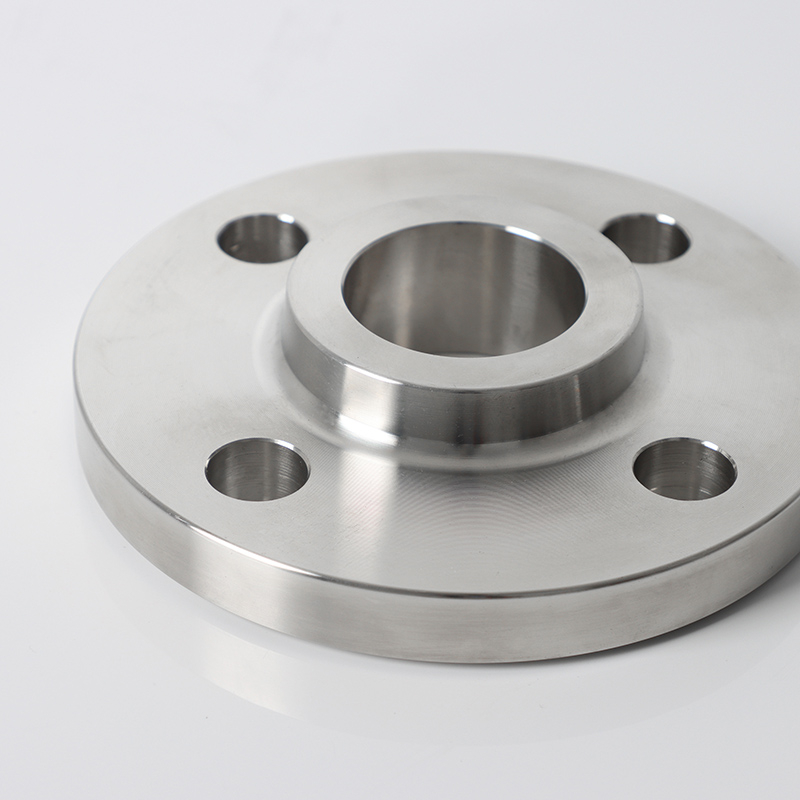

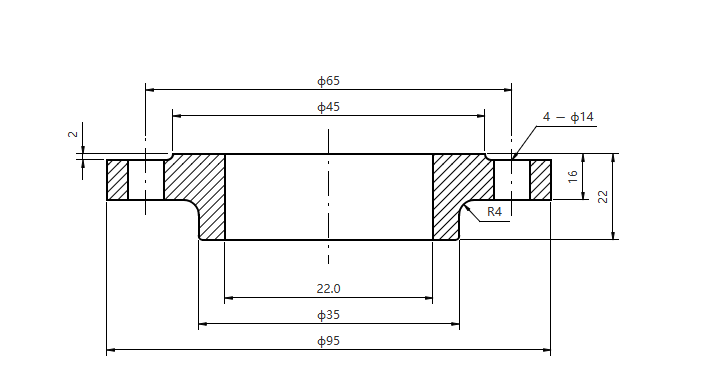

빠른 설치 및 부식 탄력성을 위해 설계된 이 EN 1092-1 DN15 PN10 스테인레스 스틸 슬립 온 플랜지는 식품, 음료 및 제약 부문의 저압 시스템에 탁월합니다. 은 슬립 온 디자인 (유형 11) 메트릭 파이프와 빠르게 정렬 할 수있는 반면, F304 스테인레스 스틸 (1.4301) (18% 크롬 및 8% 니켈)은 가벼운 부식성 환경에서 장기 내구성을 부유하며 엄격한 위생 표준을 충족시킵니다.
매개 변수 | 세부 |
기준 | EN 1092-1 유형 11 (슬립 온) |
재료 | 스테인레스 스틸 F304 (1.4301, 18CR-8NI, 515 MPa 최소 인장 강도) |
압력 등급 | PN10 (1.0 MPA, 저압 위생 시스템에 이상적) |
Dimensions | OD : 95mm, 볼트 원 : 65mm, 두께 : 12mm, 파이프 ID : 22.8mm (21.3mm OD 파이프) |
볼트 구멍 | 4x M10 (피치 원선 65mm, M10x1.5 스레드) |
씰 유형 | 향상된 얼굴 (RF, 1.6mm 높이, RA ≤ 1.6μm 마감) |
온도 범위 | -20 ° C ~ 400 ° C (80–95 ° C에서 CIP 청소와 호환) |
도구가없는 정렬 : 슬립 온 디자인은 1.5mm 방사형 클리어런스와 함께 ISO 336 DN15 파이프 (OD 21.3mm)에 적합하며 용접 넥 대안에 비해 절단 설치 시간 (시간에 민감한 위생 시스템 스타트 업에 비해).
수동적 부식 저항성 : F304의 크롬 산화물 층은 유제품 산 (젖산, pH 4.5) 및 양조장 세정제 (가성 소다, pH 12)를 포함한 pH 4-8 환경에 저항하여 15 년 이상의 구덩이를 방지합니다.
위생 표면 마감 : RA ≤ 1.6μm 연마 표면은 박테리아 항구 지점을 제거하여 FDA 21 CFR 177.2600 및 EU 10/2011 식품 접촉 표준을 충족시킵니다.
CE 표시 준수 : EN 1092-1 및 PED 2014/68/EU (모듈 B+D) 당 인증을 받으 십시오.
식품 가공 : 유제품 식물에 CIP (클리닝 장소) 스프레이 라인을 연결하여 부식없이 85 ° C 질산 세척주기 (1-2% 농도)를 견딜 수 있습니다.
미립자 물질 표준을 충족시키기 위해 옵션 전기 폴리싱 (RA ≤ 0.8μm) 과 함께 멸균 물 (WFI) 루프에 멸균 수에 통합됩니다 .
화학 투여 : 폐수 pH 조정 시스템에서 온화한 알칼리성 용액 (예 : 5% 수산화 나트륨)을 관리하여 공정 스트림으로의 금속 침출을 피합니다.
Q :이 플랜지에는 용접이 필요합니까?
A : 그렇습니다. 수행하십시오 . 스테인레스 스틸 위생 용접의 경우 EN 1011-3에 따라 ER308L 필러 메탈을 사용하여 내부 및 외부 모서리 모두에서 단면 필레 용접 (3mm 레그 길이)을
Q : ASME 파이프와 함께 사용할 수 있습니까?
A : 그렇습니다. 와 페어링하십시오 . 혼합 표준 시스템의 경우 21.3mm ~ 21.3mm OD 전이를 특징으로하는 DN15 ~ NPS 1/2 '리더러 (EN 1092-1에서 ASME B16.5)
Q : 볼트에 어떤 토크를 적용해야합니까?
A : 토크 M10 A2-70 스테인레스 스틸 볼트는 교차 토크 렌치를 사용하여 개스킷 압축 시퀀스를 따라 교정 된 토크 렌치를 사용하여 35–40 n · m입니다.
