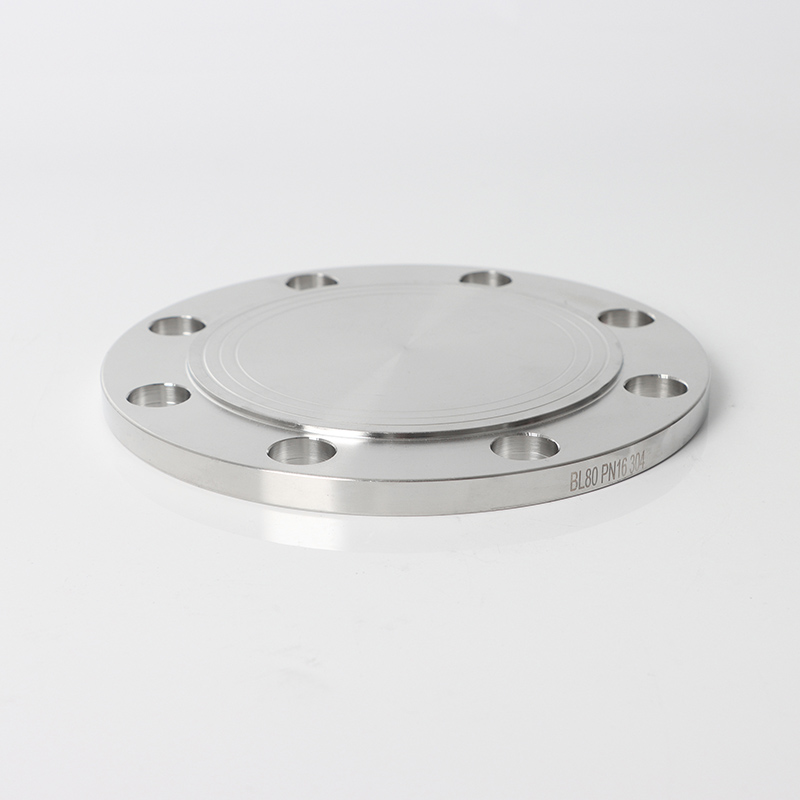

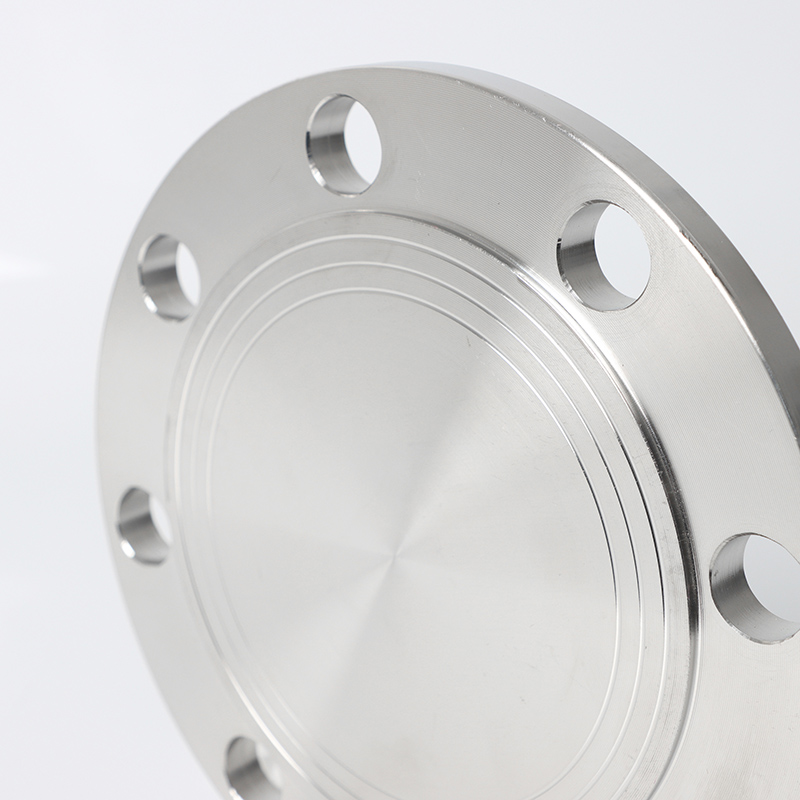

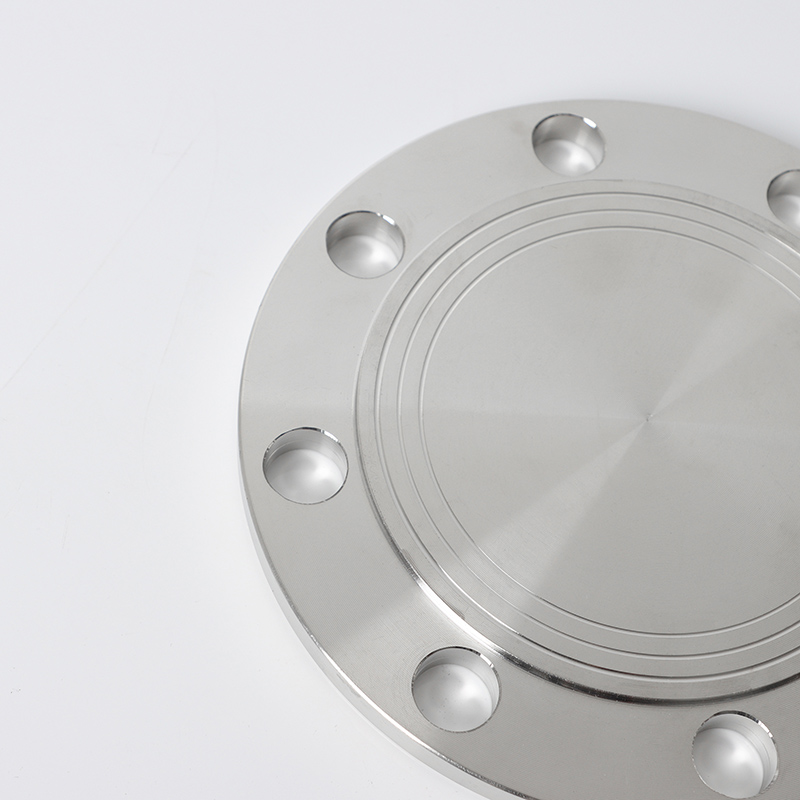

Bl 플랜지
SDFL

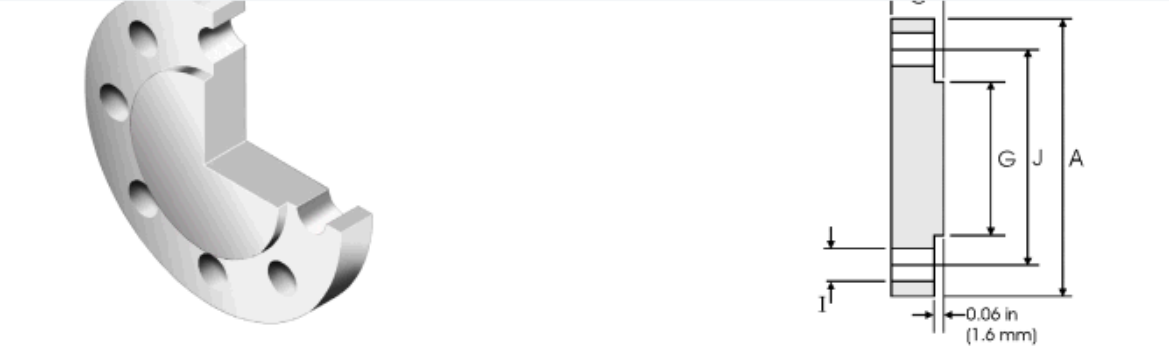

| 공칭 크기 | 외경 | 중앙 원의 직경 | 볼트 홀 직경 | 볼트 구멍의 수 | 플랜지 링 높이 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 | |
| nd | NPS | A | J | I | G | |||
| 15 | 1/2 | 95.2 | 66.5 | 15.7 | 4 | 14.2 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 15.7 | 42.9 | 6.4 |
| 25 | 1 | 123.9 | 88.9 | 19.1 | 4 | 17.5 | 50.8 | 6.4 |
| 32 | 1-1/4 | 133.3 | 98.6 | 19.1 | 4 | 20.6 | 63.5 | 6.4 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.4 | 4 | 22.3 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 25.4 | 91.9 | 6.4 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.4 | 8 | 28.4 | 104.6 | 6.4 |
| 80 | 3 | 209.5 | 168.1 | 22.4 | 8 | 31.7 | 127 | 6.4 |
| 90 | 3-1/2 | 228.5 | 184.2 | 25.4 | 8 | 35 | 139.7 | 6.4 |
| 100 | 4 | 273.1 | 215.9 | 25.4 | 8 | 38.1 | 157.2 | 6.4 |
| 125 | 5 | 330.2 | 266.7 | 28.4 | 8 | 44.5 | 185.7 | 6.4 |
| 150 | 6 | 355.6 | 292.1 | 28.4 | 12 | 47.8 | 215.9 | 6.4 |
| 200 | 8 | 419.1 | 349.3 | 31.8 | 12 | 55.6 | 269.7 | 6.4 |
| 250 | 10 | 508 | 431.8 | 35.1 | 16 | 63.5 | 323.9 | 6.4 |
| 300 | 12 | 558.8 | 489 | 35.1 | 20 | 66.55 | 381 | 6.4 |
| 350 | 14 | 603.3 | 527.1 | 38.1 | 20 | 69.85 | 412.8 | 6.4 |
| 400 | 16 | 685.8 | 603.3 | 41.1 | 20 | 76.2 | 469.9 | 6.4 |
| 450 | 18 | 743 | 654.1 | 44.5 | 20 | 82.6 | 533.4 | 6.4 |
| 500 | 20 | 812.8 | 723.9 | 44.5 | 24 | 88.9 | 584.2 | 6.4 |
| 600 | 24 | 939.8 | 838.2 | 50.8 | 24 | 101.6 | 692.2 | 6.4 |
응용 프로그램
압력 경계 분리 :
(1) 배관 시스템의 테스트 분리 (Hydrotest/공압 테스트 플러그).
(2) 미래의 파이프 확장에 대한 영구 씰.
고압 격리 :
(1) ASME VIII DIV.1 용기의 반응기/탱크 노즐 씰.
(2) 압력 용기에 대한 Manway 덮개.
형질
보어 디자인 없음 :
(1) ASME VIII의 부록 2 당 계산 된 두께.
(2) RF/FF 얼굴 마감이 필요하다 (RA ≤3.2μm, 6.4.1 항).
개스킷 응력 제어 :
(1) 전면 개스킷을 압축하기 위해 30% 더 높은 볼트 하중 대 WN 플랜지.
(2) 클래스> 600에 금지 된 나선 상처 개스킷.
