ANSI B16.5 1500lb 스테인레스 스틸 플랜지 블라인드 플레이트 플랜지 플레이트 커버 사용자 정의되지 않은 비표준 제품이 지원됩니다.

에 공유하기:

ANSI B16.5 1500lb 스테인레스 스틸 플랜지 블라인드 플레이트 플랜지 플레이트 커버 사용자 정의되지 않은 비표준 제품이 지원됩니다.

생산 표준 ：ASME B16.5, ANSI B16.5, ASME B16.47, ANSI B16.47, MSS SP-44, API 605, EN 1092-1, ISO 7005-1, JIS B2220, DIN, BS 4504, API 6A.

재료 ： 스테인레스 스틸 :ASTM A182, F304/F304L, F316/F316L, F51 (2205), F53 (2507), ASTM B625, UNS N08926 (Alloy 904L). EN 10088-3, 1.4301 (304), 1.4404 (316L).

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
Bl 플랜지
제품 브랜드：
SDFL

제품 설명

고품질 단조 스테인레스 스틸 플랜지 및 파이프 피팅
우리가 생산하는 단조 플랜지-신뢰할 수있는 산업 파이프 라인 파트너

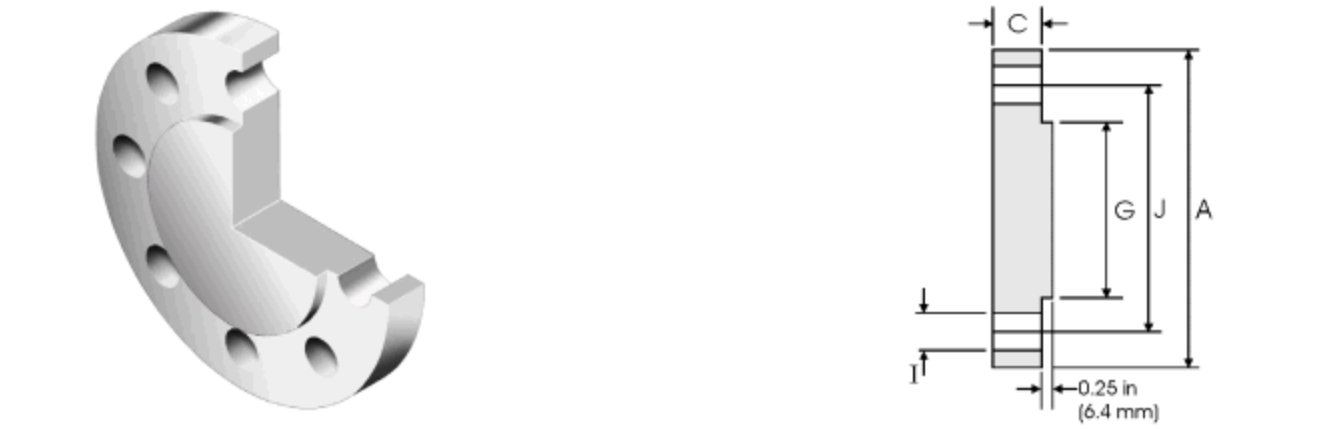

ANSI 1500LB BL

공칭 크기		외경	중앙 원의 직경	볼트 홀 직경	볼트 구멍의 수	플랜지 링 높이	얼굴 직경을 밀봉합니다	얼굴 높이를 밀봉합니다
DN	NPS	A	J	I			G
15	1/2	120.6	82.6	22.3	4	22.3	35.1	6.4
20	3/4	130	88.9	22.3	4	25.4	42.9	6.4
25	1	149.3	101.6	25.4	4	28.4	50.8	6.4
32	1-1/4	158.7	111.3	25.4	4	28.4	63.5	6.4
40	1-1/2	177.8	124	28.4	4	31.7	73.15	6.4
50	2	215.9	165.1	25.4	8	38.1	91.9	6.4
65	2-1/2	244.3	190.5	28.4	8	41.1	104.6	6.4
80	3	266.7	203.2	31.7	8	47.7	127	6.4
100	4	311.1	241.3	35	8	53.8	157.2	6.4
125	5	374.6	292.1	41.1	8	73.15	185.7	6.4
150	6	393.7	317.5	38.1	12	82.5	215.9	6.4
200	8	482.6	393.7	44.4	12	91.9	269.7	6.4
250	10	584.2	482.6	50.8	12	107.9	323.9	6.4
300	12	673.1	571.5	53.8	16	123.9	381	6.4
350	14	749.3	635	60.5	16	133.3	412.8	6.4
400	16	825.5	704.8	66.6	16	146	469.9	6.4
450	18	914.4	774.7	73.2	16	162	533.4	6.4
500	20	984.2	831.8	79.3	16	177.8	584.2	6.4
600	24	1168.4	990.6	91.9	16	203.2	692.2	6.4

응용 프로그램 시나리오

ANSI B16.5 클래스 1500 블라인드 플랜지는 고압 및 고온 파이프 라인 시스템의 핵심 구성 요소로, 가혹한 작업 조건에서 막힘, 격리 및 테스트에 적합합니다. 이 설계는 미국 표준 ASME B16.5를 준수하며 1500 파운드 클래스 (PN260)의 고압 환경에 적용 할 수 있습니다.
