Bl 플랜지
SDFL

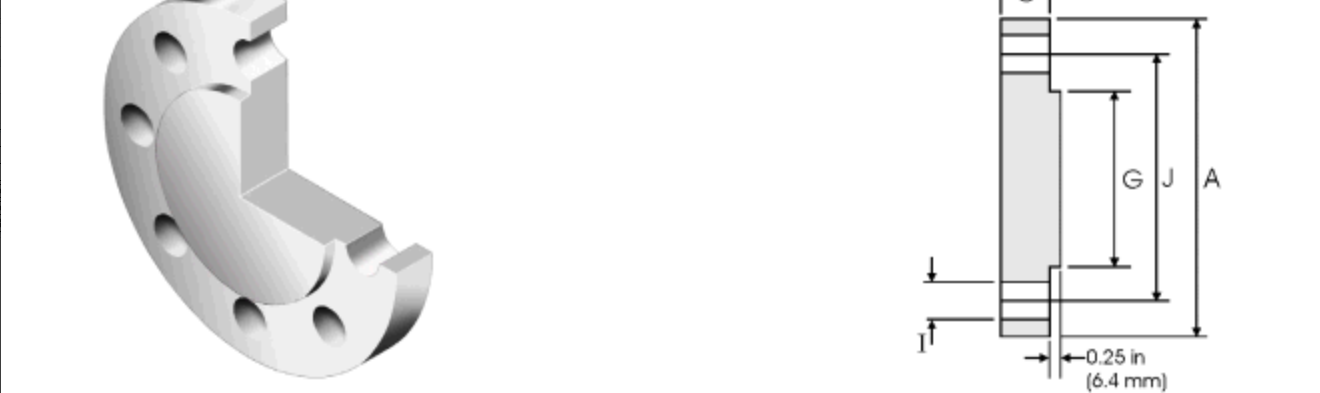

| 공칭 크기 | 외경 | 중앙 원의 직경 | 볼트 홀 직경 | 볼트 구멍의 수 | 플랜지 링 높이 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 | |
| DN | NPS | A | J | I | G | |||
| 15 | 1/2 | 95.2 | 66.5 | 15.7 | 4 | 14.2 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 15.7 | 42.9 | 6.4 |
| 25 | 1 | 123.9 | 88.9 | 19.1 | 4 | 17.5 | 50.8 | 6.4 |
| 32 | 1-1/4 | 133.3 | 98.6 | 19.1 | 4 | 20.6 | 63.5 | 6.4 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.4 | 4 | 22.3 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 25.4 | 91.9 | 6.4 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.4 | 8 | 28.4 | 104.6 | 6.4 |
| 80 | 3 | 209.5 | 168.1 | 22.4 | 8 | 31.7 | 127 | 6.4 |
| 100 | 4 | 254 | 200.2 | 25.4 | 8 | 35.1 | 157.2 | 6.4 |
| 125 | 5 | 279.4 | 235 | 25.4 | 8 | 38.1 | 185.7 | 6.4 |
| 150 | 6 | 317.5 | 269.7 | 25.4 | 12 | 41.1 | 215.9 | 6.4 |
| 200 | 8 | 381 | 330.2 | 28.4 | 12 | 47.8 | 269.7 | 6.4 |
| 250 | 10 | 444.5 | 387.4 | 31.8 | 16 | 53.8 | 323.9 | 6.4 |
| 300 | 12 | 520.7 | 450.9 | 35.1 | 16 | 57.15 | 381 | 6.4 |
| 350 | 14 | 584.2 | 514.4 | 35.1 | 20 | 60.45 | 412.8 | 6.4 |
| 400 | 16 | 647.7 | 571.5 | 38.1 | 20 | 63.5 | 469.9 | 6.4 |
| 450 | 18 | 711.2 | 628.7 | 38.1 | 24 | 66.55 | 533.4 | 6.4 |
| 500 | 20 | 774.7 | 685.8 | 41.1 | 24 | 69.85 | 584.2 | 6.4 |
| 600 | 24 | 914.4 | 812.8 | 47.8 | 24 | 76.2 | 692.2 | 6.4 |

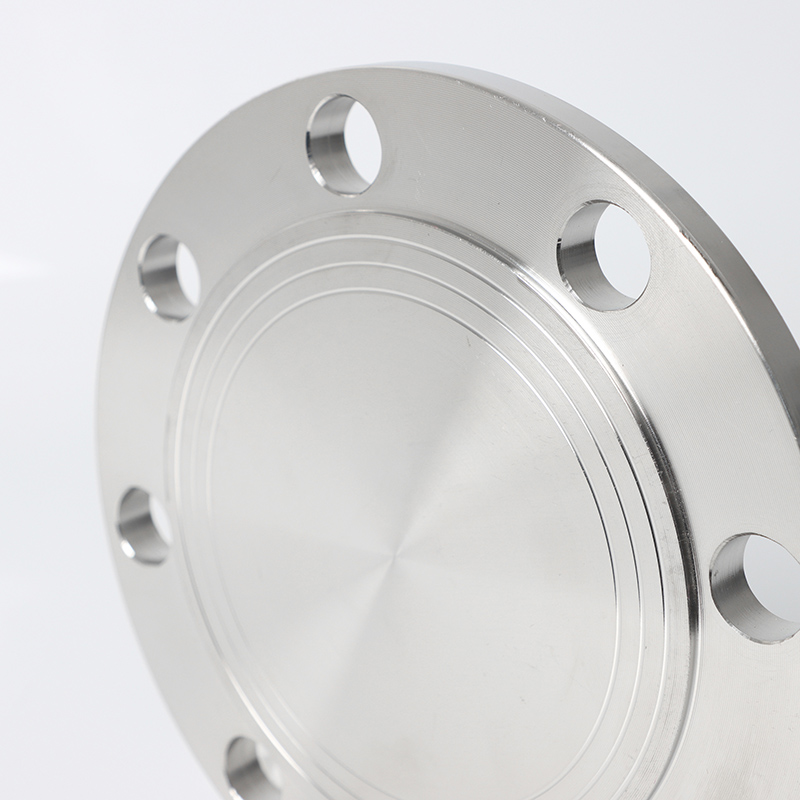

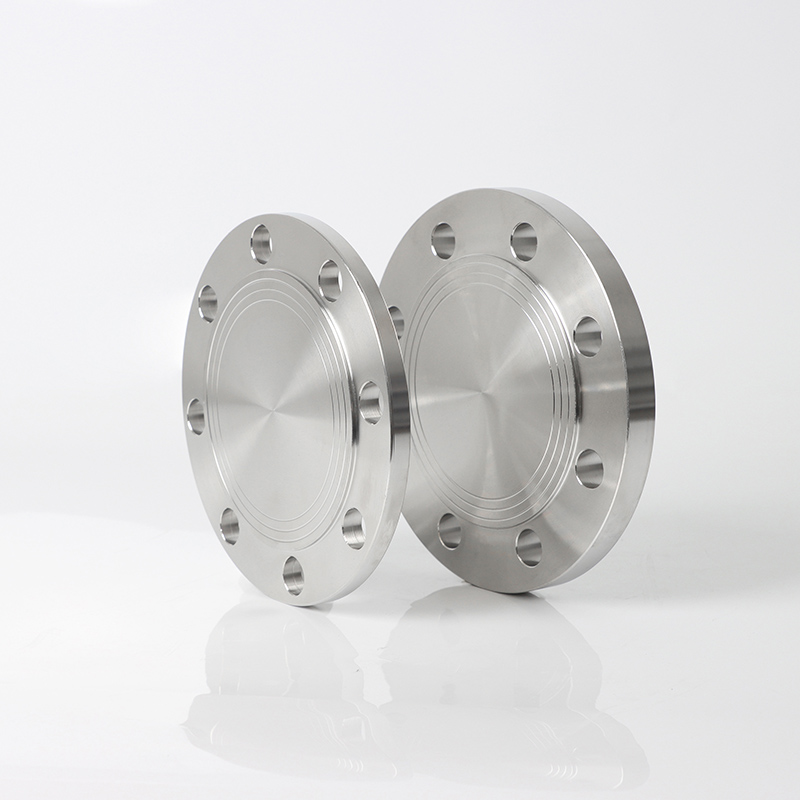

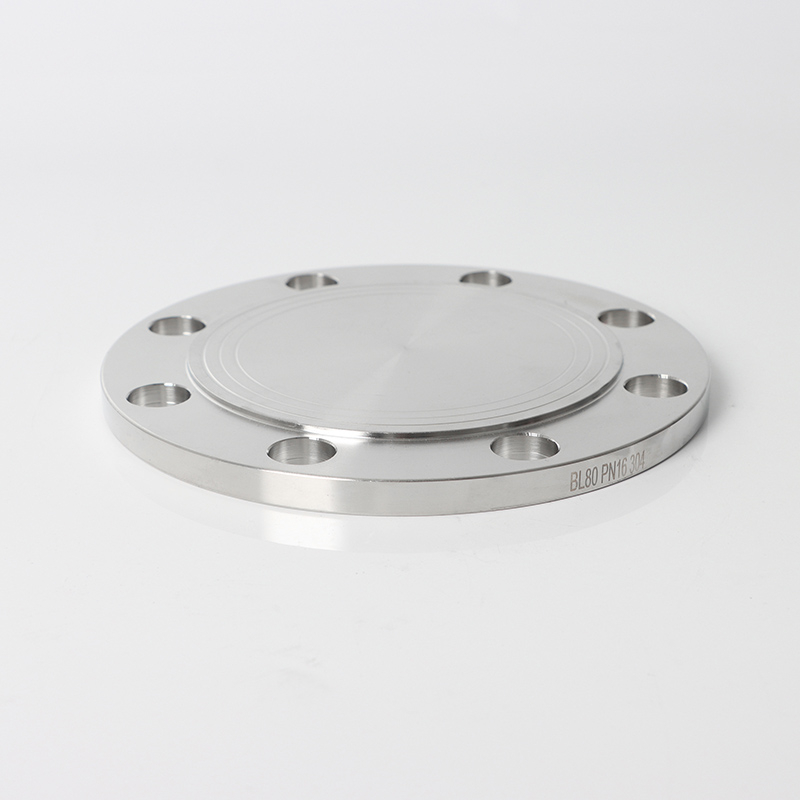

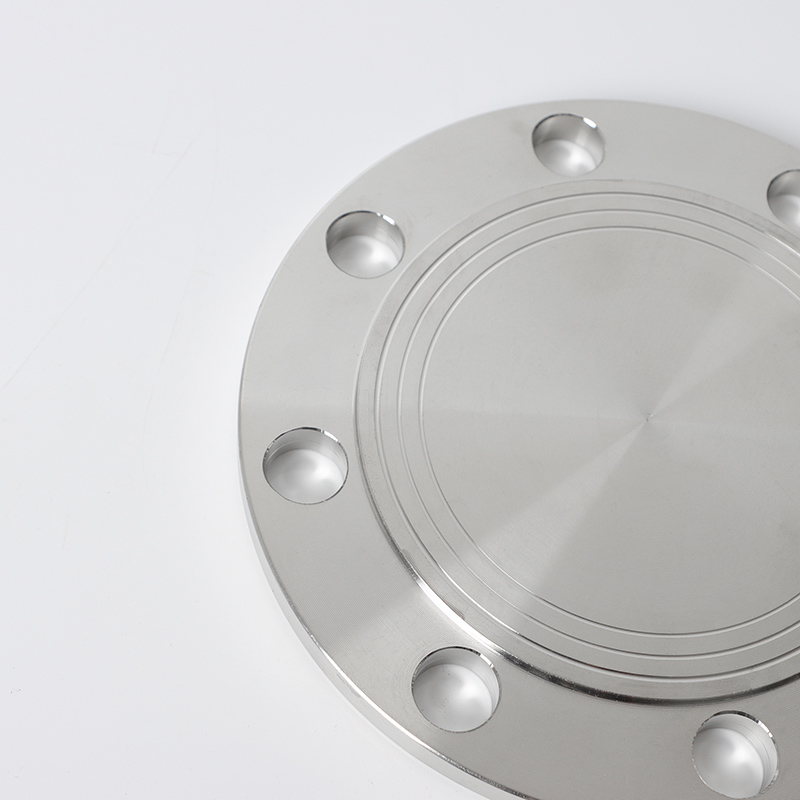

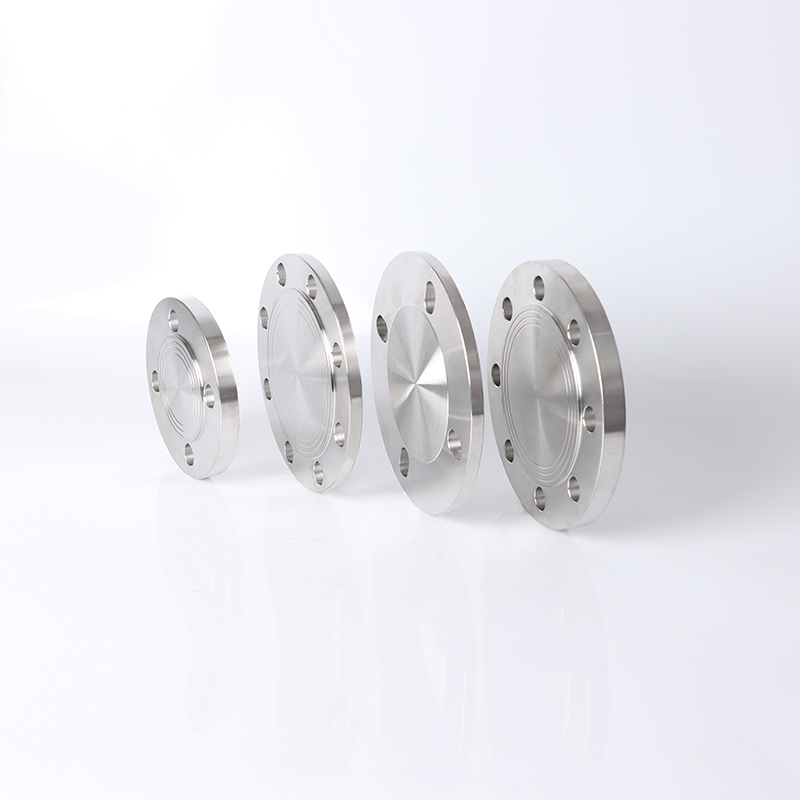

블라인드 플랜지는 중앙 구멍이없는 플랜지 유형입니다. 주로 파이프 라인 시스템을 차단, 분리 또는 수리하여 안전과 압박감을 보장하는 데 사용됩니다. 산업 파이프 라인에서 중요한 역할을합니다. 다음은 주요 응용 프로그램 시나리오 및 기능 설명입니다.
1. 파이프 라인 시스템 검사 및 유지 보수
파이프 라인의 특정 섹션을 수리, 청소 또는 교체 해야하는 경우 블라인드 플랜지는 중간 누출 또는 외부 불순물의 진입을 방지하기 위해 파이프 라인을 일시적으로 밀봉 할 수 있습니다.
2. 압력 테스트 및 시스템 격리
새로 구축되거나 개조 된 파이프 라인 시스템에서는 압력 테스트 (정수체/공압 테스트)가 필요합니다. 블라인드 플랜지는 테스트의 정확성을 보장하기 위해 파이프 끝을 밀봉하는 데 사용될 수 있습니다.
3. 다중 분기 파이프 라인의 임시 차단
화학 및 석유와 같은 산업에서는 일부 지점 파이프 라인이 일시적으로 사용되지 않을 수 있지만 향후 재 활성화해야 할 수도 있습니다. 블라인드 플랜지는 파이프 라인 제거를 피하기 위해 임시 차단에 사용될 수 있습니다.
유리한 기술은 사용자 혜택을 달성합니다
구멍이없는 절대 밀봉 설계+누출 제로가있는 금속 개스킷, 안전 보장
고압 저항성 두꺼운 구조+극한 작업 조건에 적합한 고 강성 재료
볼트 연결, 용접 무료, 유지 보수 시간 절약 30% 이상의 빠른 분해 및 조립
내식성 특수 재료/표면 처리는 파이프 라인 수명을 연장합니다
표준화 된 ASME/EN/GB 인증 준수, 전 세계적으로 적용 가능한 걱정 무료
