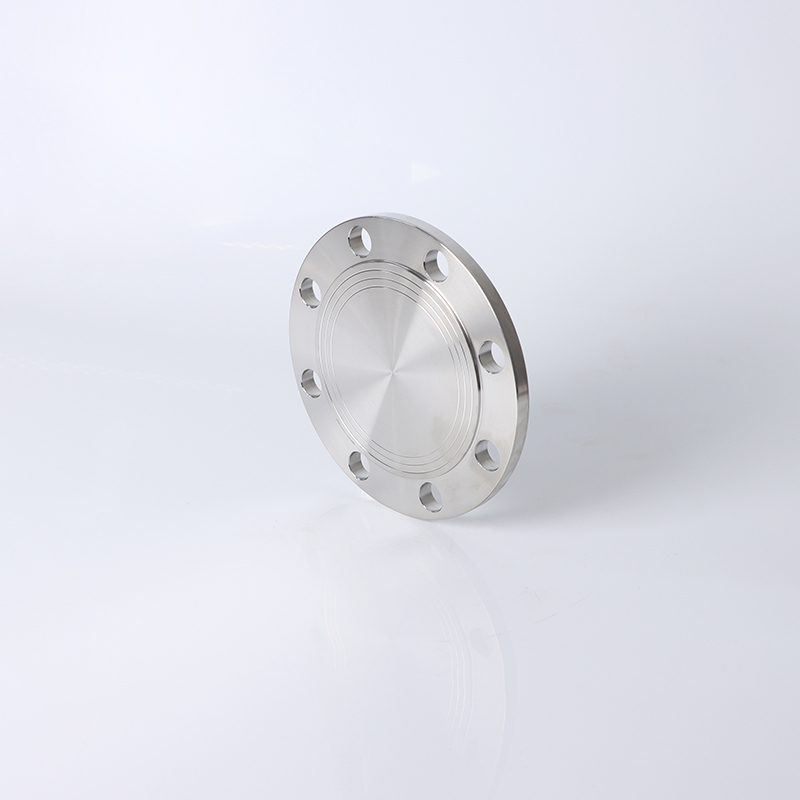

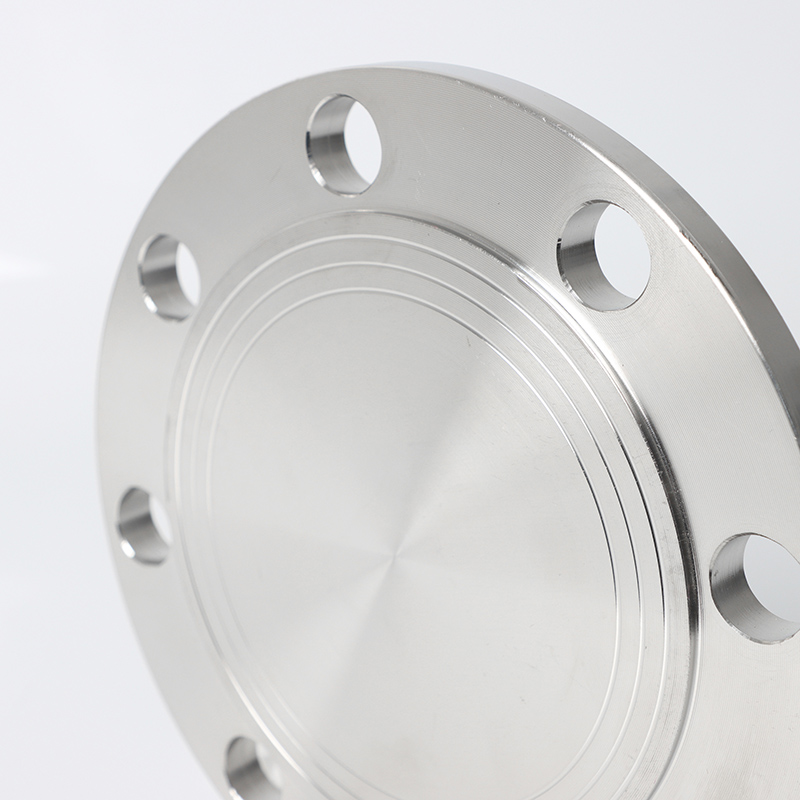

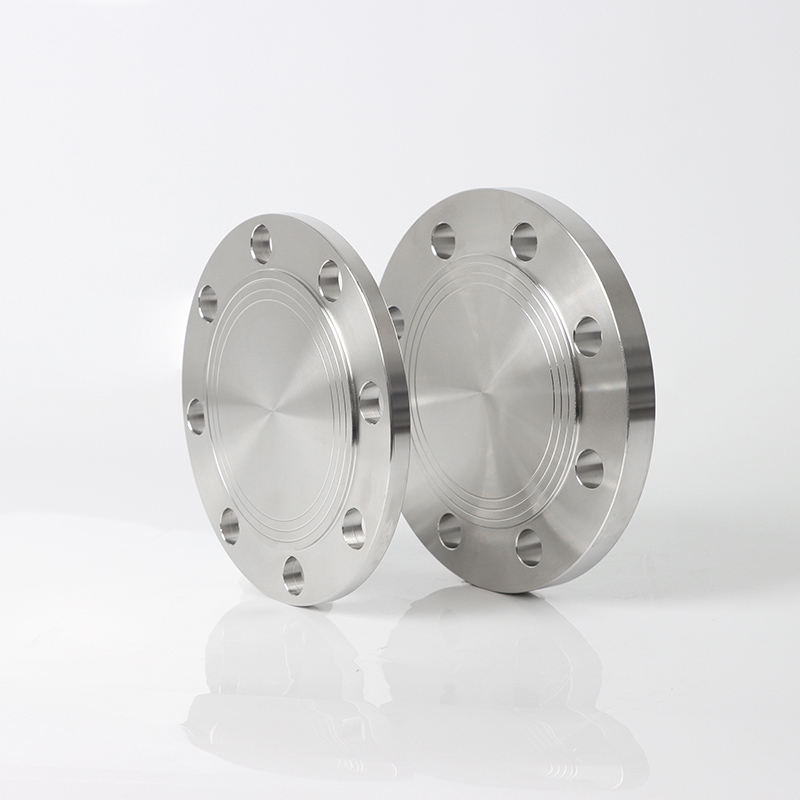

Bl 플랜지
SDFL
| 공칭 크기 | 외경 | 중앙 원의 직경 | 볼트 홀 직경 | 볼트 구멍의 수 | 플랜지 링 높이 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 | |
| DN | NPS | A | J | I | G | |||
| 15 | 1/2 | 95.2 | 66.5 | 15.7 | 4 | 14.2 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 15.7 | 42.9 | 6.4 |
| 25 | 1 | 123.9 | 88.9 | 19.1 | 4 | 17.5 | 50.8 | 6.4 |
| 32 | 1-1/4 | 133.3 | 98.6 | 19.1 | 4 | 20.6 | 63.5 | 6.4 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.4 | 4 | 22.3 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 25.4 | 91.9 | 6.4 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.4 | 8 | 28.4 | 104.6 | 6.4 |
| 80 | 3 | 209.5 | 168.1 | 22.4 | 8 | 31.7 | 127 | 6.4 |
| 90 | 3-1/2 | 228.6 | 184.2 | 25.4 | 8 | 35 | 139.7 | 6.4 |
| 100 | 4 | 273.1 | 215.9 | 25.4 | 8 | 38.1 | 157.2 | 6.4 |
| 125 | 5 | 330.2 | 266.7 | 28.4 | 8 | 44.5 | 185.7 | 6.4 |
| 150 | 6 | 355.6 | 292.1 | 28.4 | 12 | 47.8 | 215.9 | 6.4 |
| 200 | 8 | 419.1 | 349.3 | 31.8 | 12 | 55.6 | 269.7 | 6.4 |
| 250 | 10 | 508 | 431.8 | 35.1 | 16 | 63.5 | 323.9 | 6.4 |
| 300 | 12 | 558.8 | 489 | 35.1 | 20 | 66.55 | 381 | 6.4 |
| 350 | 14 | 603.3 | 527.1 | 38.1 | 20 | 69.85 | 412.8 | 6.4 |
| 400 | 16 | 685.8 | 603.3 | 41.1 | 20 | 76.2 | 469.9 | 6.4 |
| 450 | 18 | 743 | 654.1 | 44.5 | 20 | 82.6 | 533.4 | 6.4 |
| 500 | 20 | 812.8 | 723.9 | 44.5 | 24 | 88.9 | 584.2 | 6.4 |
| 600 | 24 | 939.8 | 838.2 | 50.8 | 24 | 101.6 | 692.2 | 6.4 |
고압 매체 밀봉 : 석유, 천연 가스 및 화학 물질과 같은 산업의 고압 파이프 라인 (예 : 웰 헤드 파이프 라인 및 압축기 매장)에 사용되므로 ≥ 600 lb (약 10 MPa)의 압력을 견딜 수 있어야합니다.
주요 장비 분리 : 고압 반응기, 열교환 기 또는 펌프의 입구 및 콘센트에 블라인드 플랜지를 설치하여 유지 보수 중 매체를 완전히 분리 할 수 있도록합니다.
ANSI 600 lb BL 플랜지의 설계 기능
공통 재료 : ASTM A105 (Carbon Steel), A182 F304/F316 (스테인레스 스틸), A350 LF2 (저온 탄소강).
고온 상태 : A182 F11/F22 (크롬 몰리브덴 강)를 선택하십시오.
구조적 강도 :
두께는 저압 블라인드 플레이트에 비해 크게 증가하며 ANSYS 응력 분석을 통해 압력 베어링 용량을 검증해야합니다.
밀봉 양식 :
RF 또는 RTJ, 후자는 고압 가스에 더 적합하다.
