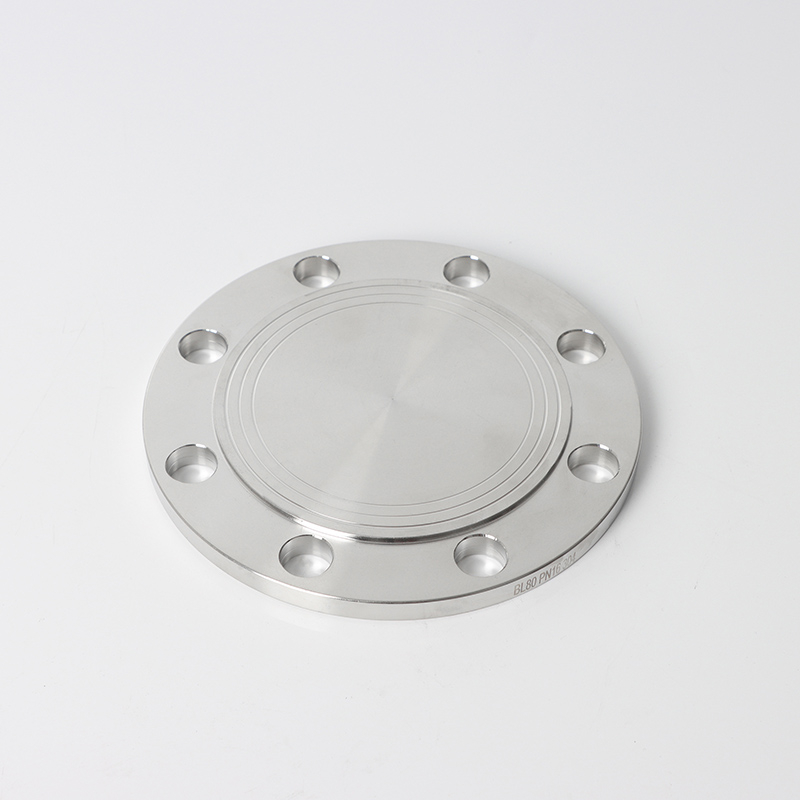

이 EN 1092-1 05B DN25 PN25 SS BLIND FLANGE는 고압 산업 시스템에서 중요한 분리 구성 요소 역할을하며 최대 2.5 MPa를 작동하는 파이프 라인에 대한 안전한 최종 봉인을 제공합니다. 유형 05B 블랭크 페이스 디자인 은 죽은 공간을 제거하는 반면, F304 스테인리스 스틸 구조는 부식성 매체에 대한 저항력을 보장하여 유출 위험이 높은 석유 및 가스, 전력 및 수처리 응용 프로그램에 없어지는 것을 보장합니다.
매개 변수 | 세부 |
기준 | EN 1092-1 Type 05B (블라인드 플랜지) |
재료 | 스테인레스 스틸 F304 (1.4301, 18CR-8NI, 200 HV 경도) |
압력 등급 | PN25 (2.5 MPa, 고압 분리에 적합) |
Dimensions | OD : 115mm, 볼트 원 : 85mm, 두께 : 16mm, 허브 직경 : 57mm |
볼트 구멍 | 4x M16 (피치 원의 직경 85mm, 통로 디자인) |
씰 유형 | 평평한 얼굴 (FF, RA ≤ 3.2μm, 풀 페이스 개스킷과 호환됩니다) |
온도 범위 | -20 ° C ~ 450 ° C (증기 시스템에서 열 순환에 내성) |
고압 밀봉 무결성 : 평평한 얼굴 설계는 EN 1514-2 개스킷을 가로 지르는 클램핑 력을 고르게 분배하며, 3.75 MPa (1.5x 등급 압력)에서 30 분 동안 제로 누출로 검증 됩니다.
클로라이드 스트레스 부식 저항성 : F304의 크롬-니켈 합금은 해양 또는 소금물 시스템 (35,000 ppm 염화물)에서 균열에 저항하며, 소금 스프레이 테스트에서 5 배로 탄소강을 능가합니다 (ISO 9227).
강화 05B 설계 : 타입 05B에는 두꺼운 중심 섹션 (16mm) 및 방사선 가장자리가 포함되어 주기적 압력 하중 (0-2.5 MPa)에서 굽힘 응력이 25% 감소합니다.
다중 인증 커버리지 : ASME BPVC 섹션 VIII (압력 용기) 및 TR CU 032/2013 (EAC) 을 준수하여 러시아 및 유라시아 산업 프로젝트에서 사용 가능합니다.
석유 및 가스 : 유지 보수 중 웰 헤드 매니 폴드를 분리하여, 신성 가스 환경에서는 황화수소 (HIS) 수준을 견딜 수 있습니다.
발전소 : 증기 터빈 우회선을 밀봉하여 450 ° C+ 과열 증기 에서 무결성을 유지 하고 열 사이클에서 에너지 손실을 방지합니다.
수처리 : CAPS 염소화 수 저장 탱크 (1–3 ppm 유리 염소), 옵션 PTFE 코팅 (50μm 두께)이 향상된 화학 저항성.
Q : PN25에 어떤 개스킷 재료가 권장됩니까?
A : 2.5 MPa 및 450 ° C로 평가 된 304 개의 금속 보강 및 흑연 필러를 갖춘 나선형 가스켓 (EN 1514-4 Type CG)은 버블 링 씰을 보장합니다.
Q :이 플랜지가 진공 상태를 처리 할 수 있습니까?
A : 그렇습니다. 진공 시스템 (-1 bar)의 경우, 공기 유입을 방지하기 위해 클래스 150 등가 개스킷 (예 : 구리로 입은 석면) 및 토크 볼트를 150 n · m로 지정하십시오.
Q : 볼트 압박감을 확인하는 방법은 무엇입니까?
A : M16 A4-70 볼트의 경우 120–150 N · M으로 설정된 디지털 토크 렌치 를 사용하여 별 패턴 (순차적으로 반대쪽 볼트를 조이면)을 따라 균일 한 하중을 보장하십시오.
