Bl 플랜지
SDFL

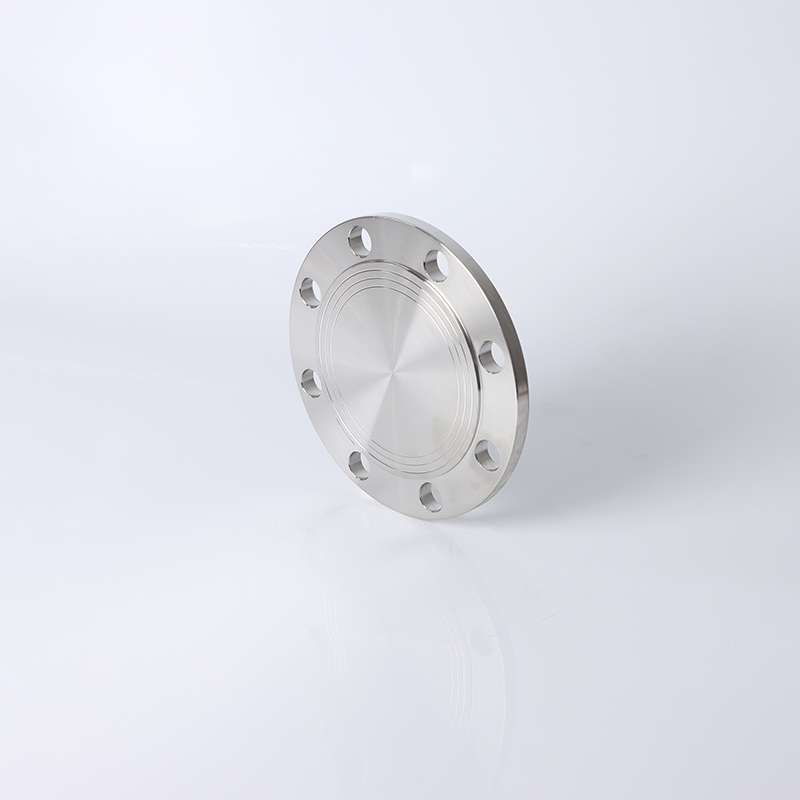

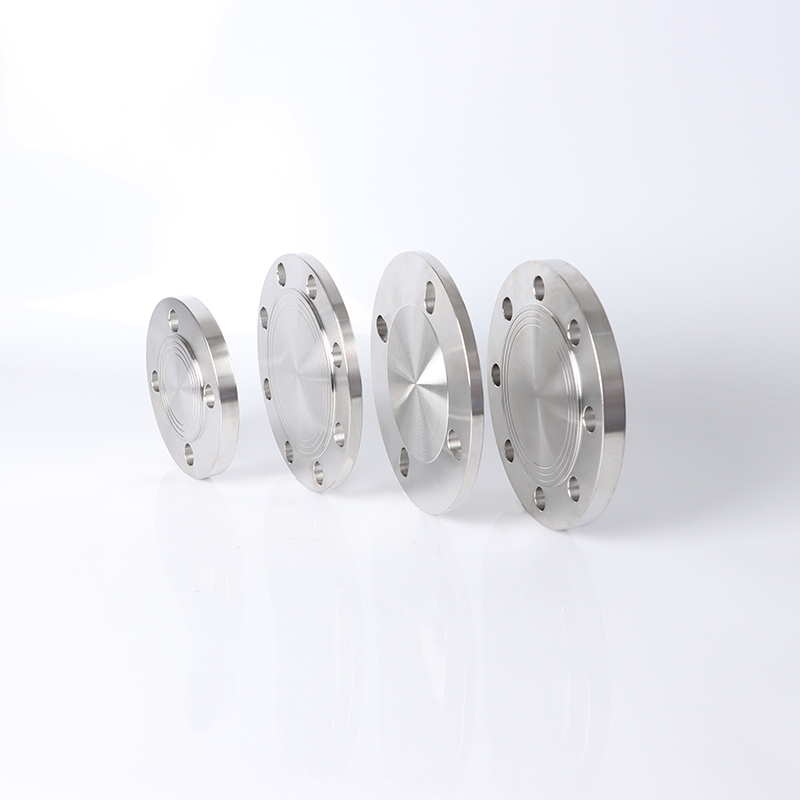

이 EN 1092-1 05B DN32 PN25 블라인드 플랜지는 파이프 라인 압력 테스트 및 임시 격리 시나리오를 견고한 위해 목적으로 연결됩니다 . 블랭크 페이스 디자인 (타입 05B) 및 PN25 (2.5 MPa) 등급은 정수압, 공압 또는 진공 테스트 중에 신뢰할 수있는 밀봉을 보장합니다. 235 MPa 최소 항복 강도를 갖춘 비용 효율적인 재료 인 으로 제작되었습니다 S235JR Carbon Steel (1.0037) . IT 산업 테스트 응용 분야의 성능 및 경제성의 균형.
매개 변수 | 세부 |
기준 | EN 1092-1 Type 05B (블라인드 플랜지) |
재료 | 탄소강 S235JR (1.0037) |
압력 등급 | PN25 (2.5 MPa) |

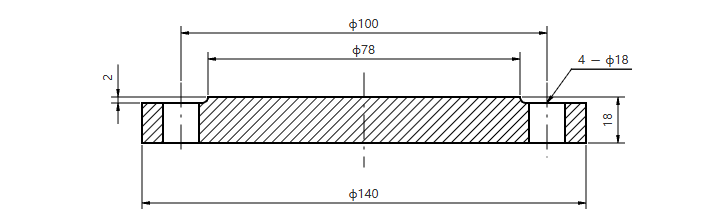

Dimensions | OD : 140mm, 볼트 원 : 100mm, 두께 : 18mm |
볼트 구멍 | 4x M16 (피치 원선 직경 100mm) |
씰 유형 | 평평한 얼굴 (FF) |
온도 범위 | -20 ° C ~ 300 ° C |
테스트 준수 : 파이프 라인 무결성 검증을위한 ISO 15649-1 표준을 충족시키기 위해 3.75 MPa (1.5x 등급 압력)에서 정수압 테스트를 통해 검증되었습니다 .
부식 방지 옵션 : ISO 1461 당 옵션 HOT-DIP 아연 도금 (HDG) 은 85μm+ 아연 코팅을 추가하여 실외 또는 매장 된 응용 분야에서 수명을 5 년 이상 연장합니다.
범용 호환성 : EN 1092-1 PN25 표준 에 정확하게 정렬 된 볼트 홀은 수정없이 기존 플랜지 시스템과의 빠른 통합을 보장합니다.
구조적 무결성 : PED 당 CE 표시 2014/68/EU 및 구조적 철강 작업을 위해 EN 1090-2를 준수하여 안전성 테스트의 성능을 보장합니다.
오일 및 가스 : 1,500+ PSI 정수압 테스트 중 파이프 라인 섹션을 인봉하여 전송 라인에 대한 API 1104 용접 표준을 준수합니다.
수처리 : HDG 코팅은 시립 수도 네트워크에서 pH 3-11 환경에 저항하는 염소 소독 과정에서 여과 시스템을 분리합니다 .
시공 : S235JR의 연성 열 팽창 응력을 흡수하여 가압 급수 테스트를 위해 고층 빌딩 배관에 사용됩니다 .
Q : 테스트 후이 플랜지를 재사용 할 수 있습니까?
A : 예, 개스킷 시트 표면 손상을 검사하고 재설치 전에 M16 볼트의 경우 120–150 N · M 로 다시 설립되면.
Q : 증기 테스트에 가장 적합한 개스킷은 무엇입니까?
A : 에 대한 평가 된 흑연 강화 PTFE 개스킷 (EN 1514-2)은 300 ° C+ 최대 18 bar의 포화 증기 응용 분야에서 안정적인 밀봉을 제공합니다.
Q : 설치 중에 플랜지 오정렬을 수정하는 방법은 무엇입니까?
A : EN 1092-1 부록 B 정렬 핀을 사용하여 최대 ± 1.0mm 위치 오정렬을 조정하여 적절한 개스킷 압축을 보장합니다.
