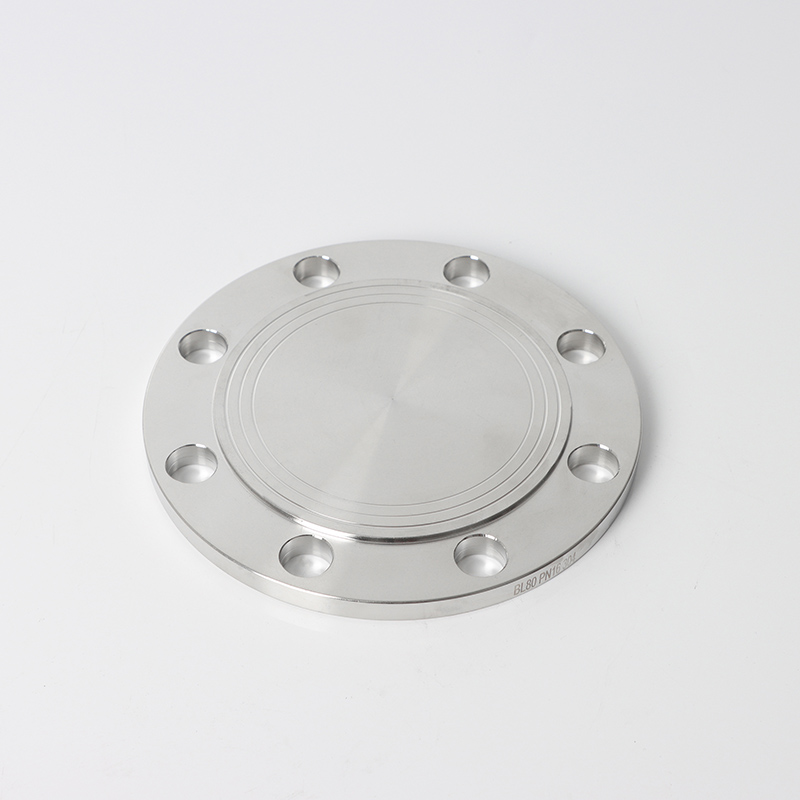

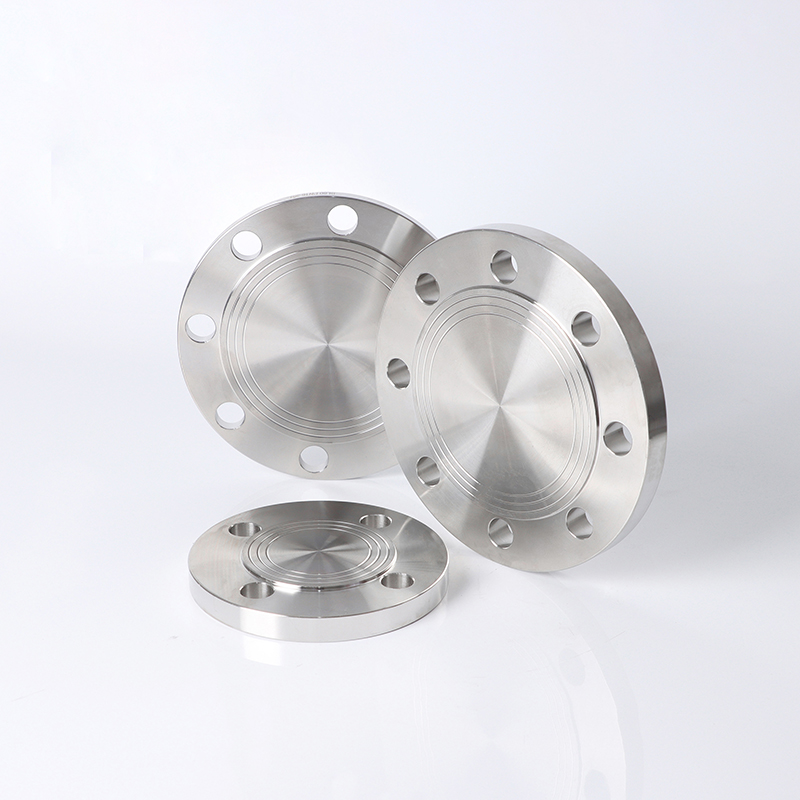

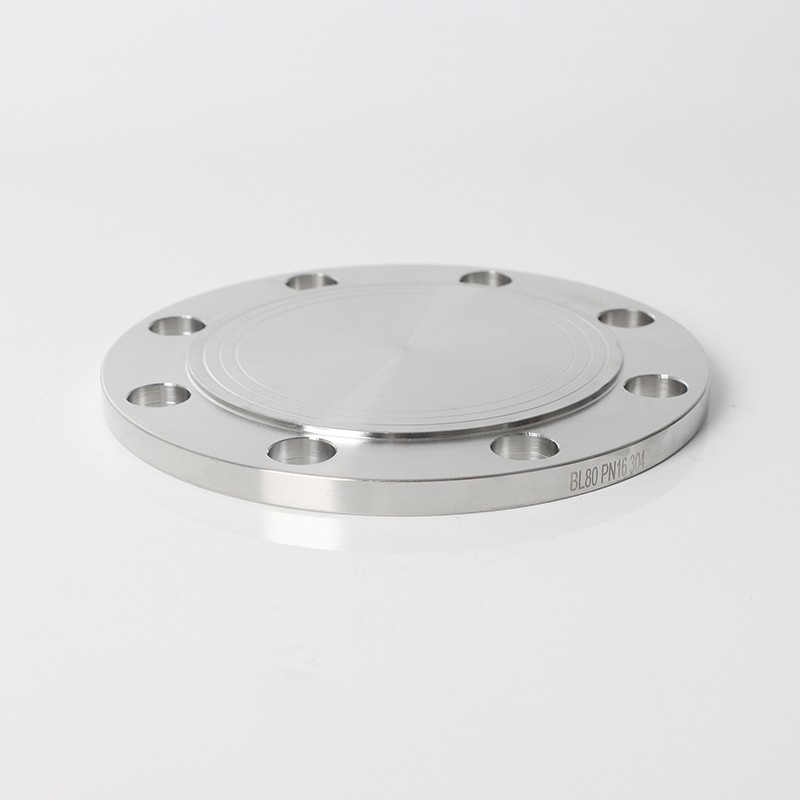

Bl 플랜지
SDFL

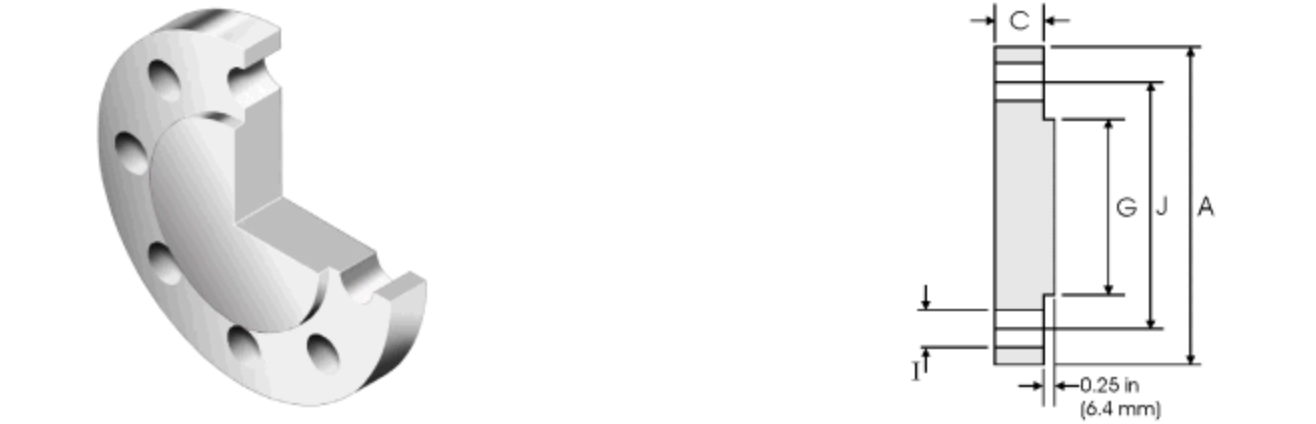

| 공칭 크기 | 외경 | 중앙 원의 직경 | 볼트 홀 직경 | 볼트 구멍의 수 | 플랜지 링 높이 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 | |
| DN | NPS | A | J | I | G | |||
| 15 | 1/2 | 133.4 | 88.9 | 22.4 | 4 | 30.2 | 35.1 | 6.4 |
| 20 | 3/4 | 139.7 | 95.3 | 22.4 | 4 | 31.7 | 42.9 | 6.4 |
| 25 | 1 | 158.8 | 108 | 25.4 | 4 | 35.1 | 50.8 | 6.4 |
| 32 | 1-1/4 | 184.2 | 130 | 28.4 | 4 | 38.1 | 63.5 | 6.4 |
| 40 | 1-1/2 | 203.2 | 146.1 | 31.8 | 4 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 235 | 171.5 | 28.4 | 8 | 50.8 | 91.9 | 6.4 |
| 65 | 2-1/2 | 266.7 | 196.9 | 31.8 | 8 | 57.15 | 104.6 | 6.4 |
| 80 | 3 | 304.8 | 228.6 | 35.1 | 8 | 66.55 | 127 | 6.4 |
| 100 | 4 | 355.6 | 273.1 | 41.1 | 8 | 76.2 | 157.2 | 6.4 |
| 125 | 5 | 419.1 | 323.9 | 47.9 | 8 | 91.9 | 185.7 | 6.4 |
| 150 | 6 | 482.6 | 368.3 | 53.8 | 8 | 108 | 215.9 | 6.4 |
| 200 | 8 | 552.5 | 438.2 | 53.8 | 12 | 127 | 269.7 | 6.4 |
| 250 | 10 | 673.1 | 539.8 | 66.6 | 12 | 165.1 | 323.9 | 6.4 |
| 300 | 12 | 762 | 619.3 | 73.2 | 12 | 184.2 | 381 | 6.4 |
산업 특정 시나리오
고압 오일 및 가스 수집 및 변속기 파이프 라인, 웰 헤드 장비 및 LNG 수신 스테이션을위한 매우 낮은 온도 파이프 라인.
화학 고압 반응기, 중합 장치, 부식성 매체 저장 탱크.
주요 증기 파이프 라인 및 고온 재가열 발전소 보일러 시스템.
선박, 액화 가스 운송 선박을위한 고압 연료 파이프 라인 (저온 강한 물질이 필요).
시스템 유형, 작동 조건 매개 변수, 블라인드 플랜지 요구 사항
고압 천연 가스 파이프 라인 압력 : 25 MPa, 온도 : -30 ~ 50 ° C 재료 : A350 LF3 (저온 인성), 밀봉 표면 : RTJ, 볼트 : A193 B7M (황 응력 균열 저항).
에틸렌 크래킹 단위 압력 : 22 MPa, 온도 : 300 ° C 재료 : A182 F316L (고온 부식 방지), 개스킷 : 스테인레스 스틸 래핑 개스킷+유연한 흑연.
발전소의 주요 증기 파이프 압력은 26 MPa, 온도는 600 ° C이고, 재료는 A182 F91 (9CR-1MO-V)이며 응력을 제거하기 위해서는 용접 후 열처리 (PWHT)가 필요합니다.
