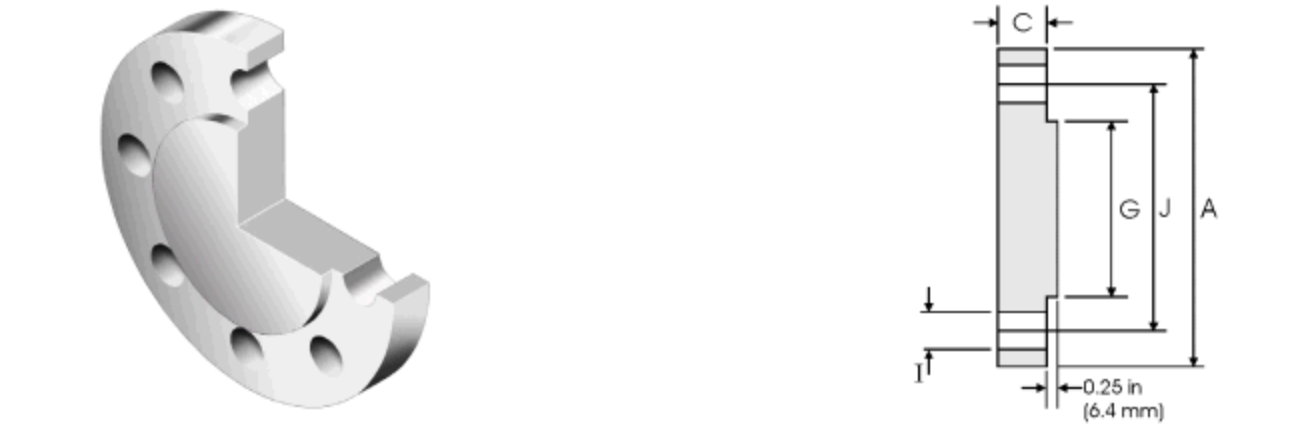

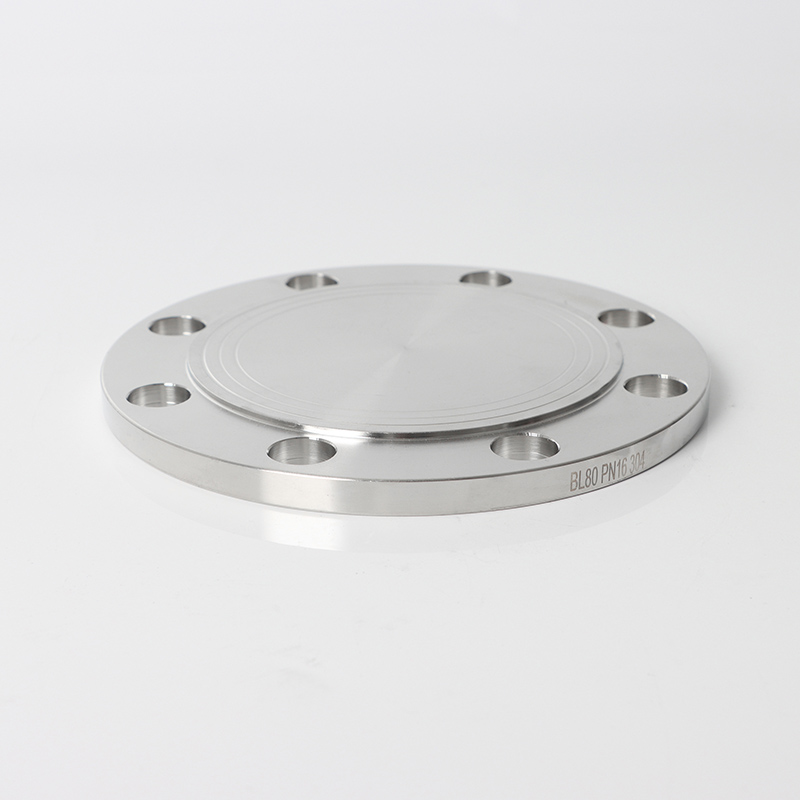

Bl 플랜지
SDFL
| 공칭 크기 | 외경 | 중앙 원의 직경 | 볼트 홀 직경 | 볼트 구멍의 수 | 플랜지 링 높이 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 | |
| nd | NPS | A | J | I | G | |||
| 15 | 1/2 | 120.6 | 82.6 | 22.3 | 4 | 22.3 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.3 | 4 | 25.4 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 28.4 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 28.4 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 31.7 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 38.1 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 41.1 | 104.6 | 6.4 |
| 80 | 3 | 241.3 | 190.5 | 25.4 | 8 | 38.1 | 127 | 6.4 |
| 100 | 4 | 292.1 | 234.9 | 31.7 | 8 | 44.5 | 157.2 | 6.4 |
| 125 | 5 | 349.2 | 279.4 | 35.0 | 8 | 50.8 | 185.7 | 6.4 |
| 150 | 6 | 381 | 317 | 31.7 | 12 | 55.6 | 215.9 | 6.4 |
| 200 | 8 | 469.9 | 393.7 | 38.1 | 12 | 63.5 | 269.7 | 6.4 |
| 250 | 10 | 546.1 | 469.9 | 38.1 | 16 | 69.85 | 323.9 | 6.4 |
| 300 | 12 | 609.6 | 533.4 | 38.1 | 20 | 79.25 | 381 | 6.4 |
| 350 | 14 | 641.3 | 558.8 | 41.1 | 20 | 85.8 | 412.8 | 6.4 |
| 400 | 16 | 704.8 | 615.9 | 44.4 | 20 | 88.9 | 469.9 | 6.4 |
| 450 | 18 | 787.4 | 685.8 | 50.8 | 20 | 101.6 | 533.4 | 6.4 |
| 500 | 20 | 857.2 | 749.3 | 53.8 | 20 | 107.9 | 584.2 | 6.4 |
| 600 | 24 | 1041.4 | 901.7 | 66.6 | 20 | 139.7 | 692.2 | 6.4 |
애플리케이션 산업 시나리오
석유 화학 시스템
고압 파이프 라인의 밀봉 :
유지 보수 격리 (절대 밀봉을 달성하기 위해 밸브 교체)
시스템 압력 테스트를위한 임시 헤드
원자로/타워 인터페이스 :
예약 된 포트 블라인드 밀봉 (두께는 연결된 파이프 라인의 두께 ≥ 1.5 배 여야합니다)
전력 에너지 시스템
보일러의 주요 부분 :
스팀 드럼 맨홀 용 블라인드 플레이트 (F91 재료, 열처리가 필요)
기본 증기 파이프 라인의 끝의 밀봉
원자력 시스템 :
수동 안전 시스템 테스트 헤드
유리한 기술 구현
용접없이 절대 밀봉 된 적분 위조
강한 압력 베어링 용량 및 두꺼운 설계 (두께 공식 : t = √ (3pd/16s))
빠른 개방 및 닫는 유압 잠금 장치 일치
