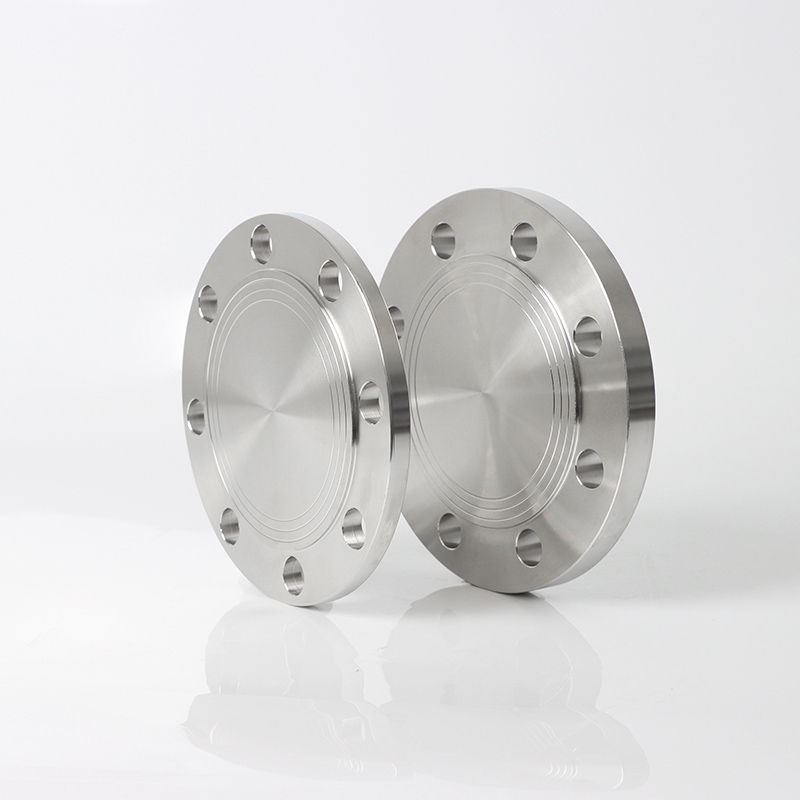

고압 분리 솔루션 으로 설계된 이 EN 1092-1 05B DN15 PN25 SS304 블라인드 플랜지는 강력한 구조적 무결성을 탁월한 부식 저항과 통합합니다. 정밀 부동산 블랭크 페이스 디자인 (타입 05B)은 2.5 MPa (PN25) 작동 압력 에서도 누출없는 밀봉을 보장하므로 중요한 파이프 라인 시스템에 이상적입니다. 18% 크롬 및 8% 니켈 조성으로 유명한 재료 인 으로 제작 된 304 스테인레스 스틸 (1.4301) 화학 처리장에서 해양 엔지니어링 응용에 이르기까지 부식성 환경에서 장기 내구성을 제공합니다.
매개 변수 | 세부 |
기준 | EN 1092-1 Type 05B (블라인드 플랜지) |
재료 | 스테인레스 스틸 304 (1.4301) |
압력 등급 | PN25 (2.5 MPa) |
Dimensions | OD : 95mm, 볼트 원 : 65mm, 두께 : 14mm |
볼트 구멍 | 4x M12 (피치 원선 직경 65mm) |
씰 유형 | 평평한 얼굴 (FF) |
온도 범위 | -20 ° C ~ 400 ° C |
고압 성능 : 평평한 얼굴 설계는 전체 밀봉 표면에 걸쳐 균일 한 개스킷 압축을 보장하며, EN 13445 표준을 충족시키기 위해 3.75 MPa (정격 압력의 1.5 배)에서 정수압 테스트를 통해 검증되었습니다.
부식 저항성 : 304 스테인레스 스틸은 pH 4-8 화학 환경에 저항하는 수동 산화물 층을 형성하여 엄격한 위생 준수가 필요한 가벼운 산, 알칼리 및 식품 등급 응용에 적합합니다.
강화 05B 설계 : 강화 된 가장자리가있는 두꺼운 프로파일 (14mm)은 왕복 펌프 파이프 라인과 같은 고 진동 시스템의 굽힘 응력에 대한 저항을 향상시킵니다.
다중 인증 : 압력 용기 응용 분야의 ASME BPVC 섹션 VIII를 준수하고 유럽 시장 접근을위한 PED 2014/68/EU를 사용하여 글로벌 산업 전반의 안전을 보장합니다.
화학적 처리 : 유지 보수 차단 중 반응기 혈관을 효과적으로 분리하여 황산 및 수산화 나트륨 용액을 처리하는 환경에서 2.5 MPa+ 압력을 견딜 수 있습니다.
해양 엔지니어링 : SEALS SHIET SHIPBORD BALLAST WATER TANKS 및 SEAWATER COOLING LINES. 304 스테인레스 스틸은 해외 및 해안 설치에서 바닷물 부식에 저항합니다.
HVAC 시스템 : 발전소의 증기 응축수 라인에 사용되어 보일러 공급 물 회로에서 400 ° C 온도 에서 무결성을 유지합니다 .
Q : PN25 애플리케이션에 권장되는 개스킷 재료는 무엇입니까?
A : 흑연 필러 (EN 1514-4)가있는 나선형 가스켓은 이상적이며 높은 볼트 하중 하에서 금속-금속 밀봉 기능을 제공합니다.
Q :이 플랜지는 극저온 환경에서 사용할 수 있습니까?
A : -20 ° C 미만의 온도의 경우 316L 스테인레스 스틸 (1.4404) 으로 업그레이드합니다 . 이는 저탄소 변형으로 부서지기 쉬운 골절을 방지하기위한 연성이 향상됩니다.
Q : 올바른 볼트 압박감을 보장하는 방법은 무엇입니까?
A : 대각선 교차 조건 시퀀스에 따라 균일 한 압력 분포를 보장하기 위해 M12 볼트의 경우 35–40 N · M로 설정된 보정 된 토크 렌치를 사용하십시오.
