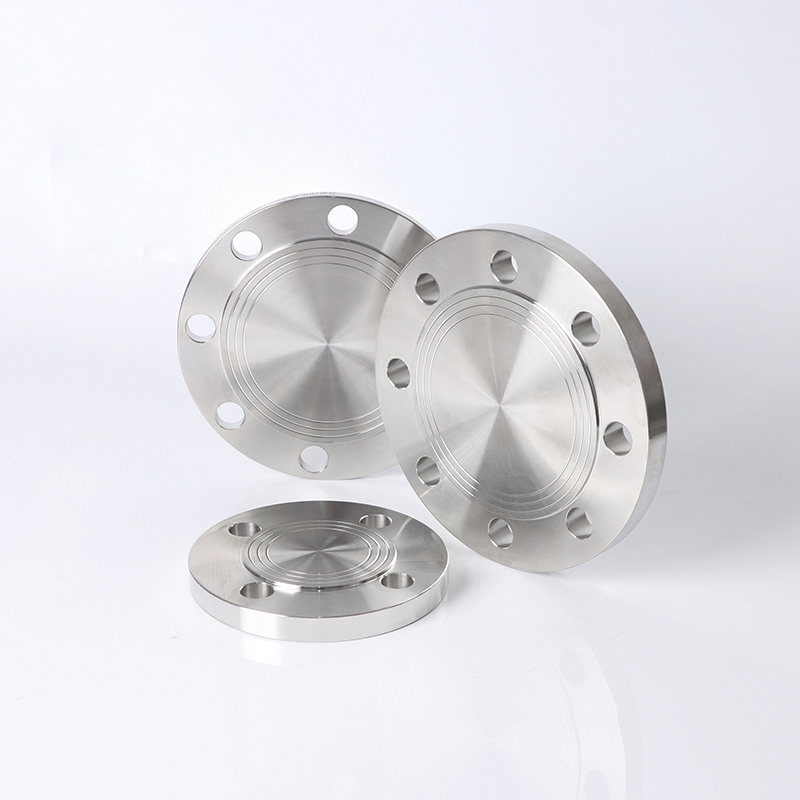

EN 1092-1 05B DN20 PN25 SS 블랭크 플랜지는 부식성 환경에서 안전한 고압 밀봉을 제공하여 유형 05B 블랭크 페이스 디자인 과 PN25 (2.5 MPa) 등급을 활용하여 화학, 석유 화학 및 해양 부문에서 파이프 라인을 분리합니다. F316 스테인리스 스틸로 제작 된이 제품은 염화물 유발 부식에 대한 우수한 저항성을 제공합니다. 해수, 소금물 또는 공격적인 공정 유체를 처리하는 시스템에 비한이 있습니다.
매개 변수 | 세부 |
기준 | EN 1092-1 Type 05B (블라인드 플랜지) |
재료 | 스테인레스 스틸 F316 (1.4401, 16CR-10NI-2MO, 210 HV 경도) |
압력 등급 | PN25 (2.5 MPa, 10,000 압력주기에 대해 테스트) |

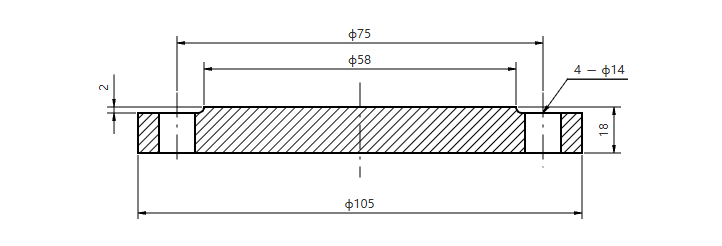

Dimensions | OD : 105mm, 볼트 원 : 75mm, 두께 : 18mm, 허브 직경 : 57mm |
볼트 구멍 | 4x M16 (피치 원선 75mm, M16x2.0 스레드) |
씰 유형 | 평평한 얼굴 (FF, RA ≤ 3.2μm, 풀 페이스 개스킷과 호환됩니다) |
온도 범위 | -20 ° C ~ 600 ° C (-196 ° C ~ 600 ° C에서 열 충격에 내성) |
고압 성능 : EN 1092-1 정수압 테스트 (30 분 동안 3.75 MPa) 및 공압 테스트 (1.5 MPa Air)로 검증 된 2.5 MPa 에서 누출이없는 작동을 위해 설계되었습니다 .
클로라이드 구덩이 저항성 : F316의 몰리브덴 함량은 해수와 소금물 (19,000–35,000 ppm 염화물)에 구타를 저지 르며, 40 ° C의 임계 구덩이 온도 (CPT)는 F304의 10 ° C보다 높습니다.
진동 저항성 05b 설계 : 18mm 두께의 프로파일과 강화 가장자리는 고 진동 환경 (예 : 펌프 또는 압축기 근처)에서 굽힘 응력을 30% 감소시킵니다.
유럽 안전 규정 준수 : PED 2014/68/EU (모듈 B+D) 및 EN 1090-2 (실행 클래스 2) 를 준수하여 안전성 시스템의 구조적 무결성을 보장합니다.
해양 엔지니어링 : Seals Shipboard Ballast Water Tanks, 연속 바닷물 침수 (35,000 ppm 클로라이드) 및 옵션 구리-니켈 도금으로 바이오 오피를 방지합니다.
의약품 : 장비 유지 보수 중 멸균 공정 라인을 분리하여 USP 클래스 VI 생체 적합성 표준 (세포 독성 또는 열성 성 없음).
발전 : 보일러 블로우 다운 라인에 사용되며, 여기서 F316은 600 ° C 증기 온도를 견딜 수 있으며 산소 공급 물 (8–10 ppb O₂)의 부식에 저항합니다.
Q :이 플랜지를 추가로 보호하기 위해 페인트 할 수 있습니까?
A : 그렇습니다. 적용하여 서비스 수명을 5 년 이상 연장하십시오. 해안 또는 산업 야외 설치에서 대기 내식성에 대한 에폭시 코팅 (ISO 12944-5, 120μm 두께)을
Q : 어떤 볼트 토크가 필요합니까?
A : 토크 M16 A4-80 스테인레스 스틸 볼트는 토크 렌치를 사용하여 120–150 N · M으로, 대각선 시퀀스를 따라 균일 한 개스킷 압축을 보장합니다.
Q : 플랜지 오정렬을 처리하는 방법은 무엇입니까?
A : 설치 중에 EN 1092-1 부록 B 정렬 핀 (M16 x 50mm)을 사용하여 최대 ± 1.0mm 축 방향 정렬 조정을 수정하여 개스킷 손상 및 누출을 방지합니다.
