Bl 플랜지
SDFL

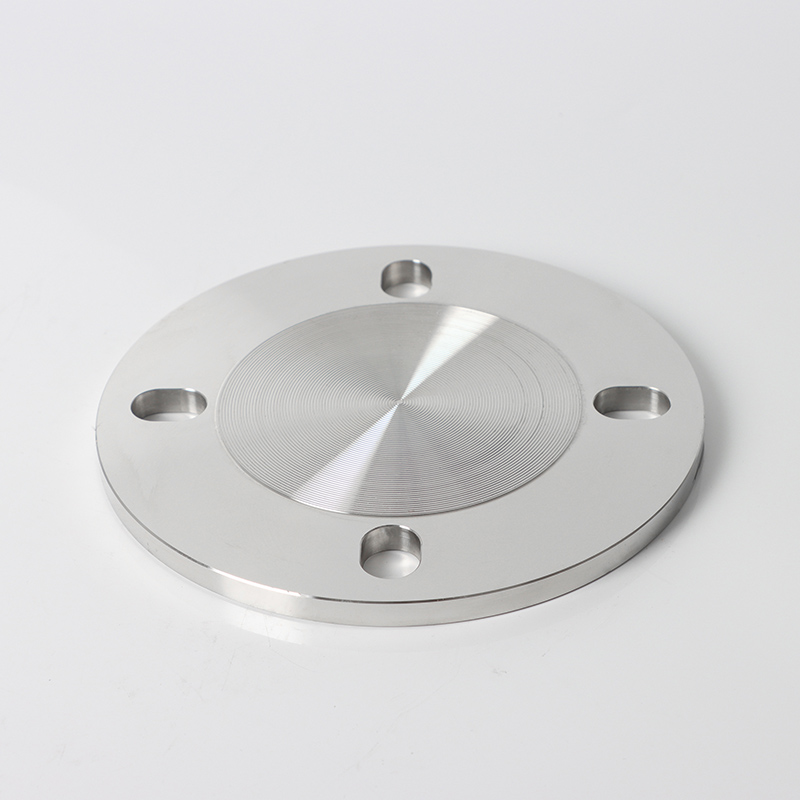

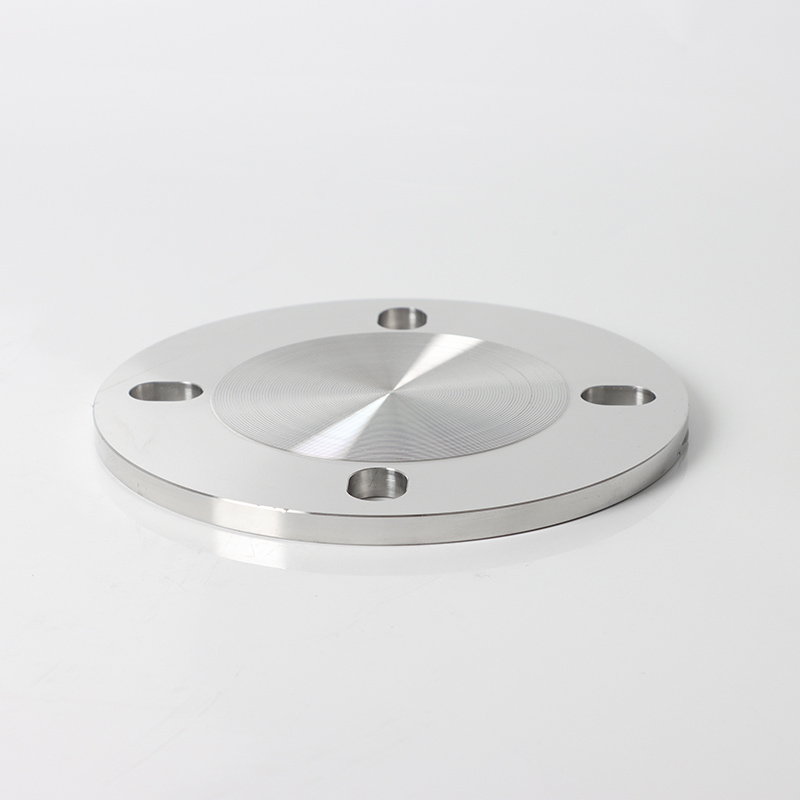

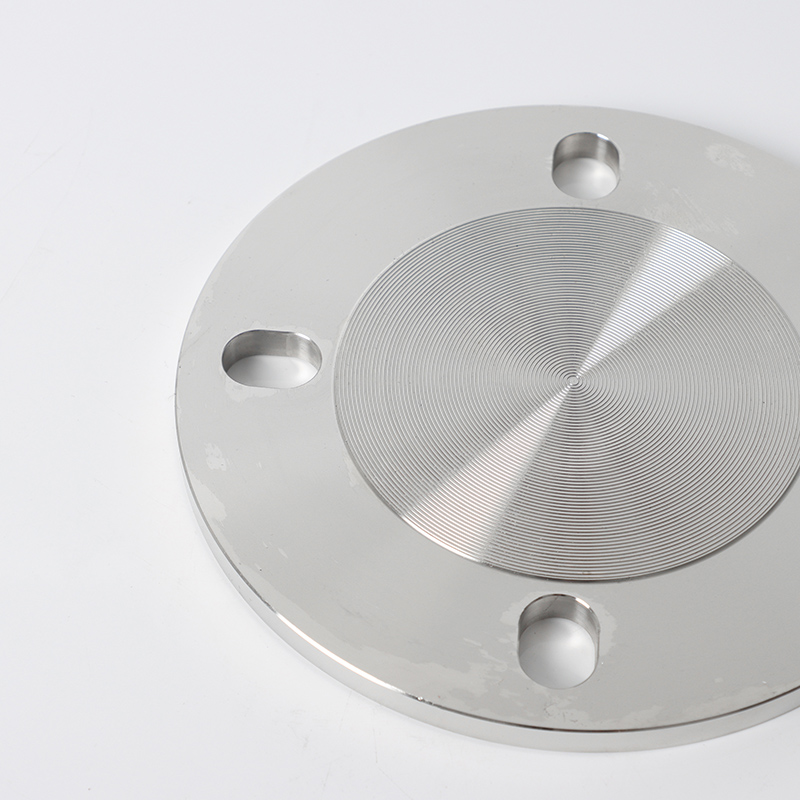

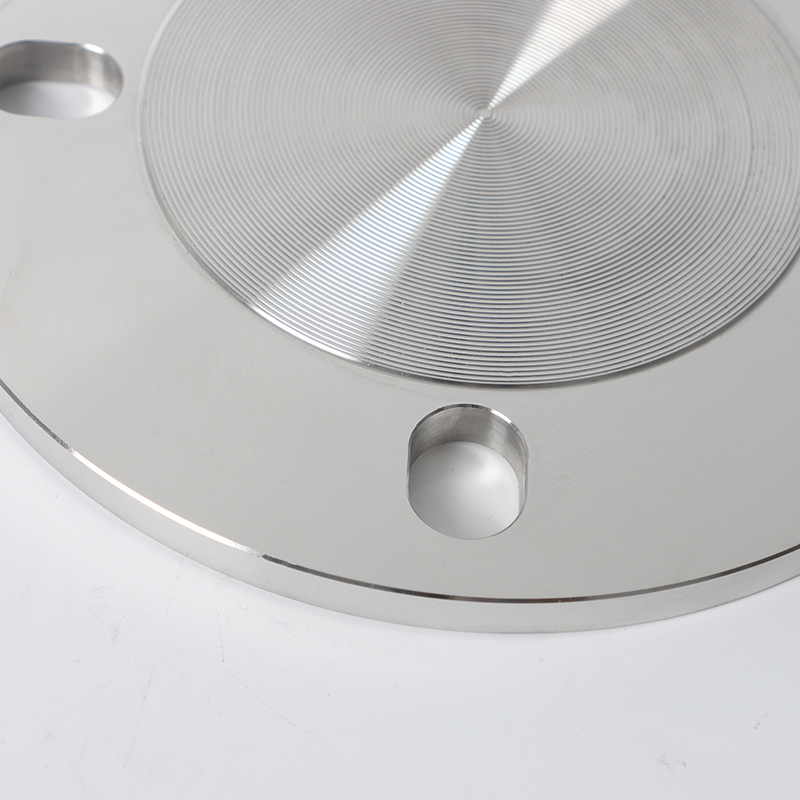

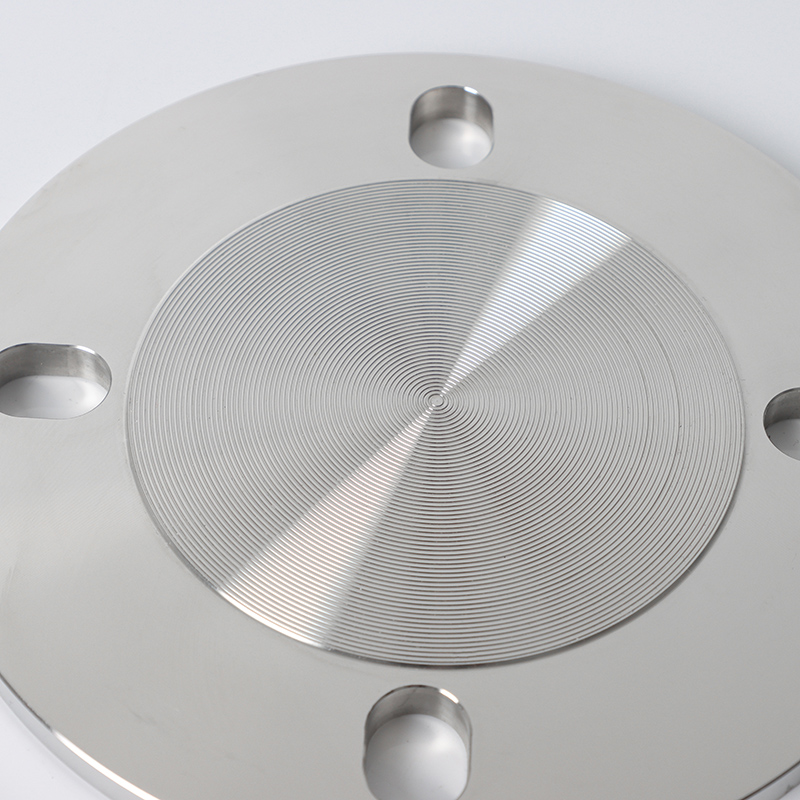

이 ASME B16.5 블라인드 플랜지는 파이프 라인 유지 보수, 셧다운 및 시스템 수정을위한 다양한 분리 솔루션으로 나타납니다. 고급 F304/F316 스테인리스 스틸 (우수한 내식 저항성 및 기계적 강도로 유명한 스테인리스 스틸로 제작)은 고압 산업 환경의 요구를 견딜 수 있도록 파이프 끝을위한 안전한 씰을 제공합니다. 용접 된 캡과 달리 볼트 디자인은 검사 중에 쉽게 접근 할 수 있으므로 빈번한 유지 보수가 필요한 중요한 시스템의 비용 효율적인 선택입니다.
매개 변수 | 세부 |
기준 | ASME B16.5 (클래스 150–2500)는 치수 및 재료 요구 사항을 완전히 준수합니다. |
재료 | F304 (304SS, 18CR-8NI), F316 (316SS, 18CR-10NI-2MO)이 저탄소 응용 프로그램을위한 F316L 옵션. |
씰 유형 | 일반 서비스를위한 얼굴 (RF), 고압 클래스 600+ 시스템의 링 조인트 (RJ) |
온도 범위 | -20 ° C ~ 450 ° C (F304, 주변에서 중간 정도의 열에 적합), -20 ° C ~ 600 ° C (F316, 고온 증기에 이상적) |
빠른 분리 : 볼트 온 디자인을 사용하면 정기 검사 중에 도구가없는 분해가 가능하여 용접 대안에 비해 다운 타임이 최대 30% 감소합니다. 플랜지의 평평한 밀봉 표면은 신뢰할 수있는 분리를 위해 균일 한 개스킷 압축을 보장합니다.
대단한 건축 : F316 등급은 아마리드 스트레스 부식 균열에 저항하기 위해 몰리브덴 (2-3% 함량)을 통합하여 소금 농도가 35,000 ppm을 초과하는 해양 또는 소금물 시스템 에서 필수 불가능합니다 .
정밀 가공 : ASME B16.5는 밀봉면의 ± 1.6mm 볼트 홀 직경 공차 및 RA 12.5 표면 마감재로 일관된 개스킷 접촉을 보장하고 누출 경로를 최소화합니다.
다중 산업 승인 : 대형 직경 플랜지 (NPS 26 '-60 ')에 대한 API 605 표준에 인증되고 용접 절차에 대한 ASME BPVC 섹션 IX를 준수하며 압력 용기 및 파이프 라인 코드의 안전 요구 사항을 충족합니다.
정제소 : 클래스 300 RF 블라인드 플랜지는 예정된 처리 시간 동안 반응기 섹션을 분리하여 3 MPa 압력에서 작동하는 촉매 크래킹 유닛의 탄화수소 누출을 방지합니다.
수처리 : 평평한면 (FF) 씰이 있는 F304 맹인 플랜지는 염소화 수선에 사용되며, 반응하지 않는 표면은 최대 5ppm까지 염소 수준에서 분해에 저항합니다.
LNG 터미널 : RJ -SEALED F316 플랜지는 극저온 LNG 저장 탱크의 완전성을 유지하며, 차가운 가스 누출을 방지하면서 -162 ° C의 낮은 온도를 견딜 수 있습니다.
Q : 플랜지의 씰 무결성을 테스트하는 방법은 무엇입니까?
A : 비 바스토 스파이럴 상처 개스킷을 사용하여 정격 압력 (예 : 클래스 300의 경우 4.5 MPa)에서 가시 누출 또는 압력 강하가 5%를 초과하여 30 분 동안 압력을가하십시오. 정수압 테스트를 수행합니다.
Q : 진공 상태를 처리 할 수 있습니까?
A : 그렇습니다. 선택하십시오 . 화학 증류 컬럼에서 일반적으로 사용되는 진공 등급 시스템 (-1 bar)에서 밀폐 된 씰을 유지하기 위해 구리-아스베스토 또는 PTFE 개스킷과 쌍을 이루는 클래스 1500+ 플랜지를
Q : 어떤 볼트 재료가 권장됩니까?
A : F316 플랜지의 경우 ASTM A193 B8 (스테인리스 스틸) 볼트를 사용하여 F316 플랜지의 경우 ASTM A193 B8M을 사용하여 재료 호환성 및 부식 저항을 보장하십시오.
