| 수량： | |
|---|---|

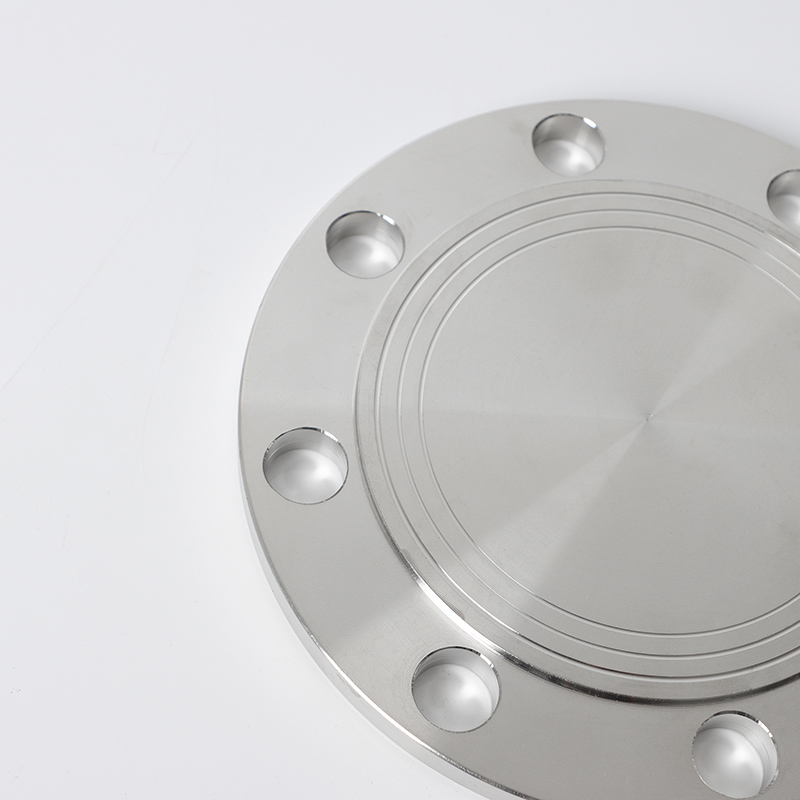

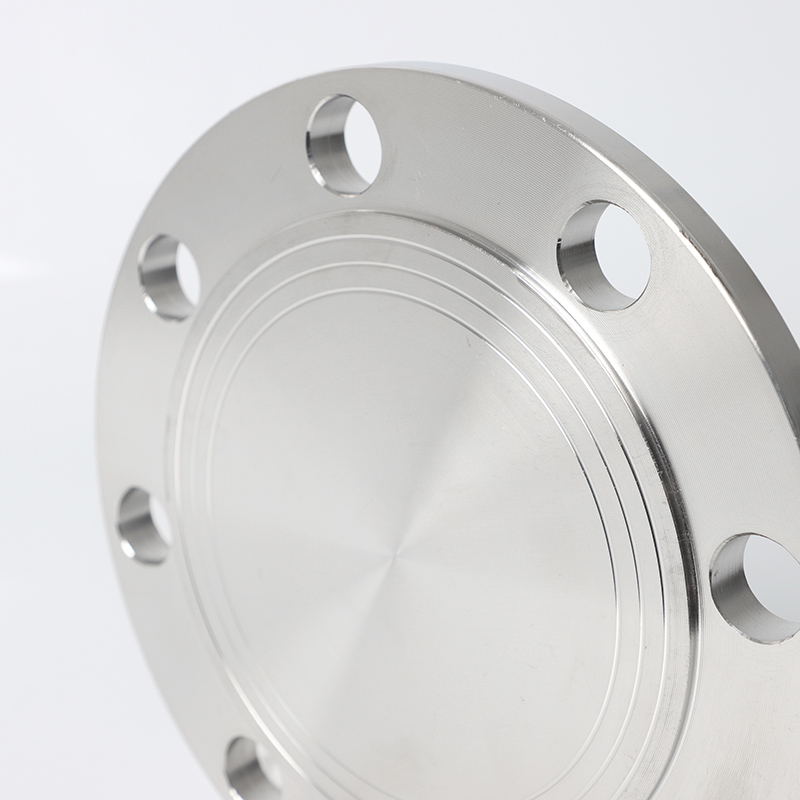

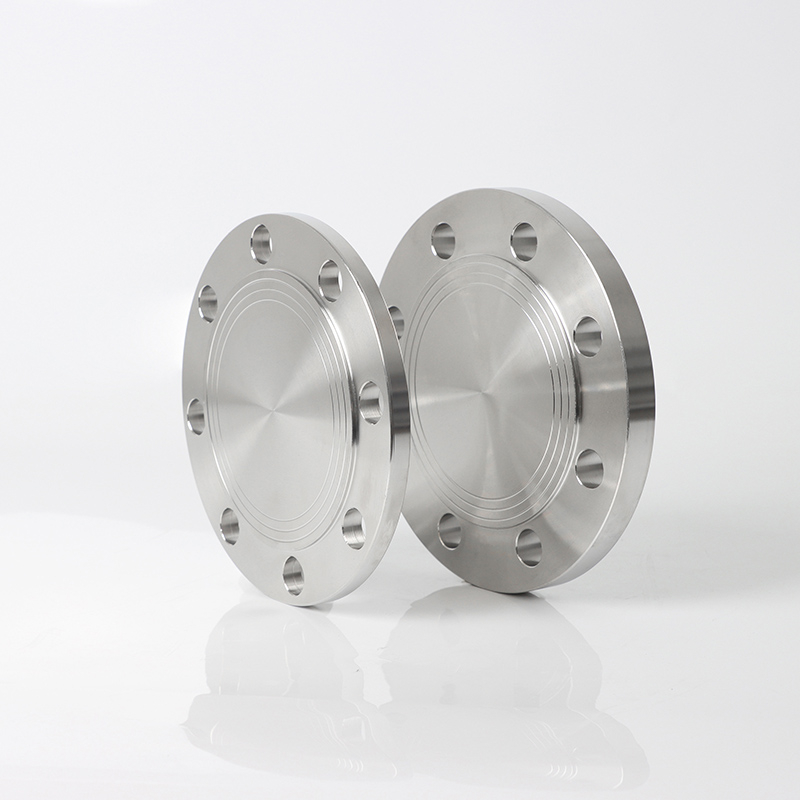

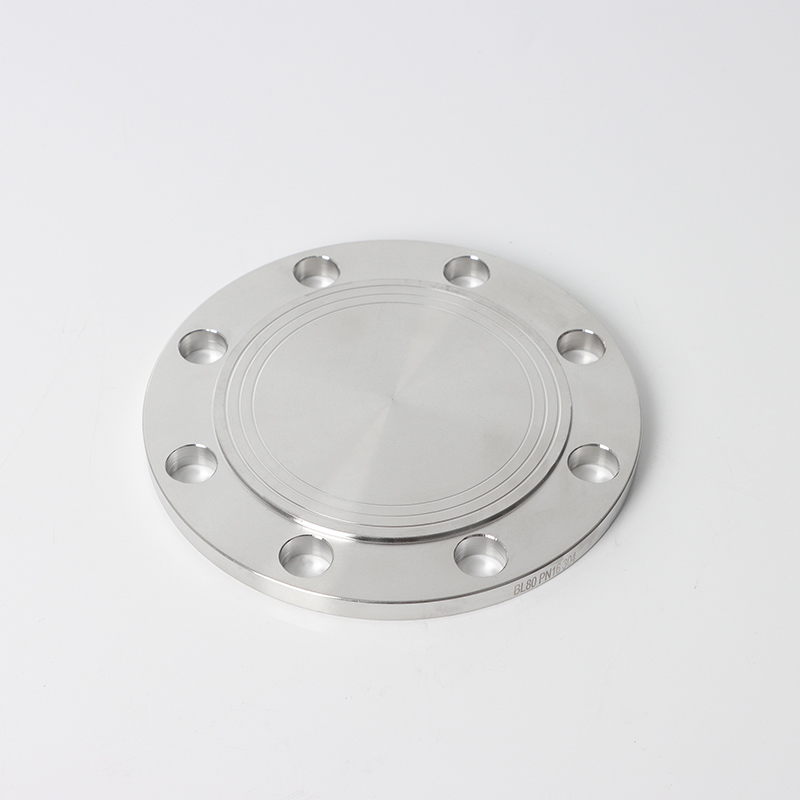

Bl 플랜지
SDFL

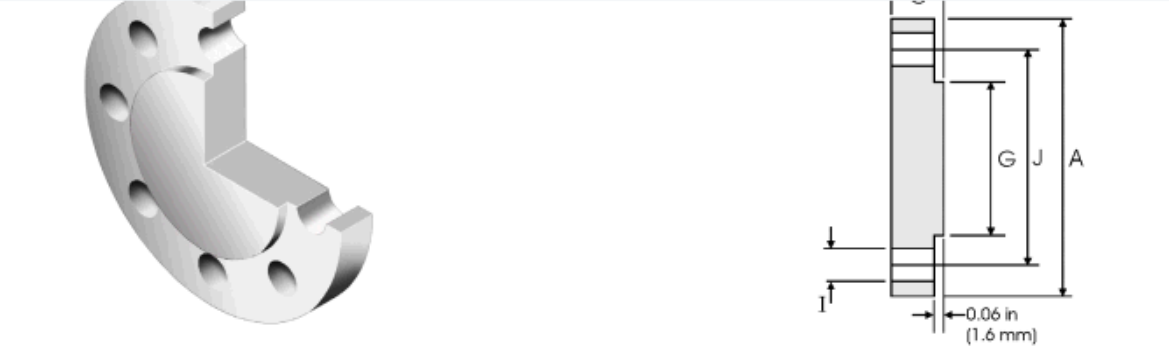

| 공칭 크기 | 외경 | 중앙 원의 직경 | 볼트 홀 직경 | 볼트 구멍의 수 | 플랜지 링 높이 | 얼굴 직경을 밀봉합니다 | 얼굴 높이를 밀봉합니다 | |
| DN | NPS | A | J | I | G | |||
| 15 | 1/2 | 95.2 | 66.5 | 15.7 | 4 | 14.2 | 35.1 | 1.6 |
| 20 | 3/4 | 117.3 | 82.6 | 19 | 4 | 15.7 | 42.9 | 1.6 |
| 25 | 1 | 123.9 | 88.9 | 19 | 4 | 17.5 | 50.8 | 1.6 |
| 32 | 1-1/4 | 133.3 | 98.6 | 19 | 4 | 19 | 63.5 | 1.6 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.3 | 4 | 20.6 | 73.15 | 1.6 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 22.3 | 91.9 | 1.6 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.3 | 8 | 25.4 | 104.6 | 1.6 |
| 80 | 3 | 209.5 | 168.1 | 22.3 | 8 | 28.4 | 127 | 1.6 |
| 90 | 3-1/2 | 228.6 | 184.2 | 22.3 | 8 | 30.2 | 139.7 | 1.6 |
| 100 | 4 | 254 | 200.1 | 22.3 | 8 | 31.7 | 157.2 | 1.6 |
| 125 | 5 | 279.4 | 234.9 | 22.3 | 8 | 35 | 185.7 | 1.6 |
| 150 | 6 | 317.5 | 269.7 | 22.3 | 12 | 36.5 | 215.9 | 1.6 |
| 200 | 8 | 381 | 330.2 | 25.4 | 12 | 41.1 | 269.7 | 1.6 |
| 250 | 10 | 444.5 | 387.3 | 28.4 | 16 | 47.7 | 323.9 | 1.6 |
| 300 | 12 | 520.7 | 450.8 | 31.7 | 16 | 50.8 | 381 | 1.6 |
| 350 | 14 | 584.2 | 514.3 | 31.7 | 20 | 53.8 | 412.8 | 1.6 |
| 400 | 16 | 647.7 | 571.5 | 35 | 20 | 57.15 | 469.9 | 1.6 |
| 450 | 18 | 711.2 | 628.6 | 35 | 24 | 60.45 | 533.4 | 1.6 |
| 500 | 20 | 774.7 | 685.8 | 35 | 24 | 63.5 | 584.2 | 1.6 |
| 600 | 24 | 914.4 | 812.8 | 41.1 | 24 | 69.85 | 692.2 | 1.6 |
응용 프로그램 필드 ：
석유 및 가스 산업 : 파이프 라인 유지 보수 및 분리, 해저 파이프 라인, LNG 터미널, 웰 헤드 압력 테스트, 탱크 및 원자로 폐쇄. 화학 및 제약 : 다중 제품 라인 스위칭, 고압 반응기 안전, 중합 원자로
전력 및 에너지 : 보일러 및 증기 시스템 셧다운, 원자력 공장 방사선 격리, 1 차 루프.
수처리 및 도시 : 물 탱크 및 네트워크 격리, 담수화 시스템.
조선 및 해양 : 해양 추진 시스템 유지 보수, 해외 플랫폼 안전, 시추 장비.
전문 산업 : 식음료, 항공 우주.
사용을위한 예방 조치 ：
압력 등급 일치 : 과압 고장을 피하고 (ASME B16.5, GB/T 9123에 따라) 압력 부전을 일치시키는 블라인드 플랜지 (예 : 클래스 150, PN20)를 선택하십시오.
재료 선택 : 부식 미디어 (산, 알칼리, 소금물) : 스테인리스/합금강 (예 : 염화물 내성은 316L)을 사용하십시오.
밀봉 표면 검사 : 설치 전 : 흠집/불순물의 밀봉 표면 (RF/FF/TG)을 청소하십시오. 설치 : 볼트를 고르게 조이고 (크로스 - 패턴) 단계에서 토크 렌치를 사용하여 (예 : 사양 당 50-100 n · m) 사용 불가피한 부하 누출을 피하십시오.
압력 - 작동 안전 : 압력 아래에서 작업 할 때 : 우선 압력을 먼저 (파이프 라인 압력 ≤0), 인증 된 인원이 운영하고, 석유 화학 맹인 - 플랜지 작업을 위해 GB 30871에 따라 PPE (Goggles, Acid -Resistant Gloves)를 착용하십시오.
마크 및 문서화 : 마크 블라인드 - P & IDS/사이트의 플랜지 위치 (예 : 'BL -01, DN50, 클래스 300 '), 문서 설치 시간, 압력 등급, 유지 보수 추적 성 (예 : Petrochemical 'Blind -Flange Ledger ').
